Druckplatten-Router CNC-PCB-Router-Schere Automobilelektronik
1. Liste der Teile
| I. Hardware | |
| Spindel | KAVO Spindel ((Modell:4025HY) |
| CCD | Industriebildkameras der Linie Sony 520 |
| Linsen | Komputa EX2C |
| Schraub | TBI Precision Ground Ball Screw Einfuhren |
| Leitfaden | HIWIN-Erweiterung Importierte lineare Leitbahnen |
| Motor | JiaBao LCF-Serie |
| I/O Kontrollkarte | HFC PCI-9074 |
| Steuerungskarte für Fahrer | HFC PCI-9074 |
| I/O-Karte | PCI-9074-64 Stück/-38 Stück |
| Statische Reinigung | Statik-ST401A-Serie |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Maschinenschnittstelle | AOC LCD17",Logitech-Maus |
| 2.Software | |
| Steuerungssystem | Windows XP Professional (Service3, v.3244) |
| GUI-Betrieb | Englisch Windows XP |
| Programmierbearbeitung | Inline |
| Sehsystem | CCD-AOTU-Offset |
| Steuerungssystem | F1.2.88 Version |
2. Parameter
| Gesamtheit | |
| Abmessungen ((W*D*H) | 1370mm*1650mm*1450mm |
| Gewicht | 650 kg |
| Höhenverschiebung | 60 bis 110 mm |
| Manipulator | |
| Typ des Motors | JiaBao-Serie |
| Wiederholbarkeit der Positionierung | 0.001 mm |
| Arbeitsfläche der Achse (max) | 830 mm*580 mm*50 mm |
| Arbeitsplatz | |
| Festsetzung von PCB | Standard, Spezialisierung |
| Beförderung und Entladung von PCB | Handbuch |
| PCB-Größe (maximal) | 420*360 mm |
| PCB-Dicke (maximal) | 5 mm |
| Einrichtung | |
| Starrheitsbefestigungen | Verwenden Sie die Client-Lösung |
| Befestigungsbefestigung | Maschinen und Apparate |
| Spindelmotor | |
| Macht | 150 W |
| Spindel | 60000 Rpm/min |
| Schützen | Selbstkühlung/Windkühlung |
| Wechsel-Schneidmaschine | Spezialisierung |
| Routing-Fähigkeit | |
| Schnittgeschwindigkeit (max.) | 80 mm/s |
| Fahrgeschwindigkeit (max.) | 2500 mm/s |
| Schnittgenauigkeit | 0.01 mm |
| Vakuumsystem | |
| Vakuumleistung | 3.5KW Wechselstrom 380V |
| Vakuum | Pflaume |
| Versorgungsunternehmen | |
| Macht | 2.0KW AC380V |
| Luftversorgung | 4 bis 6 kg/cm2 |
| Programmieren | |
| Programmierbearbeitung | Inline |
| Funktionsbearbeitung | Linie, Bogen, Kreis, U-Kurve |
| Speicherung von Programmen | Festplatten |
| Sehsystem | SONE Farbe CCD |
| Fräsmaschine mit Offset | Autos |
| Einstellung des Vakuums | Autos |
| Operationsüberwacher | |
| Indikator | Indikator Maschinenzustand |
| Werkzeugprüfung | Lebensdauer des automatischen Erkennungswerkzeugs, Verwendung von Zeitprüfungen |
| Motorschutz | Funktion zum Schutz vor Überhitzung, Überlastung und Niederspannung |
| Überlastprüfung des Motors | Haben Sie Überlastung, die Leitung ist normal, Niederspannung Schutzfunktion |
| Werkzeugnutzungszeit | Lebensdauer des Werkzeugs für die automatische Erkennung, |
| Datenstatistik | Getrenntes Brettmodell, getrennte Zählung, verschiedene Zählmethoden |
| Fehlerrekord | Software erfasst automatisch alle Alarme Speicher der Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001 mm |
| Schneidegenauigkeit | 0.1 mm |
| IV. Sicherheit | |
| Schutz der Arbeitsfläche | Mit vier versiegelten Schutz |
| Türsensor | Vor- und hinteren Sicherheitstür-Mikro-Schalter-Sensor (optional) |
| Notfall-Stoppknopf |
3Eigenschaft:
1.X10-Zoom-Image erleichtert die Programmierung und erhöht die Genauigkeit der Punkteinstellung.
2.Zwei Schiebetische ermöglichen gleichzeitige Ein- und Ausbewegungen, um die Anschlagzeit für eine bessere Produktivität zu verkürzen.
3.AUTO MARK Offset-System.CCD-Bild könnte den Pfad oder die Routing-Situation überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren.
4.Habe Routing Bit Lebenszeit Überprüfung und Alarmsystem, um den Bediener daran zu erinnern, Routing Bits zu ändern, wenn es 120M Schnitt beenden.Mittlerer 2mm Schnitt der zweiten Fräspunkt, schneiden die letzten 2 mm den dritten Fräspunkt, um seine Lebensdauer zu verlängern.
5.CCD-Bild könnte den Pfad oder die Routing-Verfahren überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren

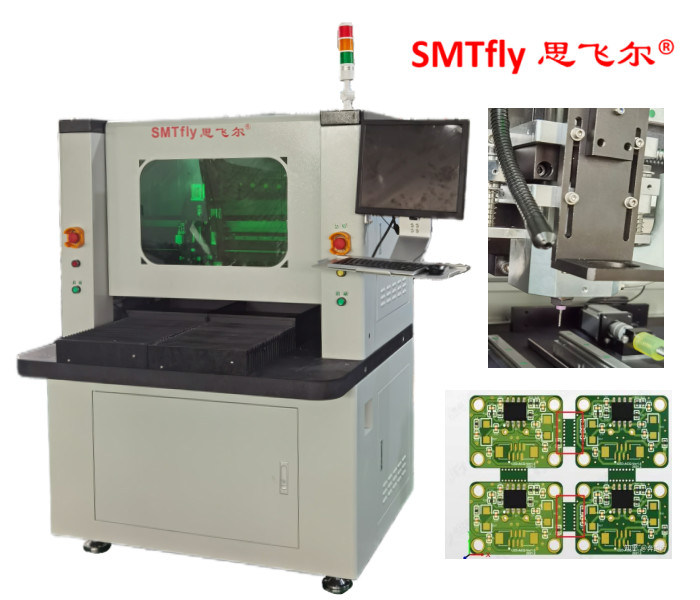

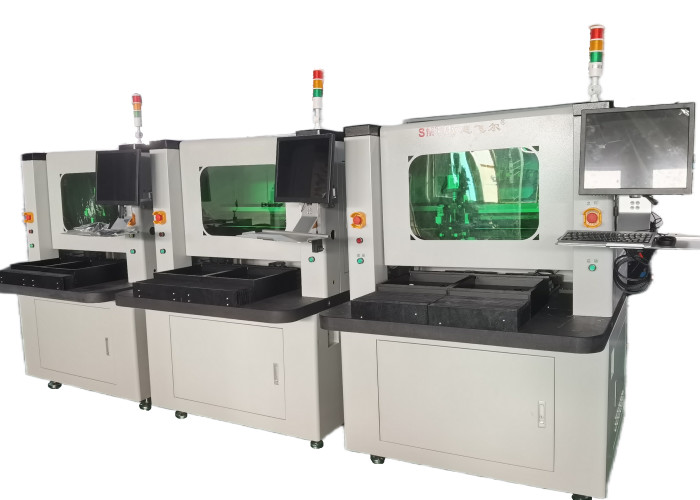

4Fotos:
