Lochendes Werkzeug PWBs Palette W1220mm SMT mit 20000mal-Lebenszyklus

1 Satz
MOQ
negotiable
Preis
Lochendes Werkzeug PWBs Palette W1220mm SMT mit 20000mal-Lebenszyklus
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Lebenszyklus: 200000mal
Farbe: Blaues schwarzes Grau
Bedingung: Neu
Standard-OperationTemperature: 260
Maximale Operations-Temperatur (C): 350
Blatt-Größe (Millimeter): Kundengerecht
Hervorheben:

Lochendes Werkzeug W1220mm PWBs

,

Lochendes Werkzeug PWBs 20000mal

,

W1220mm-smt Palette

Grundinformation
Herkunftsort: China
Markenname: STMfly
Zertifizierung: CE ISO
Modellnummer: STMfly-sp3
Zahlung und Versand AGB
Verpackung Informationen: jeder Satz wird in der Sperrholzkiste verpackt
Lieferzeit: 3-5 Tage nachdem Zahlung bestätigen
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 300 Sätze pro Monat
Produkt-Beschreibung
Modell DurostoneCHP760 DurostoneCAS761 DurostoneCAG762
Grad Standard Antistatisch Antistatisch (optisch)
Farbe Blau Schwarz Grau
Dichte (g/mm3) 1,85 1,85 1,85
Standard-OperationTemperature 260 260 260
Maximale Operations-Temperatur (C) 350 350 350
Blatt-Größe (Millimeter) 2440×1220 2440×1220 2440×1220
Stärke/Gewicht (mm/kg) 3/17, 4/22 5/28, 6/33, 8/44 10/55, 12/66

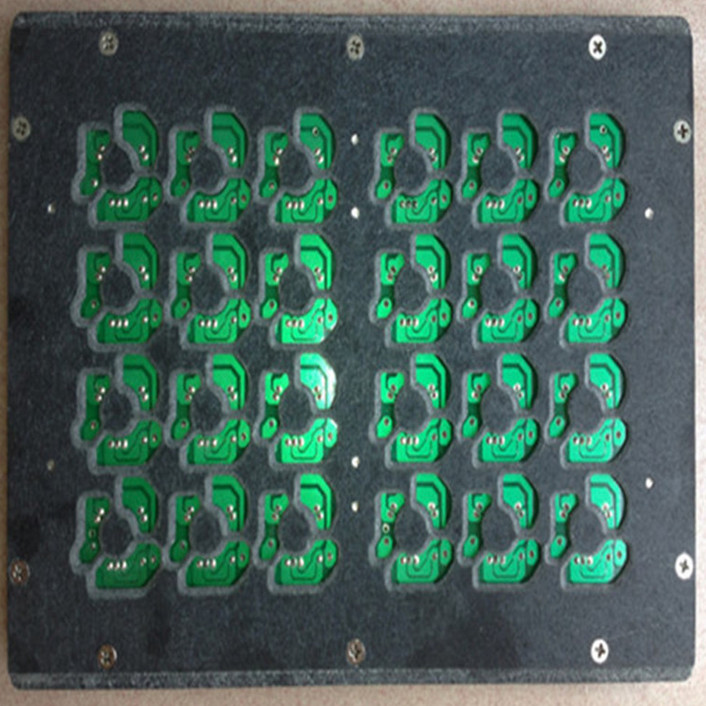

Lochendes Werkzeug PWBs Palette W1220mm SMT mit 20000mal-Lebenszyklus 0
Verwendet durch die meisten unserer Kunden wegen etwas Vorteile:

1. Schnellere Positionierung auf die Fertigungsstraße
2. niedrige Kosten wegen der Vermissten von verstärkten Stangen
3. besserer Volumenstrumpf
4. besserer Ertrag mit unterschiedlicher Brettart auf der Fertigungsstraße

Oberfläche-Bergtechnologie (SMT) ist der führende Faktor, der höhere Stromkreisdichten pro Quadratzoll auf PCBs fährt. Komponenten und Geräte zur Oberfläche von Leiterplatten direkt befestigen hat Produkten ermöglicht, mit viel höhere Schaltzeiten durchzuführen, größere Stromkreisdichte gewährte und erfordert weniger Außenanschlüsse. Diese Fortschritte haben groß Kosten, verbesserte Leistung und Produktzuverlässigkeit gesenkt. Jedoch kommt dieser Nutzen nicht ohne ihre Herausforderungen. Lötpaste auf vermindernden Auflagengrößen zu drucken, die Platzierung von kleineren Komponenten und die Reflowing gesamte Versammlungen mit ihrer Vielzahl von Beendigungsenden und -materialien sind gerade einige der technischen Herausforderungen, denen Verfahrensingenieure jeden Tag gegenüberstellen.



Diese Schätzung ist auf drei Arten erfolgt möglicherweise


Wenn ein PWB (vorzugsweise bevölkert) verfügbar ist - unsere Vertriebsingenieure können Ihr Brett schnell auswerten.
Wenn PWB-Entwurfsdaten verfügbar sind, verarbeiten wir, analysieren und setzen es entfernt fest.
Sie können es unter Verwendung der Regeln tun sich darstellten unter - unsere Kunden finden schnell, dass über zwei Methoden am einfachsten seien Sie.
Gerber, Excellon und andere Daten erfordert
Pin Land zur SMT-Auflagenfreigabenbewertung
Die zwei Zahlen unterhalb jedes Showteils eines CSWSC im Plan und in den Schnittansichten. Die rechte Zahl zeigt dass mehr Freigabe
wird angefordert, wenn die Verbindungsstückorientierung zur Welle senkrecht ist.

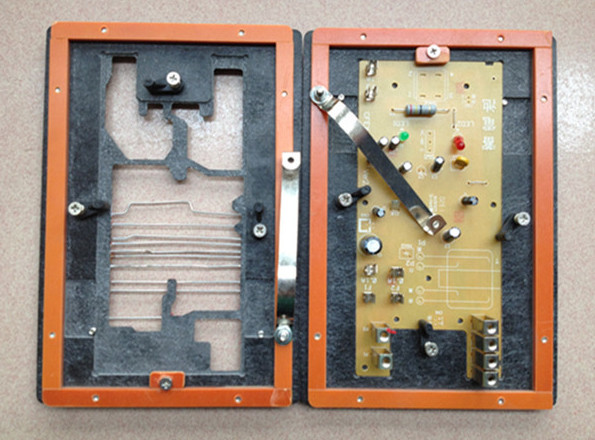

Lochendes Werkzeug PWBs Palette W1220mm SMT mit 20000mal-Lebenszyklus 1


PTH-Komponenten lokalisierten paralleles zur Richtung durch Welle
Die Freigabe, die zwischen dem Stiftland und DER SMT-Auflage erfordert wird, kann durchaus gemacht werden
klein, da das Lötmittel nicht „unter“ die Teiltaschen fließen muss.

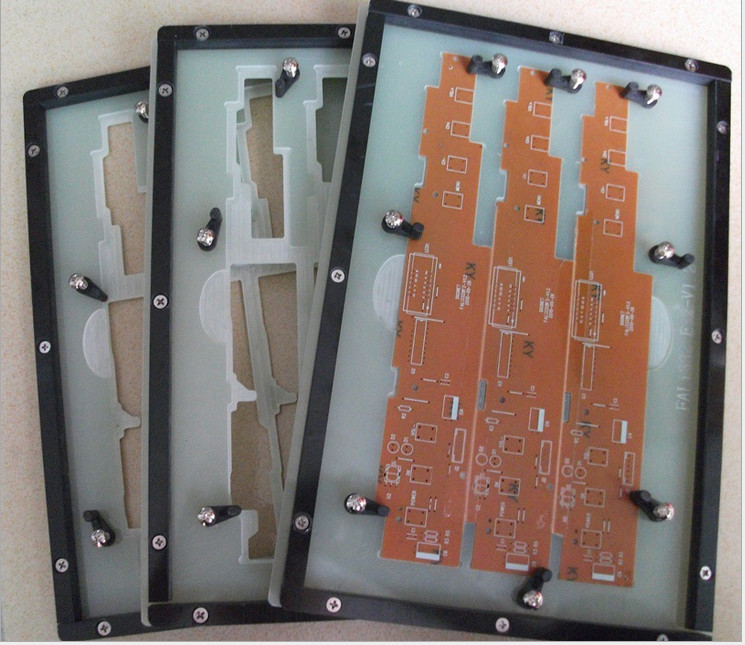

Lochendes Werkzeug PWBs Palette W1220mm SMT mit 20000mal-Lebenszyklus 2


PWB-Entwurfs-Auswirkungen - für Brett-Designer - oder respin

Wir werden häufig von unseren Kunden aufgefordert, um bei der Bestimmung von Entwurf respin Gelegenheiten zu helfen.
Wir identifizieren Problemkreise innerhalb eines Brettes und schlagen passende Bewegungen von Komponenten vor. (Ideal, bevor das PWB fabriziert wird)
Jedoch für die Brettdesigner, die dieses lesen, kann sich Sie an andere vier „Regeln“ erinnern (mit den hundert anderen Regeln zu konkurrieren müssen Sie das Schwimmen haben
herum in Ihrem Kopf).
Halten Sie große (Höhe) SMT-Komponenten weg von PTH-Bereichen.
Lassen Sie die führenden und schleppenden Bereiche um PTH-Komponenten, die so klar sind, wie möglich.
Setzen Sie keine SMT-Komponenten innerhalb 3mm (0,12") aller möglicher PTH-Komponenten.
Setzen Sie alle PTH-Komponenten NICHT in Linie entlang einem Rand eines Brettes ein - lassen Sie etwas Raum, um uns zu erlauben, die Maskierung in der Mitte des Brettes zu stützen.
