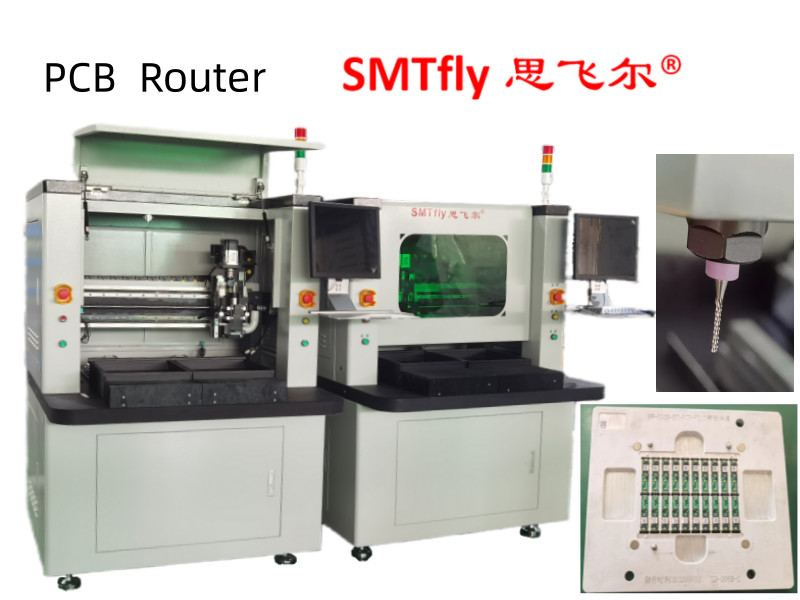

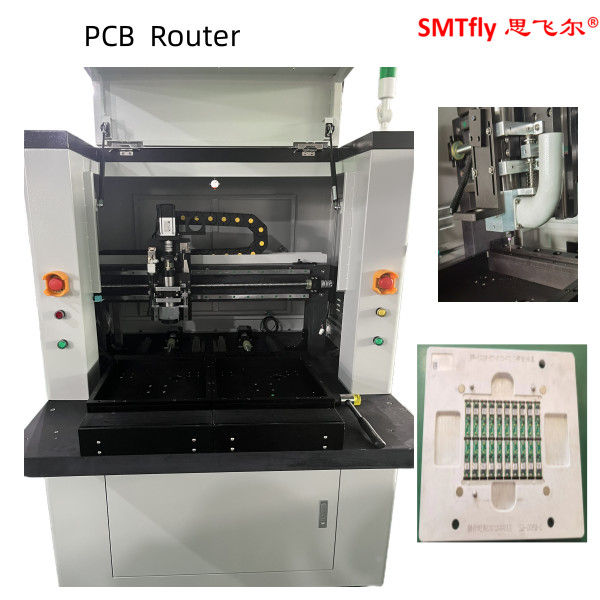

Hochpräzisions-PCB-Router-Maschine,PCB-Router-Depaneling-Gerät
1. Liste der Maschinenteile
|
I. Hardware |
|
|
Spindel |
Morning Star Spindel und Wechselrichter |
|
CCD |
Industriebildkameras der Linie Sony 520 |
|
Linsen |
Komputa EX2C |
|
Schraub |
TBI Precision Ground Ball Screw Einfuhren |
|
Leitfaden |
HIWIN-Erweiterung Importierte lineare Leitbahnen |
|
Motor |
JiaBao LCF-Serie |
|
I/O Kontrollkarte |
HFC PCI-9074 |
|
Steuerungskarte für Fahrer |
HFC PCI-9074 |
|
I/O-Karte |
PCI-9074-64 Stück/-38 Stück |
|
Statische Reinigung |
Statik-ST401A-Serie |
|
Computer |
Die Anwendungsberechtigung für die Bereitstellung von Daten ist in der Verordnung (EG) Nr. 45/2001 des Europäischen Parlaments und des Rates [2] festgelegt. |
|
Maschinenschnittstelle |
AOC LCD17",Logitech-Maus |
|
2.Software |
|
|
Steuerungssystem |
Windows XP Professional (Service3, v.3244) |
|
GUI-Betrieb |
Chinesische Windows XP |
|
Programmierbearbeitung |
Inline |
|
Sehsystem |
CCD-AOTU-Offset |
|
Steuerungssystem |
F1.0.2 Version |
2Leistungsparameter
|
Gesamtheit |
|
|
Abmessungen ((W*D*H) |
1220 mm*1450 mm*1420 mm |
|
Gewicht |
550 kg |
|
Höhenverschiebung |
60 bis 110 mm |
|
Manipulator |
|
|
Typ des Motors |
JiaBao-Serie |
|
Wiederholbarkeit der Positionierung |
0.001 mm |
|
Arbeitsfläche der Achse (max) |
680 mm*360 mm*50 mm |
|
Arbeitsplatz |
|
|
Festsetzung von PCB |
Standard, Spezialisierung |
|
Beförderung und Entladung von PCB |
Handbuch |
|
PCB-Größe (maximal) |
322mm*322mm |
|
PCB-Dicke (maximal) |
5 mm |
|
Einrichtung |
|
|
Starrheitsbefestigungen |
Standard |
|
Befestigungsbefestigung |
Maschinen und Apparate |
|
Spindelmotor |
|
|
Macht |
400 W |
|
Spindel |
50000 Rpm/min |
|
Schützen |
Selbstkühlung/Windkühlung |
|
Wechsel-Schneidmaschine |
Spezialisierung |
|
Routing-Fähigkeit |
|
|
Schnittgeschwindigkeit (max.) |
100 mm/s |
|
Fahrgeschwindigkeit (max.) |
3000 mm/s |
|
Schnittgenauigkeit |
0.01 mm |
|
Vakuumsystem |
|
|
Vakuumleistung |
2.2KW Wechselstrom 380V |
|
Vakuum |
Pflaume |
|
Versorgungsunternehmen |
|
|
Macht |
2.2KW AC380V |
|
Luftversorgung |
2 bis 5 kg/cm2 |
|
Programmieren |
|
|
Programmierbearbeitung |
Inline |
|
Funktionsbearbeitung |
Linie, Bogen, Kreis, U-Kurve |
|
Speicherung von Programmen |
Festplatten |
|
Sehsystem |
SONE Farbe CCD |
|
Fräsmaschine mit Offset |
Autos |
|
Einstellung des Vakuums |
Autos |
|
Operationsüberwacher |
|
|
Indikator |
Indikator Maschinenzustand |
|
Werkzeugprüfung |
Lebensdauer des automatischen Erkennungswerkzeugs, Verwendung von Zeitprüfungen |
|
Motorschutz |
Funktion zum Schutz vor Überhitzung, Überlastung und Niederspannung |
|
Überlastprüfung des Motors |
Haben Sie Überlastung, die Leitung ist normal, Niederspannung Schutzfunktion |
|
Werkzeugnutzungszeit |
Lebensdauer des Werkzeugs für die automatische Erkennung, |
|
Datenstatistik |
Getrenntes Brettmodell, getrennte Zählung, verschiedene Zählmethoden |
|
Fehlerrekord |
Software erfasst automatisch alle Alarme Speicher der Maschinen |
|
III. Genauigkeit |
|
|
Achsenpräzision |
0.001 mm |
|
Schneidegenauigkeit |
0.1 mm |
|
IV. Sicherheit |
|
|
Schutz der Arbeitsfläche |
Mit vier versiegelten Schutz |
|
Türsensor |
Vor- und hinteren Sicherheitstür-Mikro-Schalter-Sensor (optional) |
|
Notfall-Stoppknopf |
|
3.Funktionsbeschreibung
1) X10-Zoom-Image erleichtert die Programmierung und erhöht die Genauigkeit der Punktstellung
2) Zwei Schiebetische sorgen für gleichzeitige Ein- und Ausbewegungen, um die Anschlagzeit zu verkürzen und die Produktivität zu verbessern.
3) AUTO MARK Offset-System.CCD-Bild könnte den Pfad oder Routing überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren
4) Das Routing-Bit wird automatisch angehoben und an den nächsten programmierten Punkt verschoben und dann geschnitten, um die Lebensdauer des Routing-Bits zu verlängern.
5) Bau von Sicherheitstüren
6) Das CCD-Bild könnte den Weg oder die Routingvorbereitung überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren
4Anwendungsbereich:
