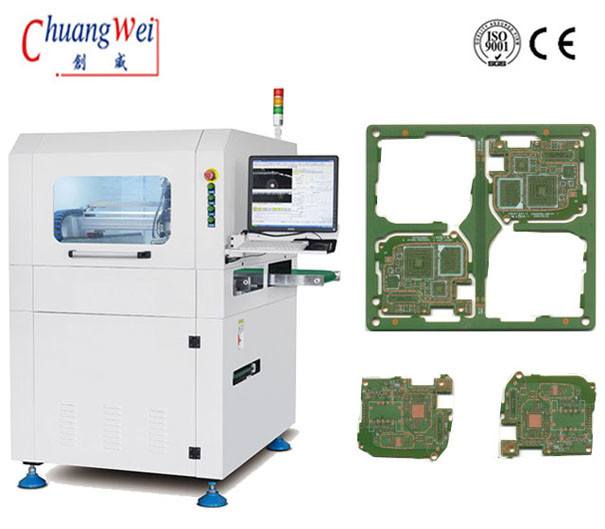

Hohe Leistungsfähigkeit Inline-PWB-Wegewahl-Maschine PWB-Router mit dem Bruch-Blatt, das Funktion, CW-F03 überprüft
Ein on-line-PWB, das besonders benutzt wird, um PCBA-Komponenten (Platte) in Einzelteile zu schneiden, Schienenstruktur ohne Spannvorrichtungsausschnitt kennzeichnend. Er kann in Produktion sofort gesetzt werden. Statische Überwachung ESD kennzeichnend, das automatische ändernde Werkzeug, kann ihn schneiden Druckfeedback und eine Spitzengeschwindigkeit von 60000 erreichen sich dreht. Das Kontrollsystem entwickelte sich auf der Grundlage von unser RM-System kann die schnelle und genaue Programmierung des Kunden sicherstellen.
Vorteile:
Hohes Zuverlässigkeitsausschnittsystem

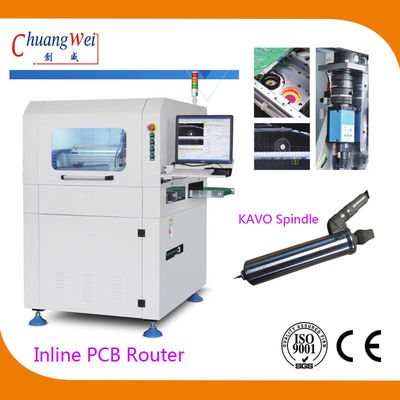

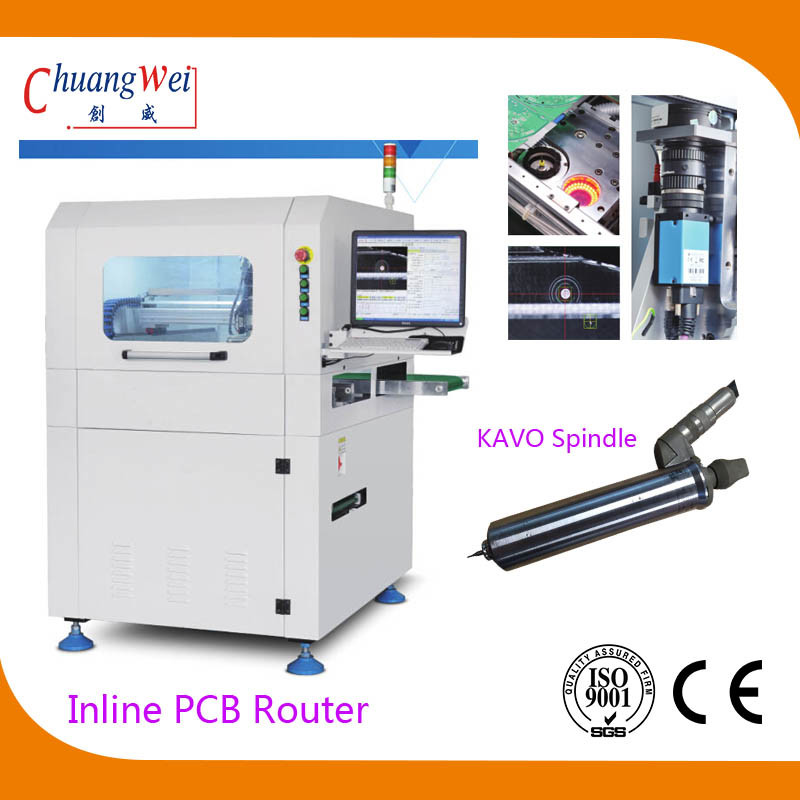

Hochgeschwindigkeitshauptachse Deutschlands KAVO mit einer Spitzengeschwindigkeit von 60000 dreht sich und kennzeichnet statischen Spg. Kontrollempfänger ESD und die Funktionen des Schnitts des Druckfeedbacks und des automatischen Werkzeugänderns.
Supervisions-System
Ein genaues Maschinenvisuelles system, das deutscher vorstellender industrieller Kamera, Moritex-Linse und aus Maß-stufiger Lichtquelle besteht; es
stützt alle Funktionen der Maschinenkalibrierung, -ausgleiches und -positionierung und kennzeichnet highstablility und Antistörungskapazität.
Eigenschaften:
1. Automatische Werkzeugänderung
2. Esd-Überwachung
3. Schnitt von stess Feedback
4. Automatischer produktiver Betrieb
5. Verknüpfung zwischen System-ERP das Management SPC-Statistik functionand Kunden
6. Kann mit explosionssicherer Funktion des Staubsaugers ausgerüstet werden
Spezifikation:
| Modell | CW-F03 |
| Maschinen-Größe | 1000*1200*1533mm |
| Gewicht | Ungefähres 1900kgs |
| Maximale PWB-Größe | 350*350mm |
| PWB-Stärke | 0.4-6mm |
| Getriebehöhe | 900±50mm |
| Übertragungsrichtung | Link - > Recht |
| Übertragungsgeschwindigkeit | 1500mm/s (maximales) /adjustable |
| Fütterungsplattenart | Abschnitt-artige Transportführungsschiene |
| Schienenbreitenanpassung | Automatisch |
| Kommunikationssignal von oberen und untereren Computern | SMEMA |
| PWB Positionierung | Oberes und untereres Führungsschienefestklemmen |
| Ernte des Systems | Spannsystem 360°rotary; 2 Gruppen Vakuumsaugdüsen höchstens, 4 Gruppen des ESD-Gurttransportes/der Reihenplatte, die höchstens Einheiten nachschicken |
| Schnitt von spindl/von Geschwindigkeit | Deutschland KAVO, 60,000rpm/min |
| Abkühlende Art | Luftkompression |
| Esd-Überwachung | Ja |
| Automatische Werkzeugänderung | Ja |
| Schnitt des Druckfeedbacks | Ja |
| Bruchblattkontrolle | Ja |
| Schnittgeschwindigkeit | 1-200mm/s |
| Schnitt von Genauigkeit | ±0.5mm |
| Wiederholen Sie die Positionierung von Genauigkeit | ±0.01mm |
| Beigeordnete bewegliche Geschwindigkeit | 1000mm/s |
| Aus Plattenart | Esd-Gurttransport/Reihenplattenversendeneinheit |
| Müllabfuhrart | Aus weg von der Bahn |
| Verfahrensprogrammierung | GERBER-Zeichnungsimport/Programm durch visuelles System redigieren |
| Luftzufuhr | 5-8kg/cm2 |
| Stromversorgung | AC380V±5%, 50/60Hz, 3KW |
Automatischer Werkzeugwechsler
Der Standardwerkzeugwechsler stützt drei Arten 3.175mm Werkzeuge, von denen jedes eine Spitzenbelastbarkeit von 10 einen hat. Er wird mit genauem Spannsystem und anhebendem System kombiniert; drei Äxte - X1, Y1 und Z1 des Schnittmechanismus können das Werkzeugändern verwirklichen.
CER Bescheinigung
