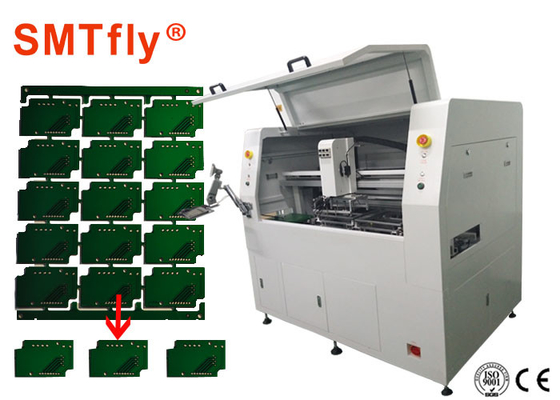

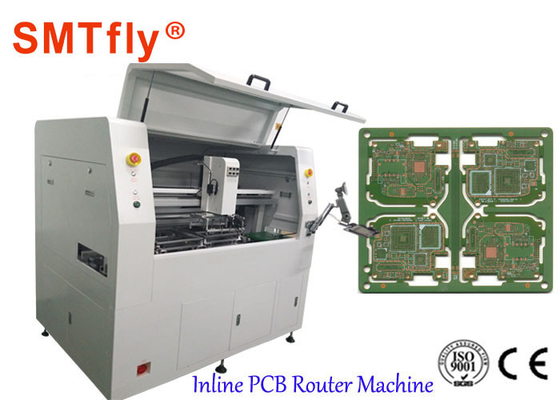

Prototyp PWB-Bohrungs-Wegewahl-Maschine mit Hochgeschwindigkeitsspindel-Staub-Kollektor, PWB Depanel
Beschreibung
Lösung für Druck freies depanelization
Befestigung-ansässige in hohem Grade leistungsfähige Staubvakuum-anlage
Sauberes und genaues depanelization für dicht bevölkertes PCBs
Moderne Bildverarbeitungs-Software bietet Operation zum Zeigen und Klicken für Programmierungsrouterwege an
Automatischer Ausrichtungsausgleich durch CD-Kamera
Benutzerfreundliche Operation
Ausgedehntes gebissenes Leben durch automatische Routerstückchentiefeneinstellung
Verbesserte Taktzeit
Niedrige Wartung erforderte
Angemessener Preis
Freier linearer Roboter der Kalibrierung
Software
|
Kontrollsystem |
Windows XP Berufs (Service3, v.3244) |
|
Operation GUI |
Chinese Windows XP |
|
Programm redigieren |
Inline |
|
Visionssystem |
Ausgleich CCDs AOTU |
|
Kontrollsystem |
Version F 1.0.2 |
Hardware
|
CCD |
Linie industrielle Kameras Sonys 520 |
|
LINSE |
Computar EX2C |
|
Schraube |
TBI-Präzisionsground-ball-Schraubenimporte |
|
Führer |
HIWIN, das importierte lineare Führungsschiene verbreitert |
|
MOTOR |
Reihe JiaBao LCF |
|
KARTE INPUTS/OUTPUT CONTRONL |
HFC PCI-9074 |
|
KARTE DES FAHRER-CONTRONL |
HFC PCI-9074 |
|
INPUT-/OUTPUTkarte |
PCI-9074-64pcs/-38pcs |
|
Statische Reinigung |
STATIC-ST401A Reihe |
|
Computer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G |
|
Maschinenschnittstelle |
AOC LCD17“, Logitech-Maus |
Leistungsparameter
|
Gesamt |
|
|
Maße (W*D*H) |
1220mm*1450mm*1420mm |
|
Gewicht |
550KG |
|
Höhe ausgeglichen |
60~110mm |
|
Manipulator |
|
|
Bewegungsart |
JiaBao-Reihe |
|
Positionierung von Wiederholbarkeit |
0.001mm |
|
Achsenarbeitsbereich (maximal) |
680mm*360mm*50mm |
|
Arbeitsplatz |
|
|
Arbeitsplatz |
Standard, Spezialisierung |
|
PWB-Laden/entladend |
Handbuch |
|
PWB-Größe (maximal) |
322mm*322mm |
|
PWB stark (maximal) |
5mm |
|
Fixturing |
|
|
Fixturing Starrheit |
Standard |
|
Fixturing-Fixierung |
Maschinerie |
|
Spindel-Motor |
|
|
Energie |
400W |
|
Spindel |
50000rpm/min |
|
Schützen Sie sich |
Selbst-/Windabkühlen |
|
Änderungsschneider |
Spezialisierung |
|
Verlegung von Fähigkeit |
|
|
Schnittgeschwindigkeit (Maximum) |
100mm/s |
|
Fahrgeschwindigkeit (Maximum) |
3000mm/s |
|
Präzision des Ausschnitts |
0.01mm |
|
Vakuum-Anlage |
|
|
Vakuumenergie |
2.2KW WECHSELSTROM 380V |
|
Vakuumblei |
|
|
Dienstprogramme |
|
|
Energie |
2.2KW AC380V |
|
Luftzufuhr |
2~5KG/cm2 |
Depaneling mit einem PWB-Router
Nutzen von PWB Depaneling
Es gibt keine bessere Weise zum depanel ein Leiterplatte als mit dem Sayaka PWB-Router. Dieses PWB-depaneler ist die Antwort für müheloses PWB, das durch die Beschäftigung eines Routerstückchen depaneling ist, das Druck auf Komponenten herabsetzt. Die Hochgeschwindigkeitsspindel, die in der Maschine eingeschlossen ist, beschleunigt Ausschnitt und behält Präzision, beim flexible Längsschnittuntersuchungen mit verschiedenen Schnittmustern auch zulassen bei. Unser PWB-depaneler verringert auch auf gebissenem Ersatz mit unserem Routerstückchen-Tiefeneinstellungssystem, das automatisch bis 5 Tiefenniveaus verschiebt. Die maximale Schnittgeschwindigkeit des PWB-Routerstückchen ist 50mm pro Sekunde, während die Fahrgeschwindigkeit ein Maximum von 800mm pro Sekunde ist. Mit einer eingebauten Befestigung basierte Staubvakuum-anlage, ist das System sicher, sauber und leistungsfähig zu sein. Dieses verhindert Verwerfen und zieht vollen Nutzen aus Vakuumstärke für die wirksamste Staubabsaugung.
Einfache Operation
Einfach zu benützen, macht die Bildverarbeitungs-Software des PWB-Routers es einfach, den Schnitt von Wegen mit Technologie zu programmieren zum Zeigen und Klicken, während sie auch automatisch Annäherung an eine CD-Kamera entschädigt. Mit der einfachen Note eines externen Knopf PWBs kann das Depaneling für einfache Operation sofort begonnen werden, und durch den bedienungsfreundlichen Vorprogrammierungsmodus, wird die Operation der Maschinerie sogar anspruchslos gemacht. Das PWB-depaneler ist auch sehr niedrige Wartung, da die Maschine für einfachen Zugang und Reparaturen bestimmt ist. Rahmenkonstruktion und der Spindelmotor lassen an eine x-, y- und z-Achse laufen, während keramisches Lager integriert wird, um 60,000rpm für Drehbeschleunigungen zur Verfügung zu stellen.
Kosteneffektiv
Mit der Vielzahl des Nutzens, den unsere depaneling Systeme anbieten und der Leichtigkeit, in der die Maschinerie betrieben werden kann, ist der Preis unleugbar praktisch. Ist nicht nur der depaneling genommene Bedarf, mit von der Leistungsfähigkeit und von der Einfachheit sich zu interessieren, aber die niedrigen Kosten sparen Geld und Zeit.
Unser Produktionsablauf
Mehr Informationswillkommen, zum mit wir in Verbindung zu treten:
E-Mail: s5@smtfly.com oder sales@dgwill.com
Wechat/Whatsapp: +86 13684904990
