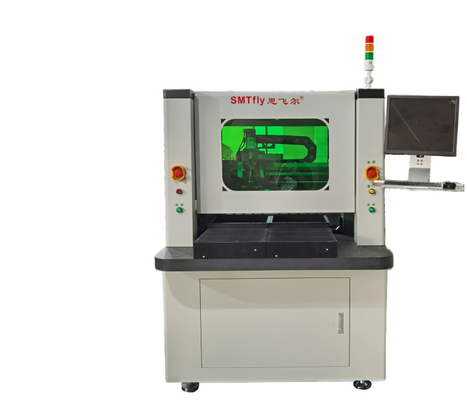

Doppelstation des vakuumschlag-2 0,5 - 3.0mm PWB-Router-Maschine mit manueller gebissener Änderung

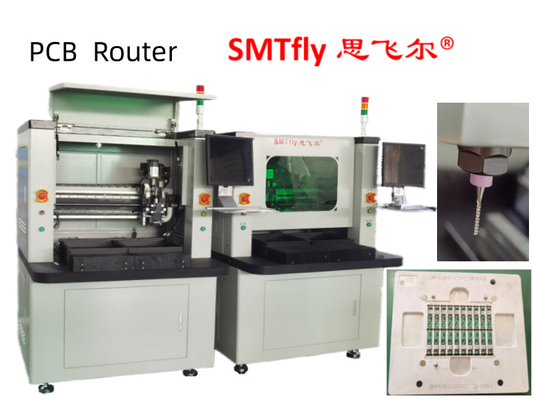

Dual-Vacuum-Blow-PCB-Separator-Router-Ausrüstung von Chuangwei


Spezifikation

• Einstellung des Geräts: 2 Stationen
• Arbeitsbereich: X: 320 mm, Y: 320 mm, Z: 60 mm
• Schnittfläche: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• PCB-Komponentenhöhe: Oberseite: 15 mm Unterseite: 45 mm ((mit spezifischer Fassade)
• PCB-Dicke: 0,5 bis 3,0 mm
• Router-Bit-Durchmesser: 0,8 ~ 2,0 mm ((Option: Über 2,0 mm)
• Schnittgenauigkeit: ± 0,10 mm
• Positionierungsgenauigkeit: ± 0,01 mm
• Wiederholbarkeit der Positionierung: ± 0,02 mm
• Anzahl der verwendeten Achsen: 7 Achsen (X, YL, YR, Z, Carry, P/P, Förderer).
• Fahrgeschwindigkeit (maximal): X, YL, YR: 1000 mm/s, Z: 750 mm/s
• Schneidgeschwindigkeit (Max) : X, Y, Z: 100 mm/s (es ist nach der Spezifikation von Bit für die beste Geschwindigkeitsstellung)
• Spindelmotor: Hochgeschwindigkeitsmotor mit variabler Frequenz 150 Watt (max.50,000rpm)
• Bitwechsel: manuell
• Schneidfähigkeit: linear, kreisförmig, U-Kurve, Bogen, L-Kurve
• Motor der Achsen: 7 Achsen (150 Watt Wechselstrom-Servomotoren)
• Bit Shift Count: max. 2
• Streckenplanung: direkte Koordinaten-Eingabe oder manuelle Führung mit × 10 CCD-Kamera
• Sicherheitsbereichssensor: n/a
• Bitschnitterkennung: Standard
• Programmspeicher: Festplatte
• Programmsicherung: USB
• Betriebssystem: Windows 7
• Mensch-Maschine-Schnittstelle: Touchscreen Industrie-Monitor + Tastatur + Maus
• Beförderungsregelung: Manuelle Einstellung Max: Y: 350 mm Min: Y: 100 mm
• Beförderungslastkapazität: Max: 2 kg
• Beförderung und Entladung von PCB: automatisch
• Stromversorgung: 3 Phasen AC220V±3% 50Hz/60Hz, 3,5 kw
• Luft: 0,5 MPa
• Abmessungen: (W) 2002mm x (D) 1279mm x (H) 1716mm + 578mm Signalturm
• Gewicht: ca. 500 kg

Eigenschaften:

1. Zwei-Slide-PCB-Trennscheibe

2. Niedriger Stress

3Scharfe Schneide.

4. Manul-Ladung / Entladen

5. Schnitt mit hoher Geschwindigkeit durch 4-Achsen-Steuerung

6Einfaches Unterrichten mit Bildverarbeitung


Warum haben Sie uns gewählt?

1- Ingenieure, die für den Service von Maschinen im Ausland zur Verfügung stehen.

Es stehen Ingenieure zur Verfügung, die in andere Länder geschickt werden können, um Maschinen zu schulen und technische Unterstützung anzubieten.
2Einjährige Garantie für die Maschinen mit Ausnahme der Zubehörteile.

Die robuste Rahmenkonstruktion und die japanischen Stahlblätter erhielten gute Beurteilung und Anerkennung durch Kunden in und aus dem Ausland.Kunden müssen nur die Frachtkosten tragen.

3...effektiver Kundenservice.

Wir alle zusammen sind stärker und klüger als jeder einzelne von uns.Um erfolgreich zu sein, müssen wir Verantwortung übernehmen, mit Kollegen und Abteilungen zusammenarbeiten,effektiv miteinander kommunizieren, Enthusiasmus fördern und an der Entscheidungsfindung teilnehmen.

4. Reife Technik und Vorläufer der Verarbeitung machen hochwertige Maschinen.

Als größte Fabrik in Südchina haben wir 12 Jahre Erfahrung mit PCB-Separatoren und Schweißmaschinen.
Unser F&E-Team verbessert kontinuierlich die bestehenden Maschinen, um dem Marktentwicklungstrend gerecht zu werden
