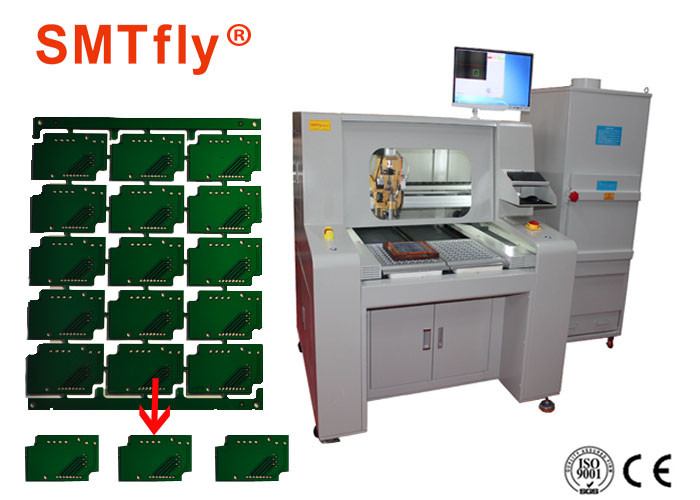

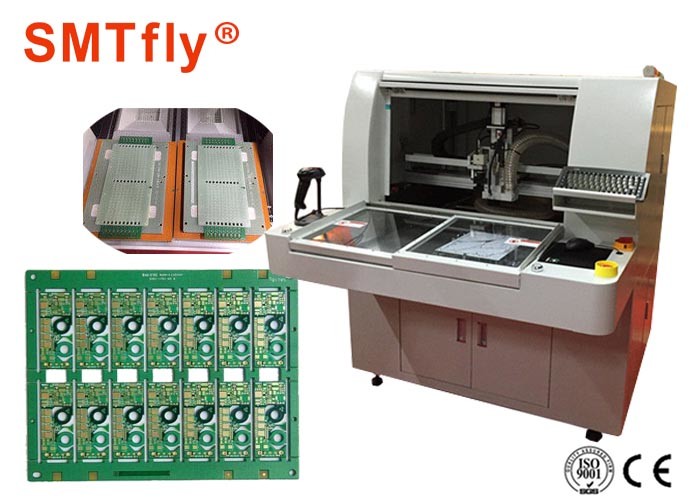

Inline-Router der PWB-Router-Maschinen-/PWB Depaneling mit KAVO-Spindel
1. Router-Stückliste PWBs Depanelizer
| I. Hardware | |
| SPINDEL | KAVO-Spindel |
| CCD | Linie industrielle Kameras Sonys 520 |
| LINSE | Computar EX2C |
| Schraube | TBI-Präzisionsground-ball-Schraubenimporte |
| Führer | HIWIN, das importierte lineare Führungsschiene verbreitert |
| MOTOR | Reihe JiaBao LCF |
| KARTE INPUTS/OUTPUT CONTRONL | HFC PCI-9074 |
| KARTE DES FAHRER-CONTRONL | HFC PCI-9074 |
| INPUT-/OUTPUTkarte | PCI-9074-64pcs/-38pcs |
| Statische Reinigung | STATIC-ST401A Reihe |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Maschinenschnittstelle | AOC LCD17“, Logitech-Maus |
| 2. Software | |
| Kontrollsystem | Windows XP Berufs (Service3, v.3244) |
| Operation GUI | Englisches Windows XP |
| Programm redigieren | Inline |
| Visionssystem | Ausgleich CCDs AOTU |
| Kontrollsystem | Version F 1.2.88 |
2. Router-Parameter PWBs Depanelizer
| Gesamt | |
| Maße (W*D*H) | 1370mm*1650mm*1450mm |
| Gewicht | 650KG |
| Höhe ausgeglichen | 60~110mm |
| Manipulator | |
| Bewegungsart | JiaBao-Reihe |
| Positionierung von Wiederholbarkeit | 0.001mm |
| Achsenarbeitsbereich (maximal) | 830mm*580mm*50mm |
| Arbeitsplatz | |
| PWB-Fixierung | Standard, Spezialisierung |
| PWB-Laden/entladend | Handbuch |
| PWB-Größe (maximal) | 320*320mm |
| PWB stark (maximal) | 5mm |
| Fixturing | |
| Fixturing Starrheit | Gebrauchskundenbefestigung |
| Fixturing-Fixierung | Maschinerie |
| Spindel-Motor | |
| Energie | 150W |
| Spindel | 60000rpm/min |
| Schützen Sie sich | Selbst-/Windabkühlen |
| Änderungsschneider | Spezialisierung |
| Verlegung von Fähigkeit | |
| Schnittgeschwindigkeit (Maximum) | 80mm/s |
| Fahrgeschwindigkeit (Maximum) | 2500mm/s |
| Präzision des Ausschnitts | 0.01mm |
| Vakuum-Anlage | |
| Vakuumenergie | 3.5KW WECHSELSTROM 380V |
| Vakuum | Blei |
| Dienstprogramme | |
| Energie | 2.0KW AC380V |
| Luftzufuhr | 4-6KG/cm2 |
| Programmierung | |
| Programm redigieren | Inline |
| Funktion redigieren | Linie, Bogen, circula, U-Kurve |
| Programmspeicher | HDD |
| Visionssystem | SONE-Farbe-CCD |
| Fräserausgleich | AUTO |
| Vakuumeinrichtung | AUTO |
| Operations-Monitoren | |
| Iindicator | Iindicator-Maschinenzustand |
| Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
| Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
| Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
| Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
| Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001mm |
| Schnittgenauigkeit | 0.1mm |
| IV. Sicherheit | |
| Arbeitsbereich schützen sich | Mit vier Siegelschutz |
| Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
| ErfordernisSTOPP-Taste |
3. Spindel PWBs Depanelizer Router-KAVO
4. Router-Staubsauger PWBs Depanelizer
5. Schnelles und leistungsfähiges PWB Singulation
Wenn man die zahlreichen Methoden als verfügbar für PWB-singulation betrachtet, ist es schwierig, zu entscheiden, welches das Beste sein könnte. Bei ChuangWei schlagen wir, dass unsere PWB-Router das leistungsfähigste sind, und schnellste Weise zu singulate PWBs vor. Für Druck freies depanelization verwenden wir ein Routerstückchen, das den Druck auf Komponenten herabsetzt, deshalb sie intakt hält und tüchtig arbeitet. Das Routerstückchen-Anpassungssystem verschiebt automatisch bis 5 verschiedene Tiefenniveaus, die auf gebissenem Ersatz verringern. Routerstückchenschnittgeschwindigkeit hat ein Maximum von 50mm pro zweites, während die Fahrgeschwindigkeit ein Maximum von 800mm pro zweites ist. Unsere PWB-Router enthalten auch eine Hochgeschwindigkeitsspindel, die Präzision beim Beschleunigen des Prozesses stützt. Der Rahmen ist sicher, mit den genauen Kugelumlaufspindeln zu halten, die auf einem X, Y, z-Achse beschäftigt werden, und mit einem Spindelmotor schnell zu sein, der bis zu den Drehbeschleunigungen 60,000rpm schafft.
