Leiterplatte-Router-Ausrüstung PWB-Trennzeichen-e-hoh leistungsfähige PWBs Singulation
Schnelles und leistungsfähiges PWB Singulation
Wenn man die zahlreichen Methoden als verfügbar für PWB-singulation betrachtet, ist es schwierig, zu entscheiden, welches das Beste sein könnte. Bei ChuangWei schlagen wir, dass unsere PWB-Router das leistungsfähigste sind, und schnellste Weise zu singulate PWBs vor. Für Druck freies depanelization verwenden wir ein Routerstückchen, das den Druck auf Komponenten herabsetzt, deshalb sie intakt hält und tüchtig arbeitet. Das Routerstückchen-Anpassungssystem verschiebt automatisch bis 5 verschiedene Tiefenniveaus, die auf gebissenem Ersatz verringern. Routerstückchenschnittgeschwindigkeit hat ein Maximum von 50mm pro zweites, während die Fahrgeschwindigkeit ein Maximum von 800mm pro zweites ist. Unsere PWB-Router enthalten auch eine Hochgeschwindigkeitsspindel, die Präzision beim Beschleunigen des Prozesses stützt. Der Rahmen ist sicher, mit den genauen Kugelumlaufspindeln zu halten, die auf einem X, Y, z-Achse beschäftigt werden, und mit einem Spindelmotor schnell zu sein, der bis zu den Drehbeschleunigungen 60,000rpm schafft.
Flexible Längsschnittuntersuchungen sind einfach, durch die verschiedenen Schnittmuster zu beschäftigen, die auf den Routern verfügbar sind. Ein Befestigung-ansässiges Staubvakuumabbausystem, das von der Unterseite verwendet wird, versichert, dass es keine Verschiebung oder Verzerrung während PWB-singulation gibt.

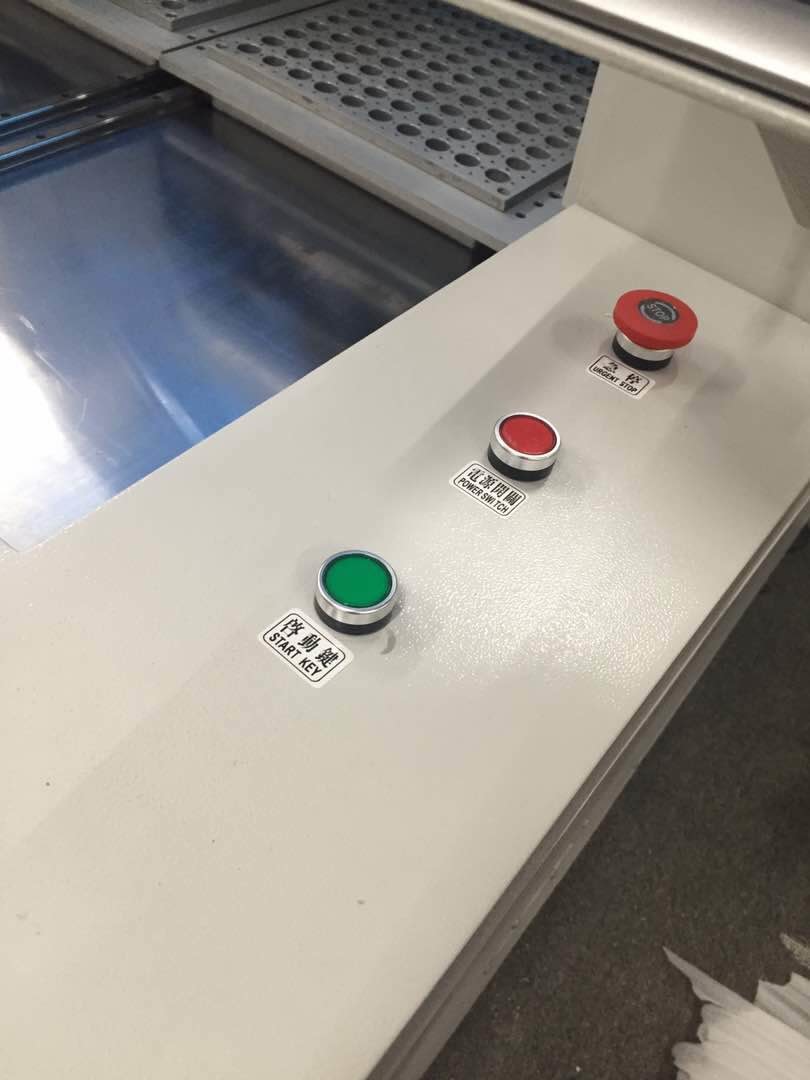

Sind nicht nur unsere PWB-Router leistungsfähig und schnell, sind sie sehr einfach, auch zu benützen. PWB-singulation kann auf unseren Maschinen mit der einfachen Note eines externen Knopfes begonnen werden. Bildverarbeitungs-Software lässt es mühelos spezifische Schnittwege mit Zeigen und Klicken-Technologie programmieren. Die CD-Kamera, die enthalten wird, lässt automatischen Ausrichtungsausgleich zu und macht depanelization sogar unproblematisch. Entworfen für einfachen Zugang und Reparaturen, sind unsere Maschinen niedrige Wartung auch.
Die Wirksamkeit unserer Router kann nicht diskutiert werden. Schnelle, leistungsfähige, bedienungsfreundliche und sehr niedrige Wartung, ist es nicht hart, zu sehen, dass unsere Router ein Wertgegenstand für die niedrigen Kosten sind, die er an kommt.
Spezifikation
| Modell | CW-F01 |
| Standardarbeitsbereich | 320*320mm |
| Energie | 220V, 4.2KW |
| Manipulator-Wiederholbarkeit | ±0.02mm |
| Entschließung | ±0.01mm |
| Brett-Positionierung | Doppelarbeitsplatz mit Nestbefestigung oder Stiftbefestigung |
| Platten-Standort | Gefunden durch Bearbeitungslöcher oder Ränder von PWB |
| Laden | Handbuch |
| Entleerung | Handbuch |
| Platten-Größe | 320*320mm (Standard) |
| Platten-Stärke | 0.5-3.5mm |
| Spindelmotor | Stern-Spindel des Morgen-0.5kW |
| Werkzeug-Änderung | Handbuch |
| Staubfiltrationssystem | 3KW Staubsauger |
| Visionssystem | CCD-Videokamera der hohen Auflösung |
| Programmierung | Vision unterstützte manuellen Punkt-zu-Punktunterricht |
| Aufbereitungsfunktion | Probelaufvision unterstützt/Probelaufmodus |
| Maschinengewicht | 500kgs |
| Maschinenmaß | 113*140*108cm |
