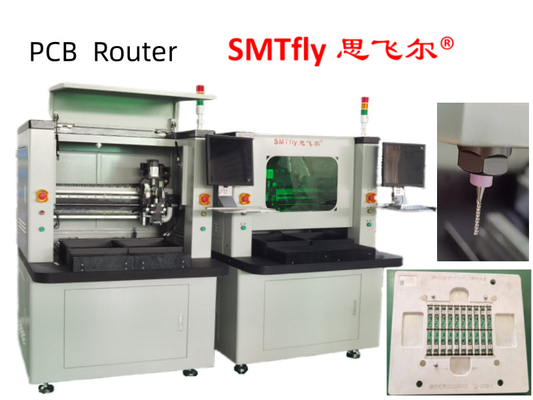

PCB-Separator PCB-Router mit Zwillingen 300*280mm Arbeitstische
Dieser PCB-Separator ist die Lösung für die problemlose PCB-Depannung durch den Einsatz eines Router-Bits, der die Belastung der Komponenten minimiert.Die in die Maschine eingebaute Hochgeschwindigkeitsspindel beschleunigt das Schneiden und hält die PräzisionWir haben eine Reihe von Anwendungen, die für die Verarbeitung von PCB-Depanneler-Separatoren verwendet werden, die die Verarbeitung von PCB-Depanneler-Depannern ermöglichen.der automatisch bis zu 5 Tiefenstufen wechselt. Die maximale Schneidgeschwindigkeit des PCB-Router-Bits beträgt 50 mm pro Sekunde, während die Fahrgeschwindigkeit maximal 800 mm pro Sekunde beträgt.Das System ist sicher sauber und effizientDies verhindert eine Verformung und nutzt die Vakuumfestigkeit voll aus, um den Staub effektiv zu sammeln.
Spezifikation für PCB-Trennstoffe
| Modell | CW-F01-S |
| Standardarbeitsfläche | 350*350 mm |
| Macht | 220 V, 4,2 kW |
| Wiederholbarkeit des Manipulators | ±0,02 mm |
| Entschließung | ± 0,01 mm |
| Positionierung des Boards | Doppel-Arbeitsplatz mit Nest- oder Pin-Armatur |
| Standort des Panels | mit einer Breite von nicht mehr als 15 mm |
| Beförderung | Handbuch |
| Entladen | Handbuch |
| Größe der Platte | 450*350 mm |
| Paneldicke | 00,5-3,5 mm |
| Spindelmotor | 0.5kW Morgenstern Spindel |
| Werkzeugwechsel | Handbuch |
| Staubfilterungssystem | Staubsauger mit 3 kW |
| Sehsystem | Hochauflösende CCD-Videokamera |
| Programmieren | Bildunterstützte Punkt-zu-Punkt-Handbuchunterricht |
| Bearbeitungsfunktion | Dry-Run-Vision unterstützt / Testlaufmodus |
| Maschinengewicht | 500 kg |
| Maschinenabmessung | 113*140*108cm |
Merkmale des PCB-Trenners
1.X10-Zoom-Image erleichtert die Programmierung und erhöht die Genauigkeit der Punkteinstellung
2.Zwei Schiebetische bieten gleichzeitig Ein- und Ausbewegungen, um die Anschlagzeit zu verkürzen, um
Produktivität.
3.AUTO MARK Offset-System.CCD Bild könnte überprüfen & simulieren den Weg oder Routing zu reduzieren
Unnötiger Fehler vor dem Schneiden.
4.Hat Routing Bit Lebensdauer Überprüfung und Alarmsystem, um den Bediener daran zu erinnern, Routing Bits zu ändern
Wenn es fertig 120M Schneiden. und Routing Bit zuerst 2mm schneiden den ersten Schleifpunkt, Mitte 2mm schneiden die zweite
Fräspunkt, die letzten 2mm schneiden die dritte Fräspunkt, um seine Lebensdauer zu erhöhen
5.Das CCD-Bild könnte den Pfad oder die Routing-Situation überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren
Einzelheiten zum PCB-Separator:
