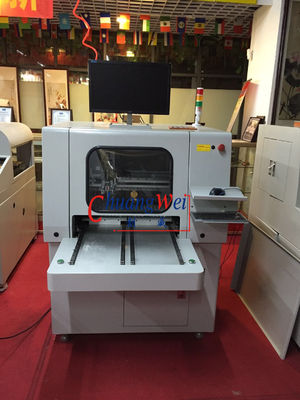

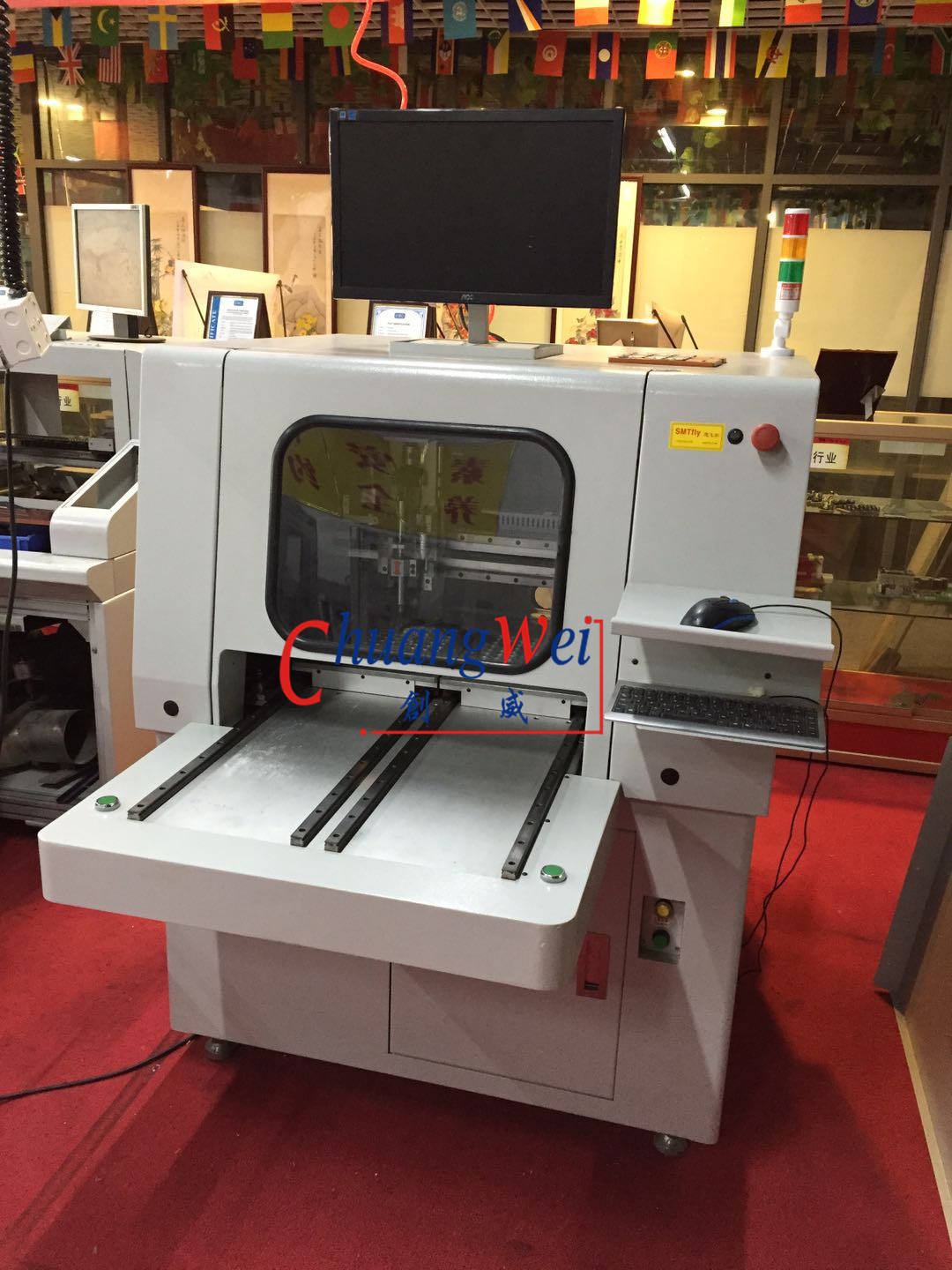

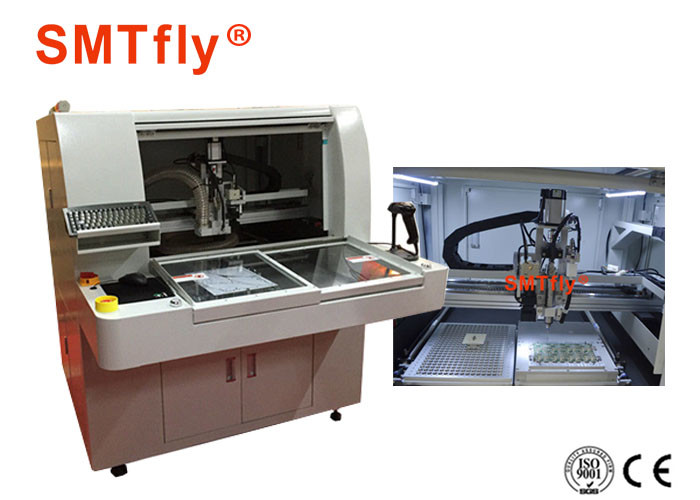

PWB-Router-Maschine PWB-Depanelizer mit intelligenter Software Gerber importierte Funktion
Eigenschaften PWBs Depanelizer:
1. Glattes Schnittende nur durch Routerausschnitt.
2. Es gibt wenig Verzerrung auf PWB während des Ausschnitts, weil, Hochfrequenzspindelmotor verwendend. Es ist 1/10 des Drückens, 1/100 von eigenhändig brechen.
3. Ein-Notenprogrammwechsel.
4. Fähig, Zwischenlage und Bogen mit Routermaschine zu schneiden, vermindern Sie die Beschränkung auf PWB-Entwurf.
5. Gelesener QR-Code oder -SPANNVORRICHTUNG BISSEN ausgewähltes Ausschnittselbstprogramm oder überprüfen Übereinstimmung zwischen dem Schnitt des Programms und der SPANNVORRICHTUNG.
6. Starke Staubabsaugung setzte Staubadhäsion auf PWB herab.
7. Entwickeltes Hochleistungsrouterstückchen, das den gebissenen Leben- und Entlastungsabfall erweiterte.
8. Verringerte PWB-Kosten weil Brauchung nicht, das V-Nut auf PWB macht
Spezifikation PWBs Depanelizer:
| I. Hardware | |
| Systemmodelle/Arten | Windows 7 |
| Gesamt | |
| Abdruck (LxWxH) | 800mm*850mm*1700mm |
| Gewicht (ungefähr) | 350KG |
| Justierbare Maschinenfußnoten (für Höhe) | 60~110mm |
| Manipulator | |
| Manipulator-Motor | Reihe Panasonics MINAS A5 |
| Manipulator-Wiederholbarkeit | 0.001mm |
| Achsenkonfiguration | |
| Maximale Achsen-Reise (X, Y, Z) | 400mm*650mm*50mm |
| Arbeitsplatz | |
| Brett-Positionierung | In Position bringende Befestigung, MuffenUniversalpositionierung, Visionskorrektur |
| Laden/entladend | Handbuch |
| Verlegung der Strecke | 300mm*280mm |
| Platten-Stärke | 3mm |
| Fixturing | |
| Steifes Fixturing | Universalmuffe u. antistatische Befestigung |
| Spitzenklammer | Unter Verwendung der Lochpositionierung |
| Spindel-Motor | |
| Energie | 100W |
| Max. Geschwindigkeit | 60000rpm/min |
| Abkühlen | Natürliches Abkühlen und luftgekühlt |
| Gebissene Größe des Routers | 3mm*3mm |
| Werkzeugänderung | Spezieller Schlüssel des Gebrauches |
| Verlegung von Fähigkeit | |
| Maximale Verlegungsgeschwindigkeit | 100mm/s |
| Wiederholbarkeit | 0.02mm |
| Vakuum-Anlage | |
| Energie | Einphasiger Motor 0.75KW220V |
| Filtration | Vertikal und horizontal |
| Dienstprogramme | |
| Energie | 1.5KW AC220V |
| Luftzufuhr | 4~5KG/cm2 |
| II. Software und Programmierung | |
| Systemplattform | Windows 7 |
| System-Stabilität | 24 Stunden ohne Ausnahme |
| Visionssystem | Präzision CCD-Visionsausrichtungs-Korrektursystem (SONY 250 Reihen) |
| Programmierung | |
| Online | Programmieren am Terminal |
| Aufbereitungsfunktion | Gerader, diagonaler, Kreisbogen, Kreis |
| Nr. Programme, die installiert sein können | wählen Sie einen Speicherstandort entsprechend der Anforderung des Kunden vor |
| Konfigurieren Sie CD-Kamera für die Programmierung | Hohe Präzision Fangchen F130 CCD |
| Toolbit-Durchmesser-Ausgleich | Stellen Sie verschiedene Winkel zur Verfügung, um den Benutzer zu entschädigen, um verschiedene Formen zu wählen |
| Einstellung des Filterwechsel-Abstands (Abstand) | automatischer Reinigungsfilter und Staub zum Staubabsaugungskasten, wenn der Verarbeitung jedes Mal zentralisiert abgeschlossen wird |
| Operations-Monitoren | |
| Licht des Turm-3-color | Monitor des Lichtes 3-color die Arbeitsbedingungen der Maschine |
| Werkzeug-Bruch-Entdeckung | Automatische Entdeckung der Standzeit u. der mit Zeit |
| Bewegungsüberhitzungswarnanlage | Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Servoüberlastungs-Entdeckung | Überlastung, die Linie ist normale, Schwachstromschutzfunktion |
| Standzeit-Spurhaltung | Standzeitzeitentdeckung |
| PWB-Brett-Zähler | Ausschnitteinzelteil, die Zählung schneiden, variierte Weise der Zählung. |
| Vakuumfilterwechsel-Warnung | nicht zum Vakuumfilter verwenden |
| Hardwarefehler-Geschichte | Die Software notiert automatisch alles Warnungsgedächtnis |
| III. Genauigkeit | |
| Achse, die Genauigkeit in Position bringt | 0.01mm |
| Verlegung von Genauigkeit | 0.02mm |
| IV. Sicherheit | |
| Beiliegender Arbeits-Bereich | Unter Verwendung des Schutzes mit vier Dichtungen |
| Tür-Verriegelungs-Sensoren | Mikroschalter-Sensor |
| Notaus-Knopf | Ja |
Eigenschaften PWBs DepanelizerTechnical:
1. Strukturelle Präzision, die Last gleichmäßig, internen Druck beseitigen
2. Sicher, einfach zu benützen
3. Für Elektronik Handys, Computer, PWB, FPC (flexible Leiterplatte)
Unsere Vorteile und Service:
1. PWB-depanelizer ursprüngliche Hersteller, Preiszugeständnisse
2. Versprechentagestechnische Beistandsservices
3. Begrenzen Sie die Behandlung von Beanstandungen, halbe Stunde zurück zu Kunden
4. Depanel-Experten, die Bestimmung Berufs-PWB-Unterprogramms
5. Vor-Ort-Installation und Training ist verfügbar
