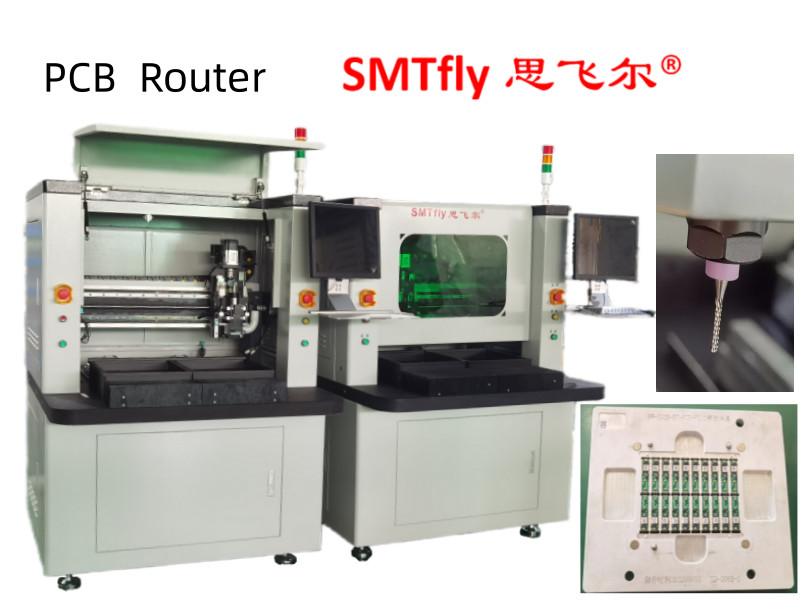

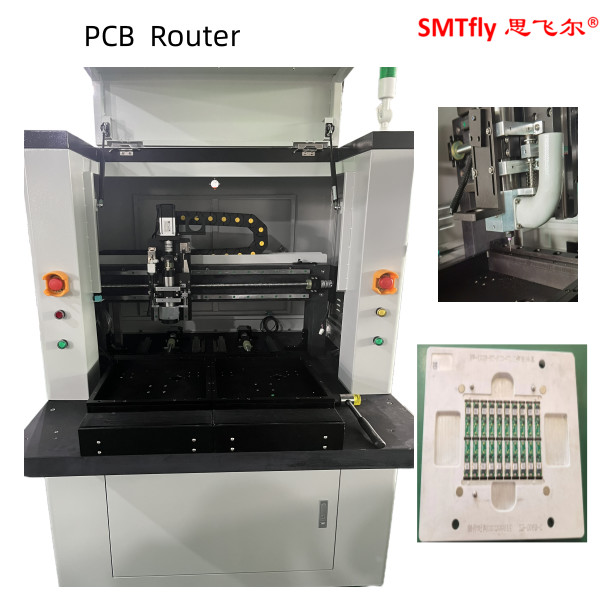

3mm Doppeltisch-PCB-Routermaschine mit oberem und unterem Staubsauger
Spezifikation:
| Abmessungen ((W*D*H): | 1220 mm*1450 mm*1420 mm |
| Gewicht: | 550 kg |
| Höhenverschiebung: | 60 bis 110 mm |
| Typ des Motors: | JiaBao-Serie |
| Wiederholbarkeit der Positionierung: | 0.001 mm |
| Arbeitsfläche der Achse (max.): | 680 mm*360 mm*50 mm |
| PCB-Festigung: | Standard, Spezialisierung |
| Beförderung und Entladung von PCB: | Handbuch |
| PCB-Größe (maximal): | 322mm*322mm |
| PCB-Dicke (maximal): | 5 mm |
| Starrheitsbefestigungen: | Standard |
| Befestigungsanlage: | Maschinen und Apparate |
| Leistung: | 400 W |
| Spindel: | 50000 Rpm/min |
| Schutz: | Selbstkühlung/Windkühlung |
| Wechselschneider: | Spezialisierung |
Eigenschaften:
CW-F02 ist eine Maschine, die Multi-Panel-PCB nach dem vorgefertigten Pfad durch Verwendung einer Hochgeschwindigkeitsbewegung des Fräserschneiders schneidet.es verbessert die Produktqualität und reduziert die Schrottquote.
Die Maschine verwendet eine Mensch-Maschine-Schnittstelle mit Windows XP, die einfach und bequem ist, in der Lage ist, automatische Schnittpfade zu korrigieren, zu bearbeiten und hochpixlige CCD-Programme zu modifizieren,Blockprogramm und einstufiges Programm.
Die PCB mit zwei interaktiven Platten zum Laden und Entladen von Materialien verringert effektiv die Leerlaufzeit der Maschine und erzielt so eine ideale Produktivität.Hilfsprogramm für Demonstrationen und Bearbeitungsfunktion, kann die Maschine präziser arbeiten und schärfere Grafiken erzielen. Ausgestattet mit einem automatischen Markierungspositionkorrektursystem wird der Bewegungspfad in Echtzeit angezeigt und analog verfolgt;Alles in allem erkennen eine klare Vision.
Aufgrund der automatischen Positionskorrekturfunktion kann PCB präziser geschnitten werden.Daher senkt sich der Standard für die Bedienung der Platte, so daß die Arbeitseffizienz erheblich verbessert wird.
Die Kopiefunktion der beiden Platten, der Block, Arrays, Mehrwinkelplatte,Die Single Tracing Modification-Funktion und die Block-Editing-Funktion vereinfachen den Programmierprozess und erhöhen die Effizienz..
Staubsauger:
Spezifikation:
| Modell | CW-F01-SV |
| Abmessung | 650*400*1300 mm |
| Material | S/S 41 Kohlenstoffstahl |
| Steuerung | Eingebettet |
| Filter | 100% Polyester-Nadel - nicht gewebter Beutel |
| Fallmodus | Manueller Joystick + Schwerpunkt der Staubmasse fällt automatisch |
| Motor | 2 PS, 1,5 kW, 380 V |
| statischer Druck | 2000 mmAQ |
| Absaugdurchmesser unter Vakuum | 50 mm |
| Anordnung der Filtertüten | 8 PCS, 120 ((D) mm*500 ((L) mm |
| Oberflächenbehandlung | Einseitige Kalenderung |
| Reinigungsart | Staubkasten aus einer Schublade |
| Positionierungsrad | 4 Stück, 65 * 12 mm |
| Handrad | 2 Stück |
| Gewicht | 150 kg |
| Anmerkung | Versiegelte Zugangstür aus weichem Gummi und durchsichtige Tür |
