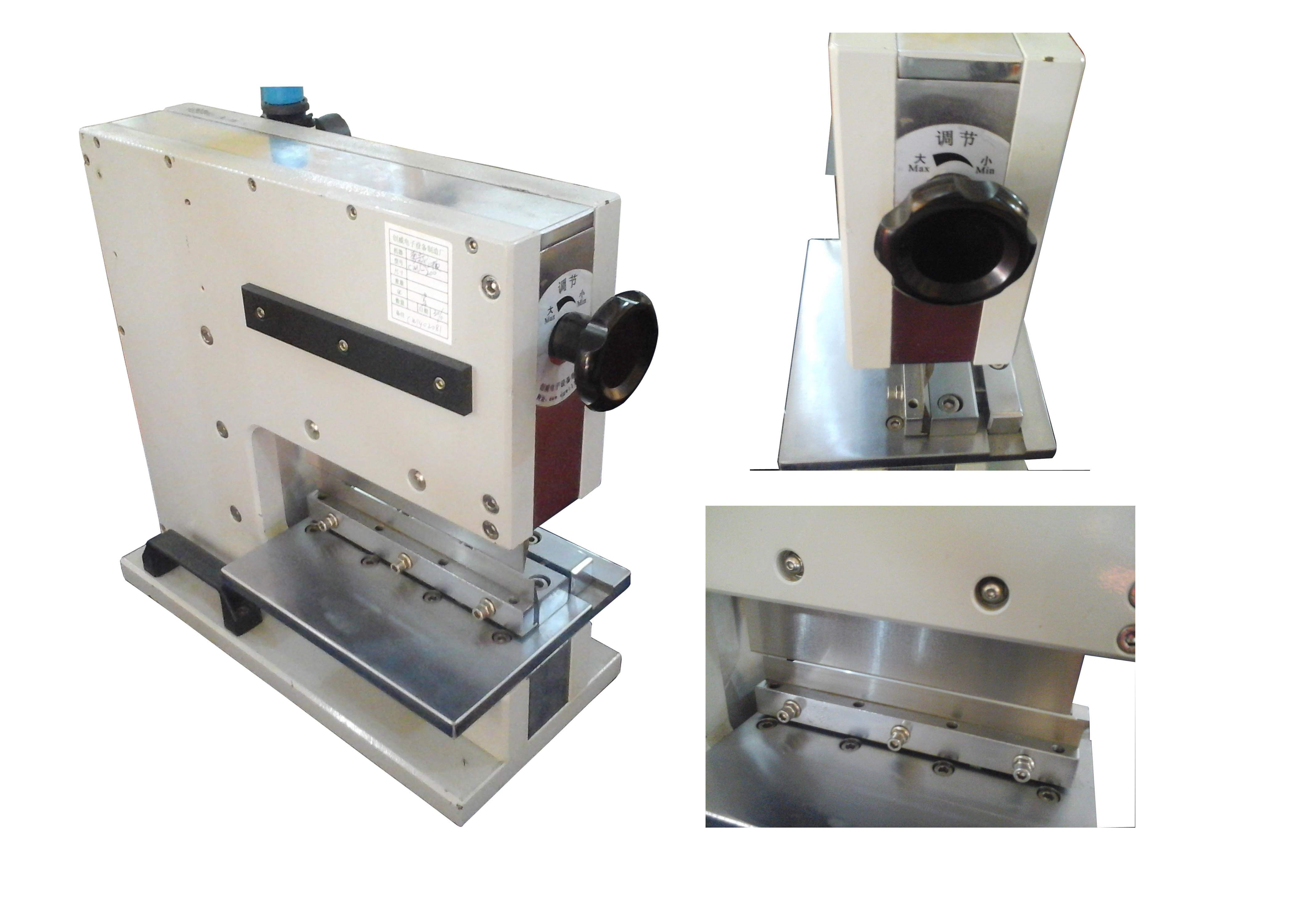

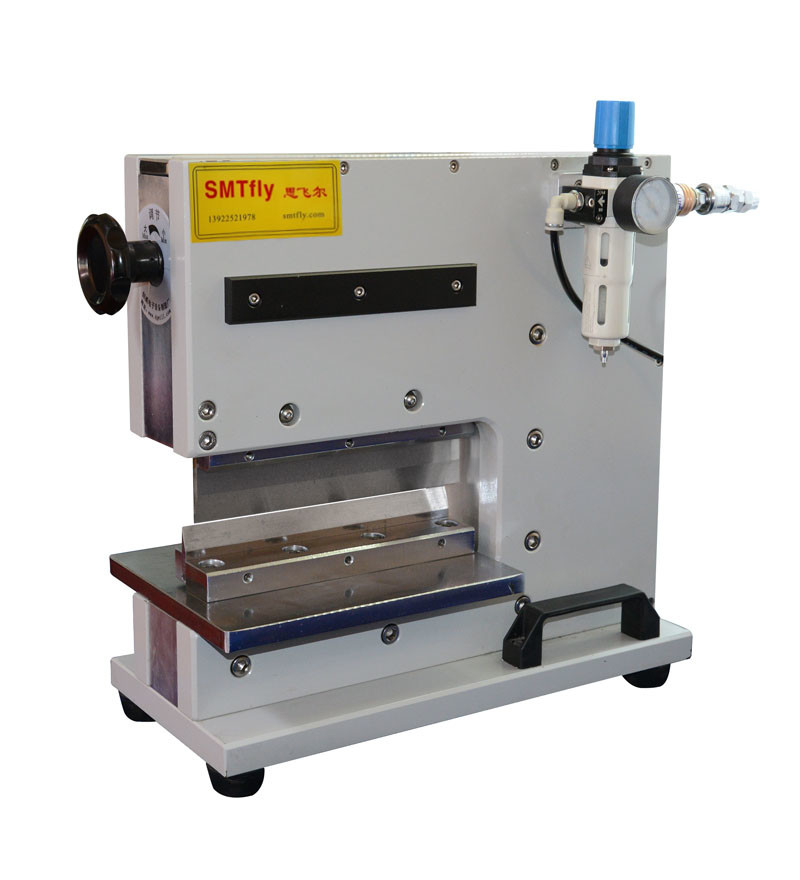

Pneumatisch gesteuerte PCB-Trennmaschine,PCB-Abschließmaschine
Beschreibung:
Ideal für dicke PCBs
Kann mit Aluminium, FR4, CEM3 und anderen Substraten verwendet werden
Schritt halten mit der mittleren bis großen Produktionsmenge
Flexible oder ultradünne PCB in Paneele
Dicht bevölkerte PCB mit Komponenten, die sich zu nahe an der Punktlinie befinden, als dass sie von Standard-Depannelern verarbeitet werden können
Aluminium und metallisierte Substrate (zusätzlich zu FR4, CEM3 usw.)
Die PCBs werden durch die CWVC-200-Doppel-Keil-Messer in einer sanften Schaukelbewegung getrennt, die die Platte entlang der Punktlinie schert, ohne dass die PCBs oder Komponenten belastet oder beschädigt werden.Auch wenn metallisierte Leiterplatten verarbeitet werden wie z.B. mit Wärme erzeugenden LEDs, die eine Wärmeverteilung durch metallische Innenlagen erfordern wird diese Maschine den Schnitt leicht machen .
CWVC-200 schneidet auch flexible und ultradünne PCBs (bis zu 0,5 mm dick) sauber ohne Reißen oder Zerreiß, auch wenn empfindliche Komponenten wie empfindliche keramische Kondensatoren innerhalb von 0.Die linearen und nicht kreisförmigen Schneidflächen ermöglichen eine schnellere Trennung ohne zusätzliche Belastung.
Die Ausrichtung zwischen den linearen Schneidblättern des CWVC-200 und der Punktlinie des Panels erfolgt mit einem Knopf an der Oberseite der Maschine.Die schmale Trennung zwischen Ober- und Unterblätter (maximal 4 mm) schützt den Bediener vor den Blechkanten
CWVC-200-PCB-Aufschneider Eigenschaften:
Trennplatten mit einer Dicke von bis zu 2,0 mm (mit einer Mindesttiefe von 0,5 mm)
Kann mit Aluminium, FR4, CEM3 und anderen Substraten verwendet werden, einschließlich Substraten mit Metallinnerschichten
Trennt PCB mit Komponenten, die bis zu 0,5 mm von der Punktlinie entfernt sind
Sicher für die Verwendung mit flexiblen und dünnen PCBs
Glatte, leise pneumatische Antriebseinheit mit Fußpedalaktivierung
Keilförmige lineare Klingen, die sich auf V-Groove-Score-Linien ausrichten und in einer Schaukelbewegung betrieben werden
Die Bretter werden ohne Biegen oder Brechen getrennt
Keine Sicherheitsgefahren für den Bediener, da zwischen den oberen und unteren Klingen nie eine Lücke von mehr als 4 mm besteht
Anpassen der Klingen auf PCB-Score-Linie mit Drehknopf
Spezifikationen:
| Modell | CWVC-200 |
| Maximale Schneidlänge | 200 mm |
| Maschine Größe | 620*230*400 mm |
| Schnittdicke | 0.3-3.5 mm |
| Maschinengewicht | 165 kg |
