Guillotinen-Art PWB Depanelizer Depaneling Aluminium-LED steife Stange PWBs
Seit mehr als 10 Jahren werden unsere depaneling Maschinen ununterbrochen entwickelt und verbessert, um unstressed Trennung von Leiterplatten zu garantieren. Nach umfangreichen Tests der Trennung benutzen viele Automobillieferanten ausschließlich die depaneling Maschinen der NTM-Reihe für die Trennung ihrer prescored Tafeln. Die Maschinen benutzen einen stufenlos regelbaren Schnittschnitt zu depanel prescored Tafeln auf eine leichte und saubere Art, indem sie Schaden SMD-Komponenten vermeiden, die direkt an den Rändern der Bretter gesetzt werden.
Vorteile:
1. Max. depaneling Länge PWBs unlimted
2. Depaneling PWB ohne Verbiegen und Spannungsdruck
3. Sicherheitsgebrauch, einfache Operation
4. Depanelings-Prozess ohne Erschütterungen
PWB-depanelizer Spezifikationen:
| Modell | SMTfly - 3 |
| Maximum PWB-Schneidlänge | unbegrenzt |
| Depaneling Stärke PWBs | 0.3 - 3.5mm |
| Spannung und Energie | 110V / 220V -- 10W |
| Arbeitsluftdruck | 0.5 - 0,7 Mpa |
| Depaneling Geschwindigkeit PWBs | wegen des erfahrenen Niveaus des Betreibers |
| Depaneling Maschinengröße PWBs | 780 X.500 x 620 Millimeter |
| Depaneling Maschinengewicht PWBs | 185Kg |
Eigenschaften:
1. Die Maschine war zu depanel vor-gezähltem PWB sorgfältig, ohne Verbiegen und Spannungsdruck entworfen.
2. Sogar werden empfindliche SMD-Komponenten wie keramische Kondensatoren, nicht durch den depaneling Prozess geschädigt, oder dünnes Brett sogar bis 0.3mm kann sicher bearbeitet werden.
3. Depanelings-Prozess ohne Erschütterungen.
4. ist- depaneling Methode PWBs Steuerdurch pneumatisch-gesteuertes und elektromagnetisches Ventil.
5. ist PWB-Kontrollfunktion dass Betreiberstempel das Fußpedal zu depanel PWB.
6. können höchste Komponenten nahe der v-Nut von PWB bis 50mm sein.
7. kann Gap für Einfügung von PWB einfach sein zu justieren.
Video:
http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (Für 1,2-Meter-Aluminium PWB CWVC-3)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

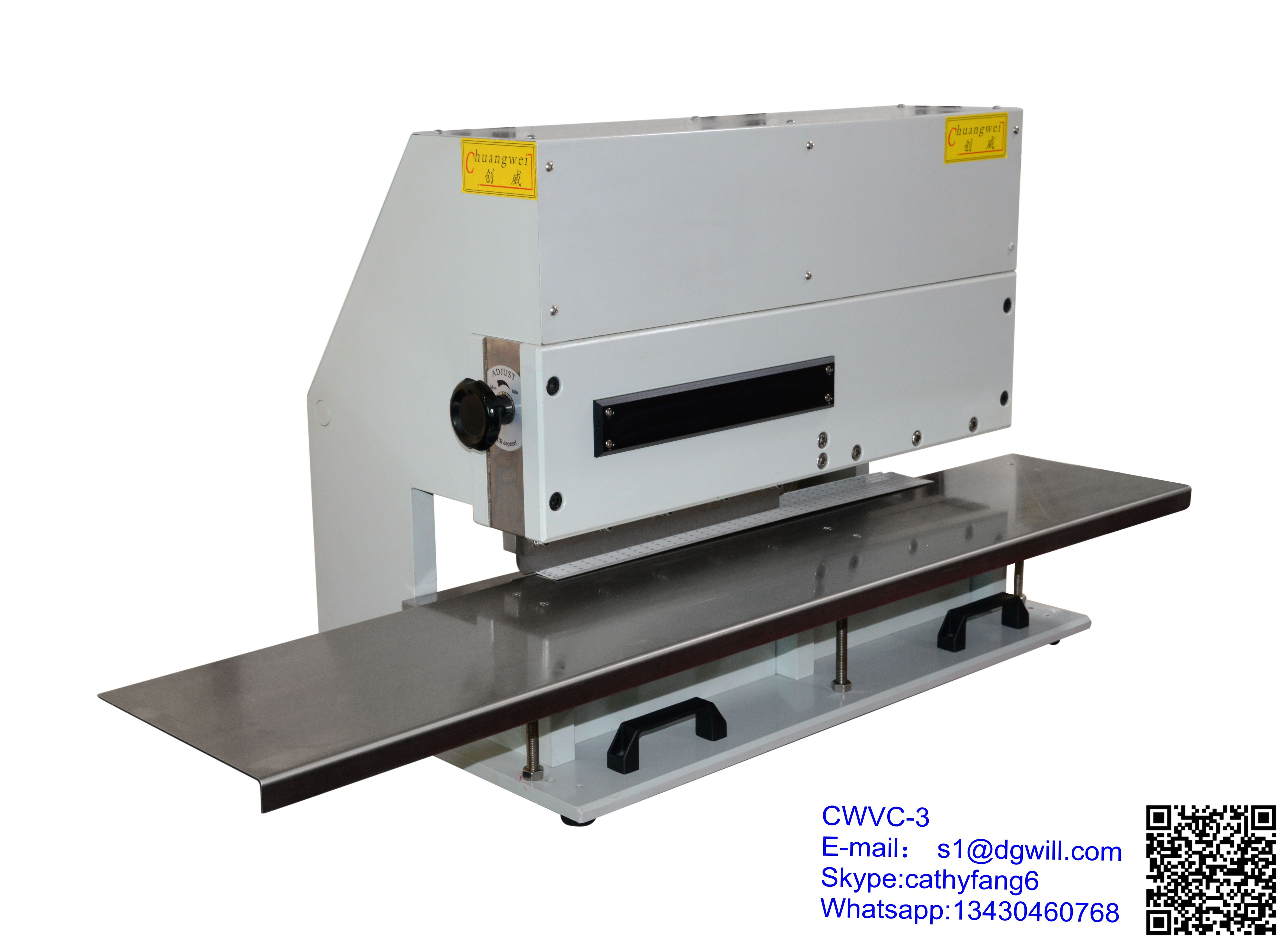

Chuangwei PWB-depanelizer Maschine SMTfly-3
Kann mit Aluminium, FR4, CEM3 und anderen Substraten verwendet werden
Schritt halten mit mittel-zu-großer Massenproduktion
Panelized flexibles oder ultradünnes PCBs
Dicht bevölkertes PCBs mit den Komponenten zu nah gelegen auf die Ergebnislinie, damit Standard-depanelers behandeln
Aluminium- und metallisierte Substrate (zusätzlich zusätzlich FR4, zusätzlich CEM3, zu etc.)
PCBs werden durch die keilförmigen Verdoppelungmesser CWVC-3 in einer leichten Schwingbewegung getrennt, die die Platte nach dem Ergebnisgrundsatz, ohne Druck oder Schaden des PCBs oder der Komponenten schier. Selbst wenn metallisierten Leiterplatten – wie die bevölkert mit thermogenen LED, die Hitze-zerstreuende Metallinnere Schichten erfordern – diese Maschine machen leicht den Schnitt verarbeitet werden.
