PWB-Trennung V schnitt PWB Depaneling für LED, die Fertigungsstraße beleuchtet
Spezifikation für PWB-Schneidemaschine
| Modell | SMTfly-1SJ |
| Maximale Schneidlänge | unbegrenzt |
| Plattformlänge | 1.2 / 2,4 m kann entsprechend der Anforderung des Kunden sein |
| PWB-Schneidemaschinegröße | 420 x 280 x 400mm |
| Schnittgeschwindigkeit | 0 - 400 Millimeter /s |
| Schnitt von Stärke | 1.0-3.5mm |
Beschreiben Sie:

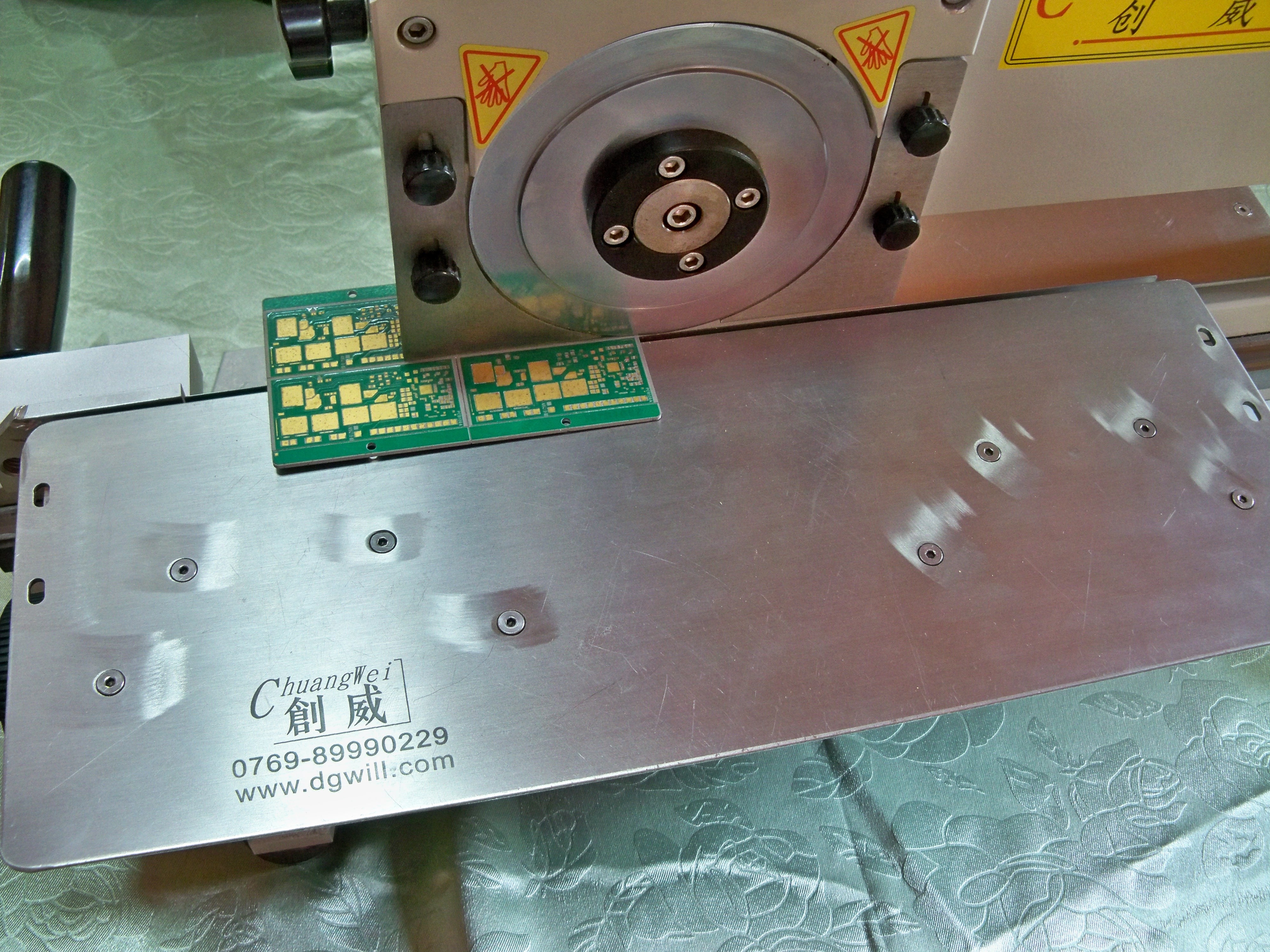

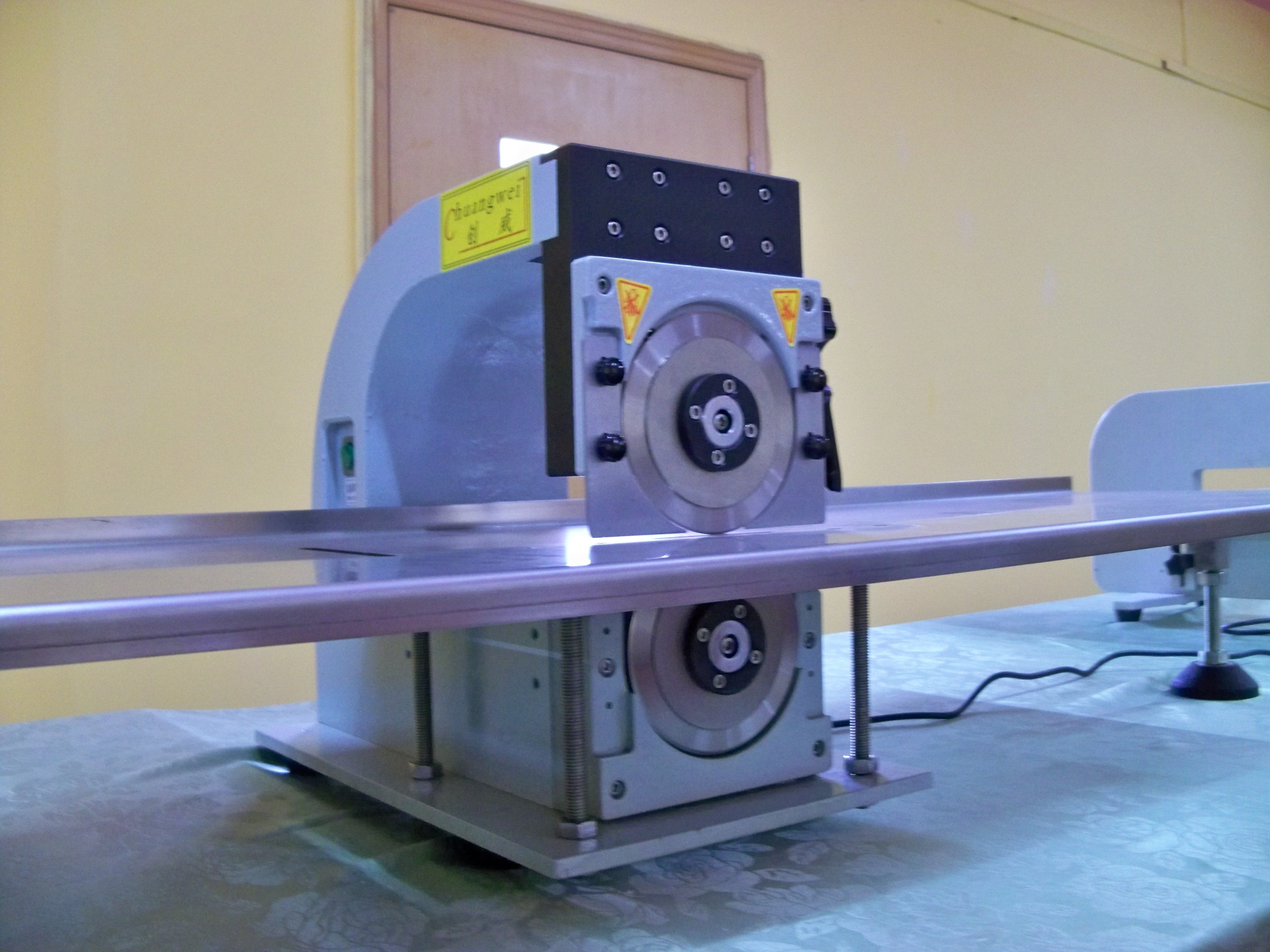

Diese Maschine wendet mehrfache Schnittmethode, den Leiterplatteschnitt an, der durch sechs Stücke des Rundmessers, Schwankung zwei Stücke für einen Satz erfolgt ist, festsetzen eine Schnitteinheit, total drei Gruppen. Der ganze Schneidvorgang wird in drei Phasen unterteilt, der erste Satz des Blattes das 40% der Leiterplatte, dann zweiten schneiden, um das 40% abzuschließen. Der letzte Satz des Blattes trennt die Produkte, um die Arbeit zu beenden. Als jede Schnittquantität klein, also ist der Schneidvorgang des Druckes als die traditionelle Weise eines Schnittes, verringerte mehr als 80%, spaltete die Leiterplatte gut seinen Rand ist flach auf und glatt, ist das Brett flach.
Eigenschaften:
|
1 |
Die Länge des PWB-Brettes kann unbegrenzt sein |
|
2 |
Unter Verwendung des Taiwan-Wolframhochgeschwindigkeitsstahls ist- die Blatthaltbarkeit, das Blattleben kann ein Jahr erreichen höher, wann das Aluminiumsubstrat aufspalten Sie. |
|
3 |
Das auf und ab Blatt kann genau justiert werden |
|
4 |
Da die Maschine die Weise des Vielfältigkeitsausschnitts, also verwendet, den Schneidvorgang ist stabil. Die ausgedehnte Edelstahlplattform ausgerüstet mit justierbarem Dämpfer, der für den Schnitt von verschiedenen Breiten der Artikellampen-Leiterplatte passend ist. |
|
5 |
Einfach funktionieren Sie, Hochgeschwindigkeits |
bitte Anmerkung:
Runde Messer sind häufig für das Trennen von unkomplizierten Platten oder das Abschneiden des Randabfalls genügend. Jedoch für hochwertige Bretter mit Komponenten bis zu der Trennungslinie, kann bessere Qualität erzielt werden, wenn die Trennung gleichzeitig mit linearen Messern entlang der Gesamtstrecke des Brettes durchgeführt wird (z.B. CWVC-2L CWVC-450 CWVC-3).
