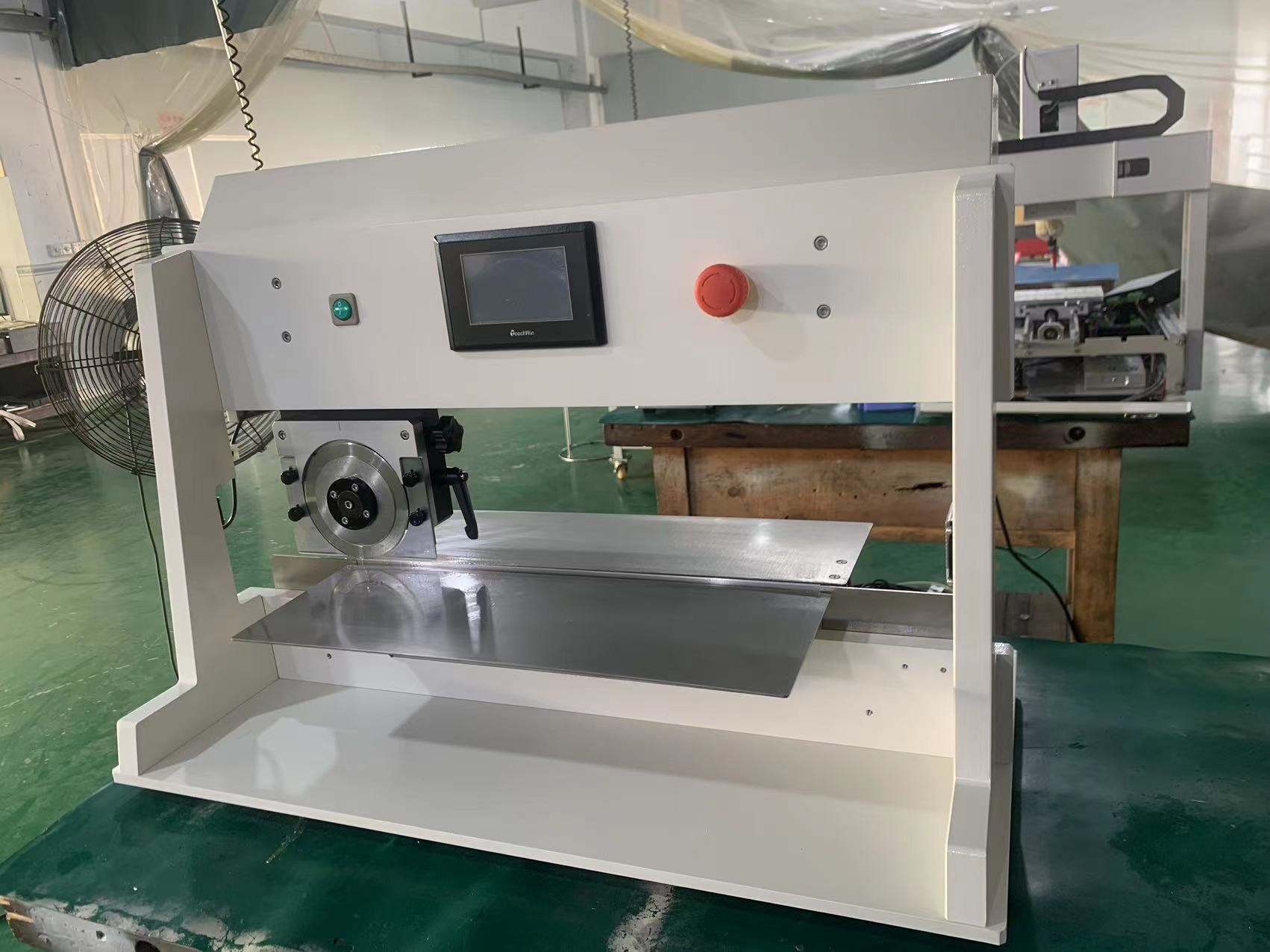

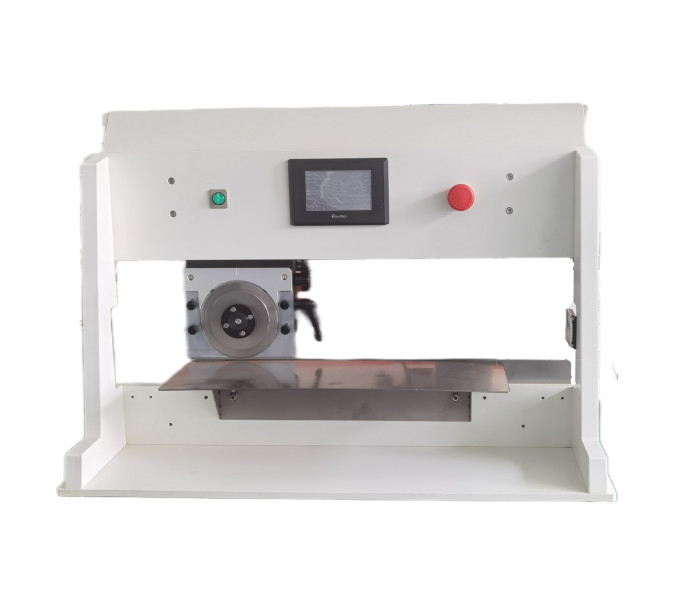

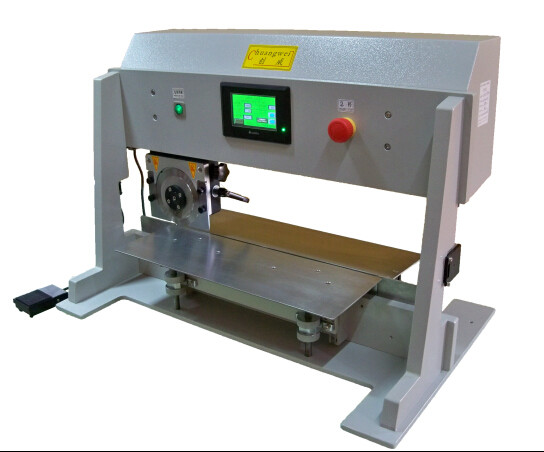

Maschine für das Abstellen von Leiterplatten mit V-Schnitt für Schaltplatten L500mm 300mm/S

Pcba-Depaneler für das Schneiden von Schaltplatten und Glasfaserplatten

Eigenschaften:

• Der Blattabstand wird auf dem Bedienfeld eingegeben und mit Motor eingestellt.
• Es können bis zu acht Programme gespeichert werden.
• Die für PCB verwendeten Materialien sind FR4 und Aluminium
• Die kontinuierlich einstellbare Trennlänge wird mit Grenzschaltern eingestellt.
• Die gesammelte Schneidleistung wird zur Planung der vorbeugenden Wartung der Klinge angezeigt.

Vorteile:

Nach dem Löten der Platte der Verbindungsteile verletzt es oft die Leitungen oder bricht die elektronischen Teile beim Brechen.Verhinderung des Rissens der Lötverbindung und der Teile und Verbesserung der Produktivität und Qualität.

Mit einem Kreismesser oben und der Ambossklinge unten, wenn das Brett zur Ambossklinge fließt, verschieben Sie den Schalter, und die Ambossklinge bewegt sich seitlich zum eingestellten Punkt,dann wird die PCB-Board mit einem glatten Schnitt und keine Burrs abgeschnitten.

Die Vorwärts- und Stopppunkte können bei der Fütterung nach der Plattenlänge eingestellt werden, der Stopppunkt für die künstliche Einstellung.

Die größte Platenschnittbreite: ist unbegrenzt, die maximale Schnittlänge: 500 mm, die Platentiefe: 0,2-5,0 mm. Die Dicke zwischen den V-Rillen: 0,25-2,0 mm.

Die oberen und unteren Messer bestehen aus importiertem Hochgeschwindigkeitsstahl, der langlebig ist und wiederhergestellt werden kann.

Die Maschine kann mit einem kompletten Satz Förderband unterstützt werden, wodurch das geschnittene PCB automatisch ausgeschickt werden kann.

Der Speiseweg des Messerrads beträgt 0 bis 500 mm (die Werkzeuglänge kann angepasst werden).Die Höhe des Messerrads wird von 0 bis 2 mm fein abgestimmt, so dass es für PCBs verschiedener Dicke und der Tiefe des V-CUT-Grooves geeignet ist.Die Höhe der Arbeitsstation ist von 0 bis 50 mm normal.

 Spezifikationen

Größe: 880 mm X 460 mm X 560 mm
Die längste Minimierung: 460 mm / 720 mm
Mindestgeschwindigkeit: 100/200/300/500 mm/s
Minimierte Dicke: 0,6-3,5 mm
Maschinengewicht: 185 kg

Warum Sie uns wählen:

1.SMTfly­2A Pcb­Entpaneleizer Originalhersteller, Preisnachlässe

2. Dienstleistungen der technischen Unterstützung am Tag der Verheißung

3- Beschwerdestellung beschränkt, eine halbe Stunde zurück zu den Kunden

4Depanel Experten, die Bereitstellung von professionellen PCB-Unterprogramm

5- Zuverlässiger Maschinenhersteller, wir bekommen Experten-15, jeder hat mehr als 6 Jahre Erfahrung, die Qualität der Ausrüstung wird zufriedenstellend sein.

Wenn Sie die Maschine brauchen, kontaktieren Sie uns bitte:

WhatsApp/Wechat ((Donna): +86 152 7347 3462

E-Mail: s6@smtfly.com

SMTfly Elektronikfabrik
