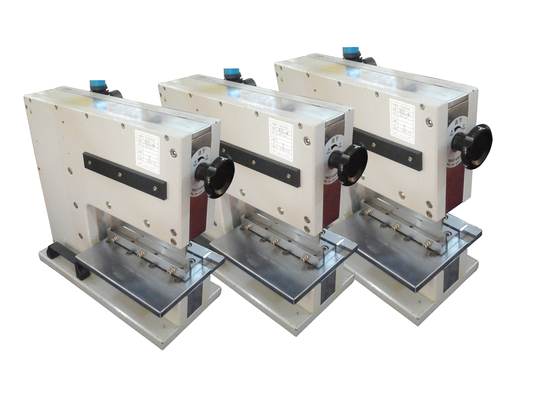

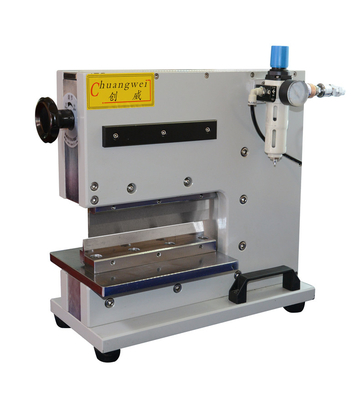

V-Cut-PCB-Prototypmaschine 0,3 mm - 3,5 mm mit Teilzählkapazität
Ideal für dicke PCBs
Kann mit Aluminium, FR4, CEM3 und anderen Substraten verwendet werden
Schritt halten mit der mittleren bis großen Produktionsmenge
Flexible oder ultradünne PCB in Paneele
Dicht bevölkerte PCB mit Komponenten, die sich zu nahe an der Punktlinie befinden, als dass sie von Standard-Depannelern verarbeitet werden können
Aluminium und metallisierte Substrate (zusätzlich zu FR4, CEM3 usw.)
Die PCBs werden durch die CWVC-200-Doppel-Keil-Messer in einer sanften Schaukelbewegung getrennt, die das Panel entlang der Punktlinie schert, ohne Belastung oder Beschädigung der PCBs oder Komponenten.Auch wenn metallisierte Leiterplatten verarbeitet werden wie z.B. mit Wärme erzeugenden LEDs, die eine Wärmeverteilung durch metallische Innenlagen erfordern wird diese Maschine den Schnitt leicht machen .
Futures:
Trennplatten mit einer Dicke von bis zu 2,0 mm (mit einer Mindesttiefe von 0,5 mm)
Kann mit Aluminium, FR4, CEM3 und anderen Substraten verwendet werden, einschließlich Substraten mit Metallinnerschichten
Trennt PCB mit Komponenten, die bis zu 0,5 mm von der Punktlinie entfernt sind
Sicher für die Verwendung mit flexiblen und dünnen PCBs
Glatte, leise pneumatische Antriebseinheit mit Fußpedalaktivierung

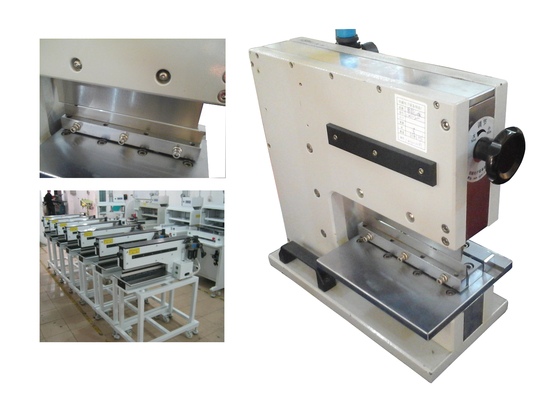

Keilförmige lineare Klingen, die sich auf V-Groove-Score-Linien ausrichten und in einer Schaukelbewegung betrieben werden
Die Bretter werden ohne Biegen oder Brechen getrennt
Keine Sicherheitsgefahren für den Bediener, da zwischen den oberen und unteren Klingen nie eine Lücke von mehr als 4 mm besteht

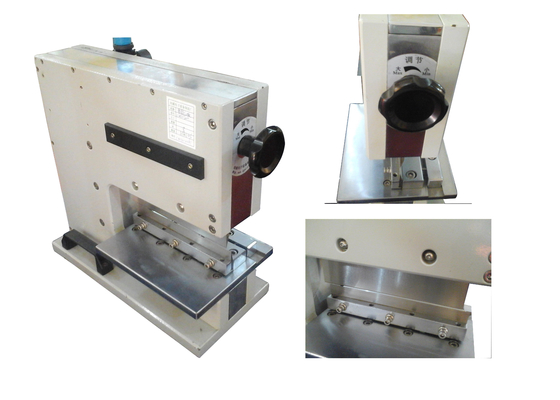

Anpassen der Klingen auf PCB-Score-Linie mit Drehknopf
Spezifikationen:
| Modell | CWVC-200 |
| Maximale Trennlänge | 200 mm |
| Maschine Größe | 620*230*400 mm |
| Schnittdicke | 0.3-3.5 mm |
| Maschinengewicht | 165 kg |
