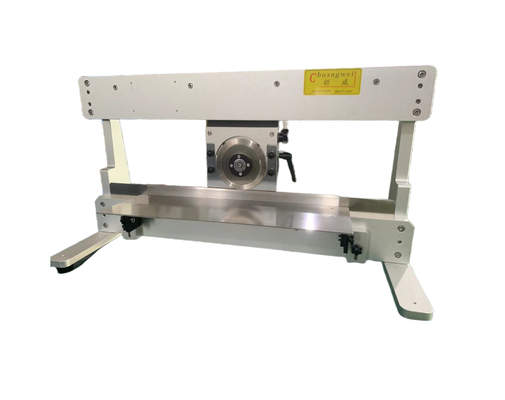

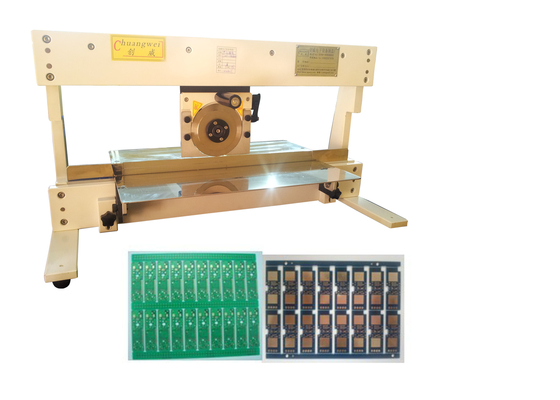

Manuelle Trennung von PCB-Depanels für 460 mm lange PCB- und LED-Panels
Spezifikation:
|
Modell |
SMTfly-1M |
|
Max. PCB-Schnittlänge (mm) |
460/700/1000/1500 |
|
PCB-Schnittgeschwindigkeit (mm/s) |
Handbuch |
|
Abtrennungsdicke (mm) |
0.6 bis 3.5 |
|
PCB-Schneidmaschine Größe (mm) |
400*780*480 |
|
PCB-Separator Gewicht (Kg) |
55 |
|
Härte der Klinge (HB) |
540 bis 567 |
|
Härte der Klinge (HRC) |
60 bis 63 |
|
Lebensdauer von Metallblättern (Jahr) |
0.5 |
|
Lebensdauer des PCB-Blades (Jahr) |
1 |
|
Garantie (Jahr) |
1 |
|
Lieferung (Tag) |
innerhalb von 5 Tagen |
|
Min. Reihenfolge (Set) |
1 |
|
Fähigkeit (Set) |
1000 Stück pro Jahr |
Detaillierte Produktbeschreibung:
1. Für Elektronik, Mobiltelefone, Computer, PCB, FPC (flexible Leiterplatte), LED.
2. Die Form ist aus SKH-11 Stahl, die Klinge ist SKH-9 (aus Japan).
Technische Merkmale:
1. Strukturelle Präzision, gleichmäßige Belastung, um interne Belastungen zu vermeiden.
2. Sicher und einfach zu bedienen
3. Für Elektronik, Mobiltelefone, Computer, PCB, FPC (flexible Leiterplatte)
Eigenschaften:

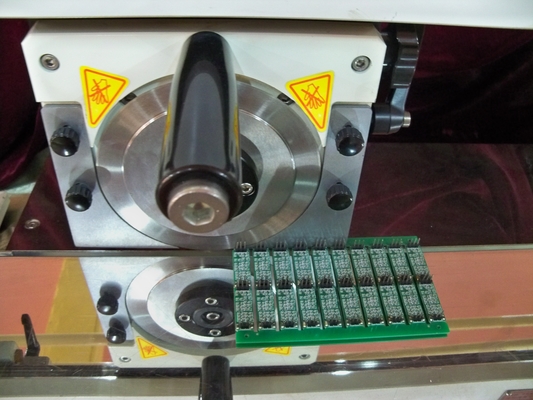

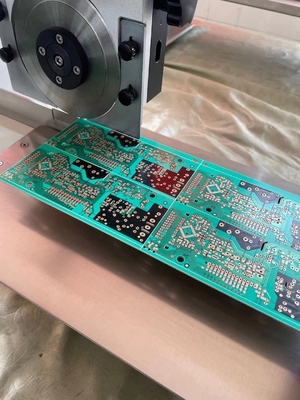

SMTfly-1M trennt sowohl kleine als auch große vorgeteilte PCBs. Die Tabelle und der Rest können kontinuierlich an die am besten geeignete Arbeitsposition angepasst werden.Der Schlitz zwischen der linearen Klinge und dem Rest kann so eingestellt werden, dass die Seitenstreifen durchfallen und sortiert werdenDas PCB wird mit seiner vorgezeichneten Rille auf die lineare Klinge gelegt und die kreisförmige Klinge wird dann von Hand über das PCB gezogen.Der Abstand zwischen dem oberen Leitfaden und der linearen Klinge ist einstellbar, um sicherzustellen, dass das PCB nur in der vorgegebenen Rille getrennt wird . Die vorgegebenen Rillen können durch eine beliebige Anzahl von Ausschnitten unterbrochen werden. Wenn Komponenten über die Rille projizieren, muss die lineare Klinge weggelassen werden. In diesem Fall kontaktieren Sie uns bitte.
Bitte beachten Sie:
Für die Trennung von unkomplizierten Platten oder die Abgrenzung von Randabfällen reichen häufig runde Messer aus.Eine bessere Qualität kann erreicht werden, wenn die Trennung gleichzeitig mit linearen Messern entlang der gesamten Länge der Platte durchgeführt wird (.g. CWVC-3 CWVC-2L CWVC-450 CWVC-480).
Weitere Informationen können Sie uns gerne kontaktieren:
E-Mail: sales@dgwill.com
Wechat/Skype: +86 18166146357
24-Stunden-Service, Willkommen bei Anfragen!!
