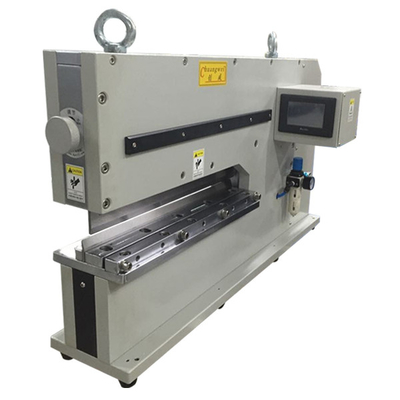

Lineare PCB-Abtrennplatten mit belastungsfreier Schaukelbewegung
Spezifikationen für die Leiterplatte:
|
Modell: |
SMTfly- 450 |
|
Die maximale Schneidlänge: |
450 |
|
PCB-Abplattenmaschine Größe: |
780 mm x 500 mm x 620 mm |
|
Die maximale Schneiddicke: |
0.3-3.5 mm |
|
Arbeitsbereich: |
330*220 mm |
|
Gewicht der PCB-Abtauchmaschine: |
185 Kilo |
Unser Wettbewerbsvorteil:
mit einer Leistung von mehr als 1000 W
Die Maschine ist pneumatisch angetrieben und elektrisch gesteuert.Auch
empfindliche SMD-Komponenten wie Keramikkondensatoren durch den separaten Prozess nicht beschädigt werden.Aufgrund der speziellen Konstruktion der Messer können auch Bretter mit hohen Komponenten in der Nähe der Kanten sicher getrennt werdenAuf der Grundlage einer bewährten Trennmethode werden Keilmesser verwendet, um die Platten innerhalb der Rille zu schneiden.Dies ermöglicht es, Bretter mit einer Dicke von weniger als 1 mm sicher und ohne Belastung zu trennen.
Anwendungsbereich:
Schneiden von Aluminium-Basisplatten, FR4, Glasfasern, PCBA, etc.
Bitte hinterlassen Sie eine Nachricht an: s1@dgwill.com
Eigenschaften:
Ideal für dicke PCBs
Kann mit Aluminium, FR4, CEM3 und anderen Substraten verwendet werden
Schritt halten mit der mittleren bis großen Produktionsmenge
Flexible oder ultradünne PCB in Paneele
Dicht bevölkerte PCB mit Komponenten, die sich zu nahe an der Punktlinie befinden, als dass sie von Standard-Depannelern verarbeitet werden können
Aluminium und metallisierte Substrate (zusätzlich zu FR4, CEM3 usw.)
Die PCBs werden durch die CWVC-450-Doppel-Keil-Messer in einer sanften Schaukelbewegung getrennt, die die Platte entlang der Punktlinie schert, ohne dass die PCBs oder Komponenten belastet oder beschädigt werden.Auch wenn metallisierte Leiterplatten verarbeitet werden wie z.B. mit Wärme erzeugenden LEDs, die eine Wärmeverteilung durch metallische Innenlagen erfordern wird diese Maschine den Schnitt leicht machen .
SMTfly-450 pcb depanel schneidet auch flexible und ultradünne PCBs (bis zu 0,5 mm dick) sauber, ohne zu reißen oder zu reißen, auch wenn empfindliche Komponenten wie empfindliche keramische Kondensatoren,sind innerhalb von 0Die linearen und nicht kreisförmigen Schneidflächen ermöglichen eine schnellere Trennung ohne zusätzliche Belastung.
Die Ausrichtung zwischen den linearen Schneidklingen des CWVC-450 und der Schnittlinie des Panels erfolgt mit einem Knopf an der Oberseite der Maschine.Die schmale Trennung zwischen Ober- und Unterblätter (maximal 4 mm) schützt den Bediener vor den Blatträndern
Vorteile:
1Die Schnittgeschwindigkeit beträgt eine Segmentierung für eine Sekunde, gesteuert durch einen pneumatischen Pedalschalter.
2Der Einstieg des Schneidensatzes ist passiv, so dass die Schneidtangente und die Position sicher kontrolliert sind.
3Bei dem Schneiden ohne Walzen (Rundmesser, gerade Messer) gibt es keinen Staub, keinen Motorantrieb und keine Verunreinigung durch Kohlenstoffpulver.
4Mit dem reibungslosen Schneiden gibt es keine Metallrückstände.
5. Die Klinge kann 600000 mal ohne Stromversorgung verwendet werden, wodurch der Verlust und der Wechsel von elektrischen Produkten vermieden wird.
6. Die Maschine verwendet einen 5-7 kg schweren Luftkompressor ohne speziellen Schneidplatz, und er wird mit dem Rostöl gewischt.
