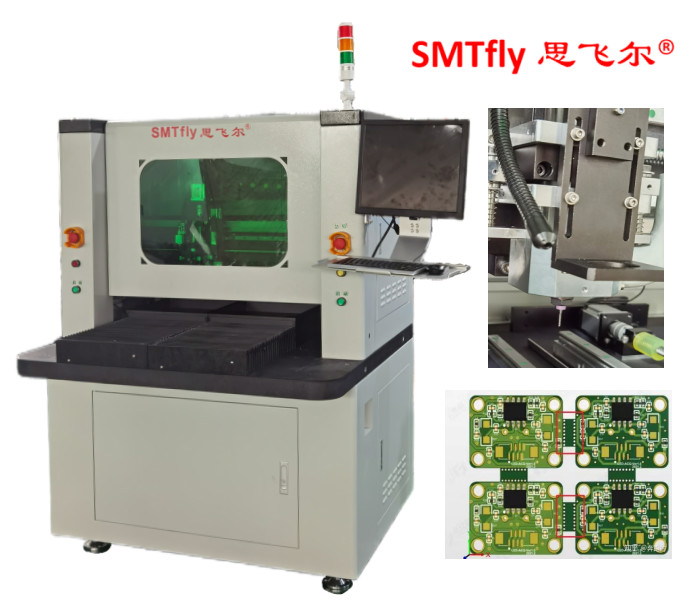

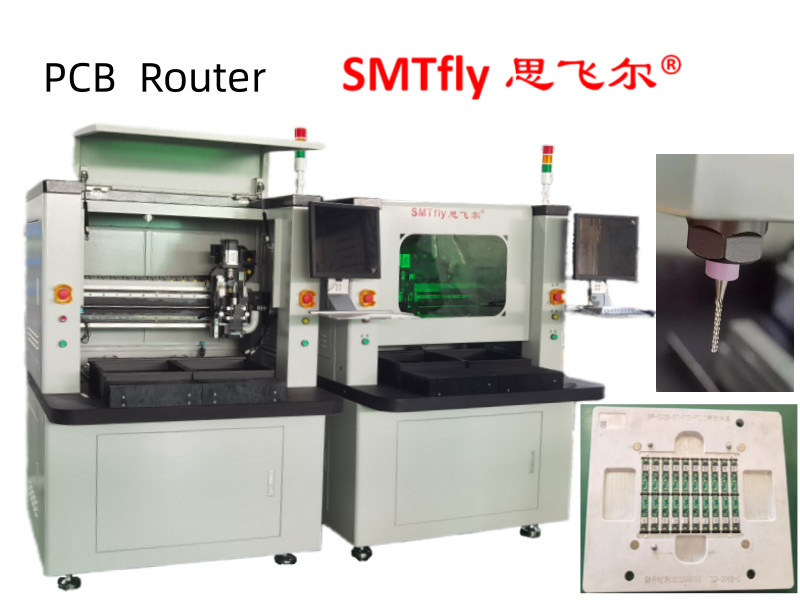

PCB-Abschließung für die Computerindustrie mit 0,001 mm Achsenpräzision
Hardware
SPINDLE Morning Star Spindel und Wechselrichter
CCD: Sony 520-Linien-Industrie-Kameras
LENS: Komputar EX2C
Schraube: TBI Präzisions-Bohrschrauben
Leitfaden: HIWIN-Verbreiterung Importierte lineare Leitbahnen
Motor: JiaBao LCF-Serie
I/O-Kontrollkarte: HFC PCI-9074
Steuerungskarte des Fahrers: HFC PCI-9074
I/O CARD: PCI-9074-64 Stück/-38 Stück
Statische Reinigung: STATIC-ST401A Reihe
Computer: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G)
Maschinenschnittstelle: AOC LCD17",Logitech-Maus
Software
| Steuerungssystem | Windows XP Professional (Service3, v.3244) |
| GUI-Betrieb | Chinesische Windows XP |
| Programmierbearbeitung | Inline |
| Sehsystem | CCD-AOTU-Offset |
| Steuerungssystem | F1.0.2 Version |
Leistungsparameter
Gesamtheit
Abmessungen (W*D*H): 1220mm*1450mm*1420mm
Gewicht: 550 kg
Höhenverschiebung: 60~110 mm
Manipulator
Motortyp: JiaBao-Serie
Wiederholbarkeit der Positionierung: 0,001 mm
Arbeitsfläche der Achse (max.): 680 mm*360 mm*50 mm
Arbeitsplatz
PCB-Fixation: Standard, Spezialisierung
Beförderung und Entladung von PCB: Handbuch
PCB-Größe (maximal): 322mm*322mm
PCB-Dicke (maximal): 5 mm
Einrichtung
Steifheitsbefestigung: Standard
Befestigungsstücke: Maschinen
Spindelmotor
Leistung: 400 W
Spindel: 50000 Rpm/min
Schutz: Selbst/Windkühlung
Wechselschneider: Spezialisierung
Routing-Fähigkeit
Schnittgeschwindigkeit (max.): 100 mm/s
Fahrgeschwindigkeit (max.): 3000 mm/s
Schnittgenauigkeit:0.01 mm
Vakuumsystem
Vakuumleistung:2.2KW Wechselstrom 380V
Staubsauger
Versorgungsunternehmen
Leistung: 2,2 kW AC380V
Luftzufuhr: 2 bis 5 kg/cm2
Programmieren
Programmbearbeitung:Inline
Funktionsbearbeitung: Linie, Bogen, Kreis, U-Kurve
Speicherung von Programmen: HDD
Sichtsystem: SONE Farb-CCD
Fräsmaschine: AUTO
Vakuumaufbau: AUTO
Operationsüberwacher
Indikator: Indikator Maschinenzustand
Werkzeugprüfung: automatische Erkennung der Werkzeuglebensdauer, Verwendung von Zeitprüfungen
Motorschutz: Funktion zum Schutz vor Überhitzung, Überlastung und Niederspannung
Überlastprüfung des Motors: Überlastung, die Leitung ist normal, Niederspannungsschutzfunktion
Werkzeugnutzungsdauer: automatische Erkennung der Werkzeuglebensdauer,
Datenstatistik: Getrenntes Brettmodell, getrennte Zählung, verschiedene Zählmethoden
Fehlerrekord: Software zeichnet automatisch alle Alarme im Speicher der Maschinen auf
III. Genauigkeit
Achsenpräzision: 0,001 mm
Schnittgenauigkeit: 0,1 mm
IV. Sicherheit
Arbeitsbereichsschutz: Mit vier versiegelten Schutz
Türsensor: Mikro-Schalter-Sensor für Sicherheitstüren vorne und hinten (optional)
Notfall-Stoppknopf
3.Funktionsbeschreibung
1) X10-Zoom-Bild erleichtert die Programmierung und erhöht die Genauigkeit der Punktstellung
2) Zwei Schiebetische sorgen für gleichzeitige Ein- und Ausbewegungen, um die Anschlagzeit zu verkürzen und die Produktivität zu verbessern.
3) AUTO MARK Offset-System.CCD-Bild könnte den Pfad oder Routing überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren
4) Routng bit automatisch heben und verschieben Sie an den nächsten programmierten Punkt dann schneiden, um die Lebensdauer des Routing bit zu verlängern
5) Bau von Sicherheitstüren
6) Das CCD-Bild könnte den Weg oder die Routingvorbereitung überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren
4.Anwendung
Bohrer
