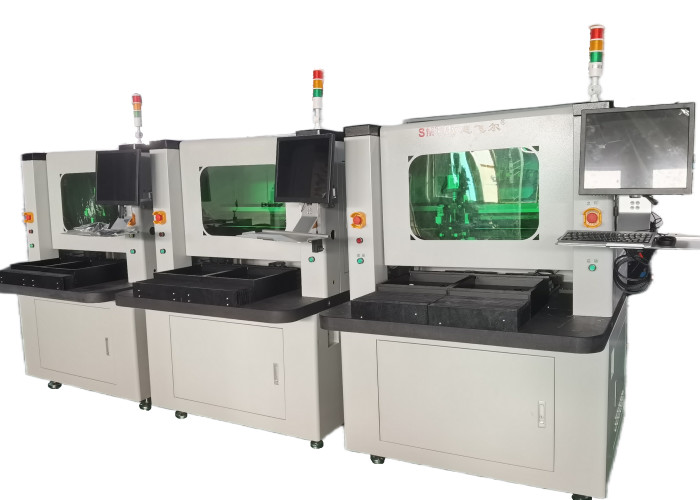

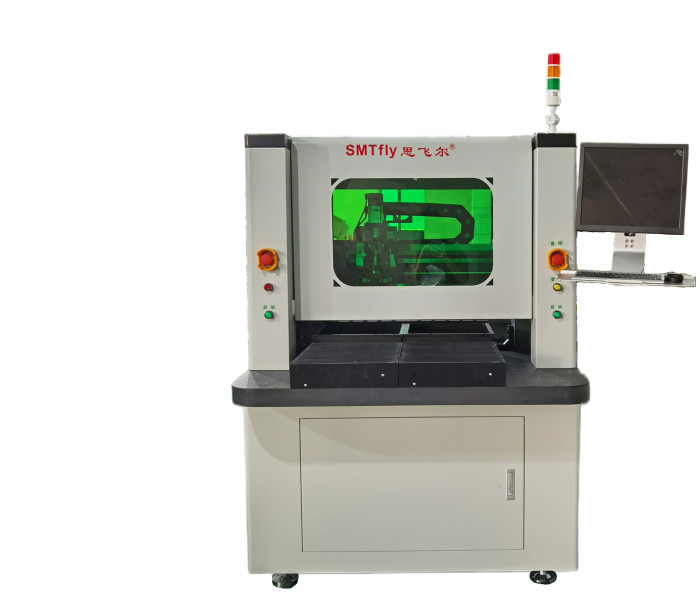

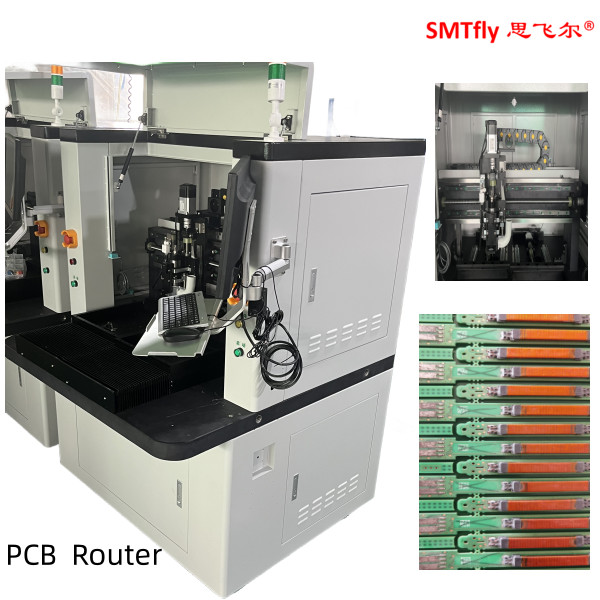

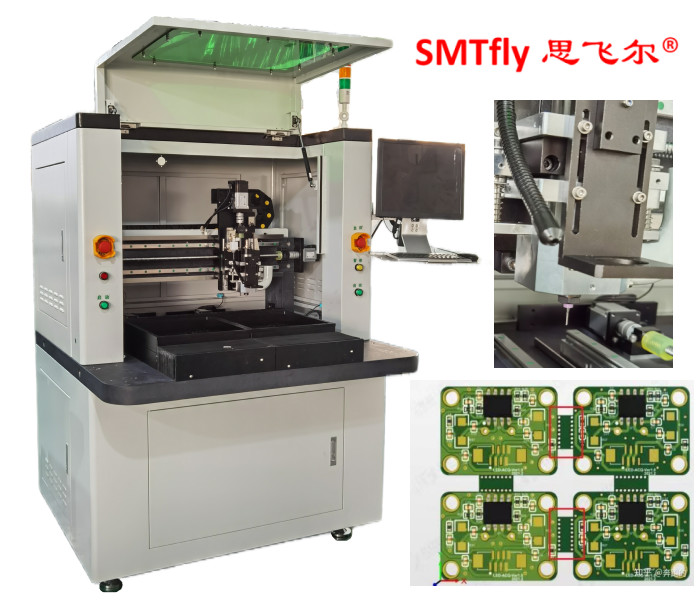

PCB-Depaneling CNC-PCB-Router-Maschine mit doppeltem Arbeitstisch,PCB-DepanelerProfil:
CW-F01 ist das neueste Hightech-Produkt einer neuen Generation mit automatischer visueller Identifizierungs- und Korrekturfunktion.von einem hochgenauen Panasonic-Servoantriebssystem zur schnellen und präzisen Positionierung, mit einer Genauigkeit von maximal 0,001 mm, um die hohe Qualität des Schneidens und die hohe Produktivität zu gewährleisten.
Spezifikation Software:
|
Steuerungssystem |
Windows XP Professional (Service3, v.3244) |
|
GUI-Betrieb |
Chinesische Windows XP |
|
Programmierbearbeitung |
Inline |
|
Sehsystem |
CCD-AOTU-Offset |
|
Steuerungssystem |
F1.0.2 Version |
Ausrüstung
SPINDLE Morning Star Spindel und Wechselrichter
|
CCD |
Industriebildkameras der Linie Sony 520 |
|
Linsen |
Komputa EX2C |
|
Schraub |
TBI Precision Ground Ball Screw Einfuhren |
|
Leitfaden |
HIWIN-Erweiterung Importierte lineare Leitbahnen |
|
Motor |
JiaBao LCF-Serie |
|
I/O Kontrollkarte |
HFC PCI-9074 |
|
Steuerungskarte für Fahrer |
HFC PCI-9074 |
|
I/O-Karte |
PCI-9074-64 Stück/-38 Stück |
|
Statische Reinigung |
Statik-ST401A-Serie |
|
Computer |
Die Anwendungsberechtigung für die Bereitstellung von Daten ist in der Verordnung (EG) Nr. 45/2001 des Europäischen Parlaments und des Rates [2] festgelegt. |
|
Maschinenschnittstelle |
AOC LCD17",Logitech-Maus |
Leistungsparameter:
|
Gesamtheit |
|
|
Abmessungen ((W*D*H) |
1220mm*1450mm*1420mm |
|
Gewicht |
550 kg |
|
Höhenverschiebung |
60 bis 110 mm |
|
Manipulator |
|
|
Typ des Motors |
JiaBao-Serie |
|
Wiederholbarkeit der Positionierung |
0.001 mm |
|
Arbeitsfläche der Achse (max) |
680 mm*360 mm*50 mm |
|
Arbeitsplatz |
|
|
Arbeitsplatz |
Standard, Spezialisierung |
|
Beförderung und Entladung von PCB |
Handbuch |
|
PCB-Größe (maximal) |
322mm*322mm |
|
PCB-Dicke (maximal) |
5 mm |
|
Einrichtung |
|
|
Starrheitsbefestigungen |
Standard |
|
Befestigungsbefestigung |
Maschinen und Apparate |
|
Spindelmotor |
|
|
Macht |
400 W |
|
Spindel |
50000 Rpm/min |
|
Schützen |
Selbstkühlung/Windkühlung |
|
Wechsel-Schneidmaschine |
Spezialisierung |
|
Routing-Fähigkeit |
|
|
Schnittgeschwindigkeit (max.) |
100 mm/s |
|
Fahrgeschwindigkeit (max.) |
3000 mm/s |
|
Schnittgenauigkeit |
0.01 mm |
|
Vakuumsystem |
|
|
Vakuumleistung |
2.2KW Wechselstrom 380V |
|
Staubsauger |
|
|
Versorgungsunternehmen |
|
|
Macht |
2.2KW AC380V |
|
Luftversorgung |
2 bis 5 kg/cm2 |
Zertifizierung CE
