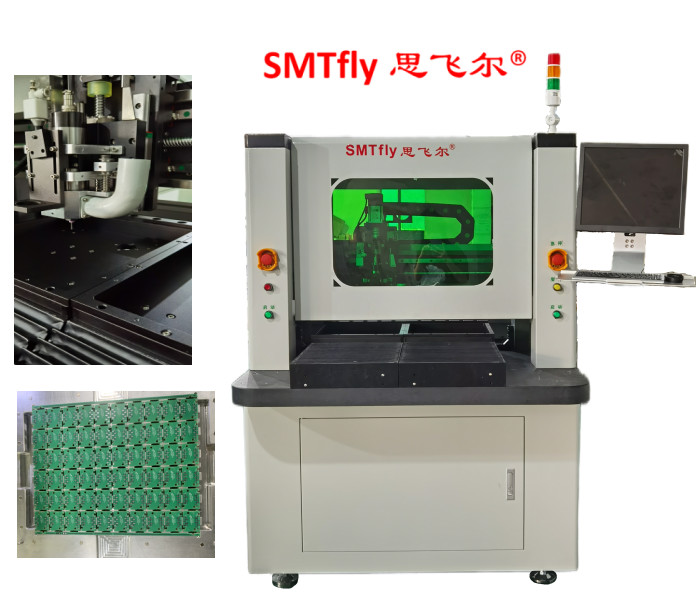

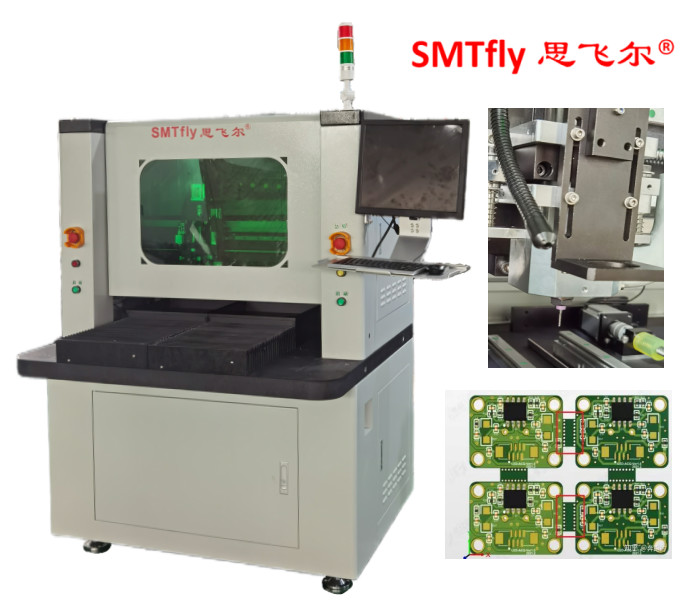

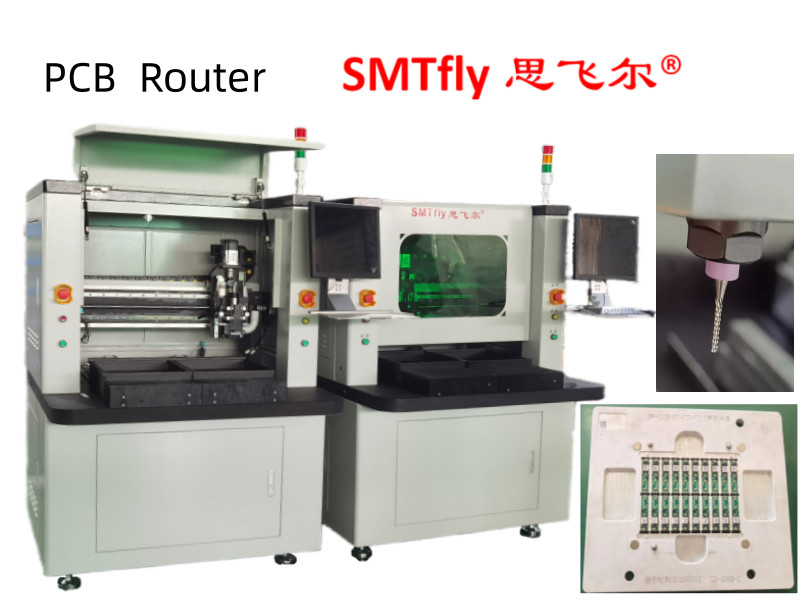

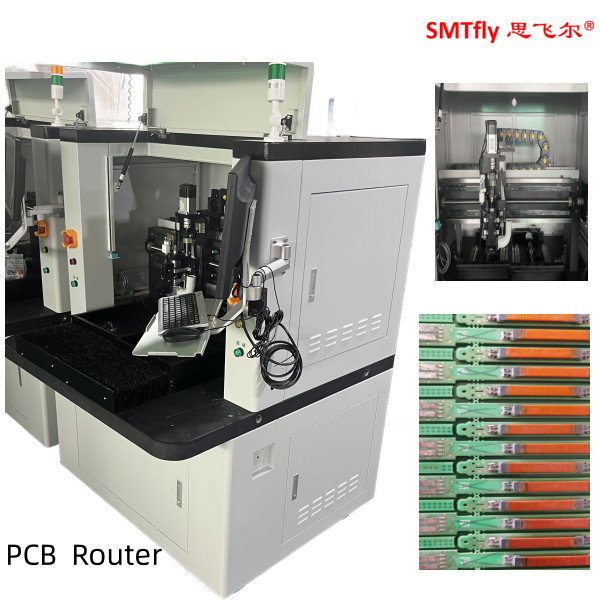

In der Y-Richtung betriebenes PCB-Ausstellen mit unterschiedlichen Schneidvorrichtungen
Die Verarbeitung des PCB-Panels erfolgt nur in der Y-Richtung und kann mit unterschiedlichen Schneidvorrichtungen ausgestattet werden.
Die Routingspindel ist auf ein Y-lineares System montiert, das das Panel in der Y-Richtung schneidet.
Spezifikation:
| I. Hardware | |
| Spindel | KAVO Spindel ((Modell:4051) |
| CCD | Industriebildkameras der Linie Sony 520 |
| Linsen | Komputa EX2C |
| Schraub | TBI Precision Ground Ball Screw Einfuhren |
| Leitfaden | HIWIN-Erweiterung Importierte lineare Leitbahnen |
| Motor | JiaBao LCF-Serie |
| I/O Kontrollkarte | HFC PCI-9074 |
| Steuerungskarte für Fahrer | HFC PCI-9074 |
| I/O-Karte | PCI-9074-64 Stück/-38 Stück |
| Statische Reinigung | Statik-ST401A-Serie |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Maschinenschnittstelle | AOC LCD17",Logitech-Maus |
| 2.Software | |
| Steuerungssystem | Windows XP Professional (Service3, v.3244) |
| GUI-Betrieb | Englisch Windows XP |
| Programmierbearbeitung | Inline |
| Sehsystem | CCD-AOTU-Offset |
| Steuerungssystem | F1.2.88 Version |
| Gesamtheit | |
| Abmessungen ((W*D*H) | 1280mm*1450mm*1480mm |
| Gewicht | 750 kg |
| Höhenverschiebung | 60 bis 110 mm |
| Manipulator | |
| Typ des Motors | JiaBao-Serie |
| Wiederholbarkeit der Positionierung | 0.001 mm |
| Arbeitsfläche der Achse (max) | 890 mm*560 mm*50 mm |
| Arbeitsplatz | |
| Festsetzung von PCB | Standard, Spezialisierung |
| Beförderung und Entladung von PCB | Handbuch |
| PCB-Größe (maximal) | 450*350 mm |
| PCB-Dicke (maximal) | 5 mm |
| Einrichtung | |
| Starrheitsbefestigungen | Anpassungs-Lösung |
| Befestigungsbefestigung | Maschinen und Apparate |
| Spindelmotor | |
| Macht | 150 W |
| Spindel | 60000 Rpm/min |
| Schützen | Selbstkühlung/Windkühlung |
| Wechsel-Schneidmaschine | Spezialisierung |
| Routing-Fähigkeit | |
| Schnittgeschwindigkeit (max.) | 80 mm/s |
| Fahrgeschwindigkeit (max.) | 2500 mm/s |
| Schnittgenauigkeit | 0.01 mm |
| Vakuumsystem | |
| Vakuumleistung | 3.5KW Wechselstrom 380V |
| Vakuum | Pflaume |
| Versorgungsunternehmen | |
| Macht | 2.0KW AC380V |
| Luftversorgung | 4 bis 6 kg/cm2 |
| Programmieren | |
| Programmierbearbeitung | Inline |
| Funktionsbearbeitung | Linie, Bogen, Kreis, U-Kurve |
| Speicherung von Programmen | Festplatten |
| Sehsystem | SONE Farbe CCD |
| Fräsmaschine mit Offset | Autos |
| Einstellung des Vakuums | Autos |
| Operationsüberwacher | |
| Indikator | Indikator Maschinenzustand |
| Werkzeugprüfung | Lebensdauer des automatischen Erkennungswerkzeugs, Verwendung von Zeitprüfungen |
| Motorschutz | Funktion zum Schutz vor Überhitzung, Überlastung und Niederspannung |
| Überlastprüfung des Motors | Haben Sie Überlastung, die Leitung ist normal, Niederspannung Schutzfunktion |
| Werkzeugnutzungszeit | Lebensdauer des Werkzeugs für die automatische Erkennung, |
| Datenstatistik | Getrenntes Brettmodell, getrennte Zählung, verschiedene Zählmethoden |
| Fehlerrekord | Software erfasst automatisch alle Alarme Speicher der Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001 mm |
| Schneidegenauigkeit | 0.1 mm |
| IV. Sicherheit | |
| Schutz der Arbeitsfläche | Mit vier versiegelten Schutz |
| Türsensor | Vor- und hinteren Sicherheitstür-Mikro-Schalter-Sensor (optional) |
| Notfall-Stoppknopf |
Eigenschaften:
1. Zwillingsarbeitstische werden abwechselnd geschnitten, es ist möglich, während eines anderen Tischschnitts PCB zu beladen und abzubrechen.
2. Spezielles Schneideresultat, das eine geringe Belastung, hohe Genauigkeit, hohe Qualität mit Router-Bit
3. Wechselnd geschnittenes anderes Programm
4. Benutzerfreundlich drastisch verbesserte Anzeigefunktion durch Verwendung von Touch-Panel
5. Reduzierte Betriebskosten mit der Funktion Z-Achsenhöhe mehrstufige automatische Umstellung nach Router-Bit-Lebensdauer ((Zählen Schneidblatt oder Entfernung) Management
6. Es entspricht mit großen PCB-Größe ((550mmx450mm durch Änderung für große Hauptbasis)
7. Verhindern Produktversagen durch die Erkennung von Router Bit fällt und kaputt
8. Erstellen Sie einfach Schneidprogramm, auch wenn es keine PCB CAD-Daten mit der Verwendung von TEACHING CAMERA ((Option)
