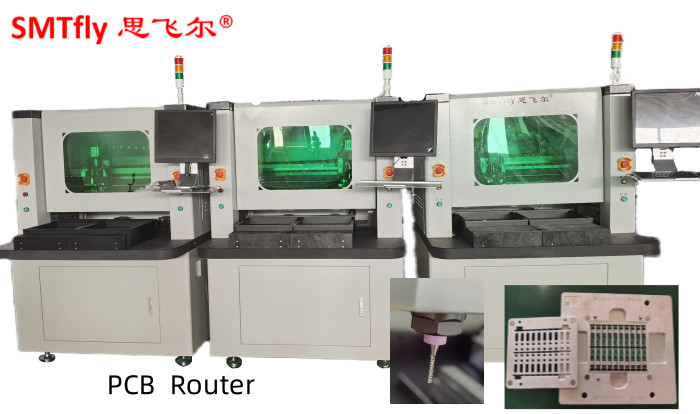

Dual Workstation Stand Alone Router-Maschine zur Entplatzierung von PCBA
Schnelle und effiziente PCB-Singulation

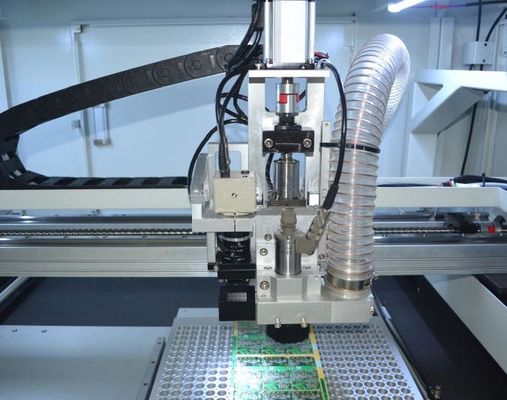

Bei der Betrachtung der zahlreichen verfügbaren Methoden zur PCB-Singulation ist es schwierig zu entscheiden, welche die beste sein könnte.und am schnellsten zu singulieren PCBsFür die belastungsfreie Entplatzierung verwenden wir ein Router-Bit, das die Belastung der Komponenten minimiert, sie intakt und effizient hält.Das Router-Bit-Anpassungssystem schaltet sich automatisch auf 5 verschiedene TiefenstufenDie Schnittgeschwindigkeit des Routers beträgt maximal 50 mm pro Sekunde, während die Fahrgeschwindigkeit maximal 800 mm pro Sekunde beträgt.Unsere PCB-Router enthalten auch eine Hochgeschwindigkeitsspindel, die die Präzision aufrechterhalten und gleichzeitig den Prozess beschleunigen wirdDer Rahmen hält mit präzisen Kugelschrauben an der X-, Y- und Z-Achse und ist mit einem Spindelmotor, der bis zu 60.000 Drehzahlen pro Minute erzeugt, schnell.
Flexible Paneldesigns sind durch die verschiedenen Schnittmuster, die auf den Routern verfügbar sind, leicht zu handhaben.Ein aus der Unterseite eingesetztes, auf Leuchten basierendes Staubvakuumsystem stellt sicher, dass es während der PCB-Singulation keine Verschiebung oder Verformung geben wird.
Einfach zu bedienen
Die PCB-Router sind nicht nur effizient und schnell, sondern auch sehr einfach zu bedienen.Bildverarbeitungssoftware erleichtert die Programmierung spezifischer Schnittwege mit der Point-and-Click-TechnologieDie eingebettete CCD-Kamera ermöglicht eine automatische Ausrichtungskompensation, wodurch die Entplatzierung noch unproblematischer wird.Unsere Maschinen sind auch wartungsarm..
Wert für einen geringen Preis
Die Wirksamkeit unserer Router ist unbestreitbar, schnell, effizient, einfach zu bedienen und sehr wartungsarm.
Spezifikation
| Modell | Die Daten sind in der Liste aufgeführt. |
| Standardarbeitsfläche | 320*320 mm |
| Macht | 220 V, 4,2 kW |
| Wiederholbarkeit des Manipulators | ±0,02 mm |
| Entschließung | ± 0,01 mm |
| Positionierung des Boards | Doppel-Arbeitsplatz mit Nest- oder Pin-Armatur |
| Standort des Panels | mit einer Breite von nicht mehr als 15 mm |
| Beförderung | Handbuch |
| Entladen | Handbuch |
| Größe der Platte | 320*320mm (Standard) |
| Paneldicke | 00,5-3,5 mm |
| Spindelmotor | KAVO Spindel |
| Werkzeugwechsel | Handbuch |
| Staubfilterungssystem | Staubsauger mit 3 kW |
| Sehsystem | Hochauflösende CCD-Videokamera |
| Programmieren | Bildunterstützte Punkt-zu-Punkt-Handbuchunterricht |
| Bearbeitungsfunktion | Dry-Run-Vision unterstützt / Testlaufmodus |
| Maschinengewicht | 500 kg |
| Maschinenabmessung | 113*140*108cm |
CE-Zulassung
