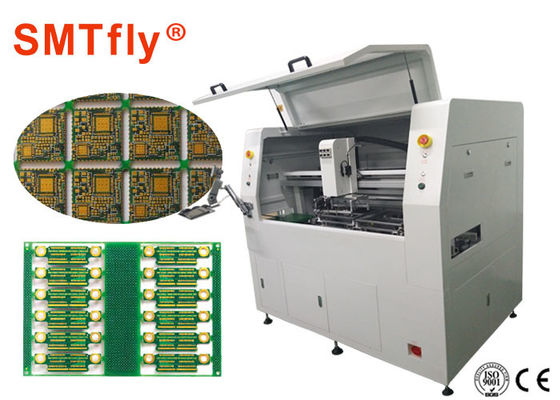

PCB-Scoring-Maschine für 4-Achsen-Steuerung mit glatter Schneidkante

Zwei-Schiebe-PCB-Trennscheib für die beste Depaneling-Lösung mit glatten Schneidkanten

Eigenschaften:

1. Zwei-Slide-PCB-Trennscheibe

2. Niedriger Stress

3Scharfe Schneide.

4. Manul-Ladung / Entladen

5. Schnitt mit hoher Geschwindigkeit durch 4-Achsen-Steuerung

6Einfaches Unterrichten mit Bildverarbeitung

Beschreibung

Zwei-Wege-Schiebeträger

Dieser Arbeitswechsler sorgt für einen gleichzeitigen Ein- und Aus-Arbeitsraum, um die Leerlaufzeit zu begrenzen, die wiederum den maximalen Ausgangswert erreicht.

Routenvervielfältigung

Der Benutzer muss nur zwei Bezugspunkte festlegen, um die gleiche Route zu duplizieren, was die Programmierzeit spart.

Routing-Bit-Abschnitte

Der Benutzer kann einen bestimmten Abstand festlegen und das Routing-Bit nach oben oder unten verschieben lassen, um einen neuen Abschnitt von Routing-Bit zu Schnittplatten zu erstellen, um die Lebensdauer des Routing-Bits zu vervielfachen.

Freundliche GUI

Es wird ein Windows XP-System und eine grafische Benutzeroberfläche (GUI) übernommen, die es dem Benutzer ermöglicht, das Programm leicht zu erlernen und zu verwenden.

Spezifikation

• Einstellung des Geräts: 2 Stationen
• Arbeitsbereich: X: 320 mm, Y: 320 mm, Z: 60 mm
• Schnittfläche: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• PCB-Komponentenhöhe: Oberseite: 15 mm Unterseite: 45 mm ((mit spezifischer Fassade)
• PCB-Dicke: 0,5 bis 3,0 mm
• Router-Bit-Durchmesser: 0,8 ~ 2,0 mm ((Option: Über 2,0 mm)
• Schnittgenauigkeit: ± 0,10 mm
• Positionierungsgenauigkeit: ± 0,01 mm
• Wiederholbarkeit der Positionierung: ± 0,02 mm
• Anzahl der verwendeten Achsen: 7 Achsen (X, YL, YR, Z, Carry, P/P, Förderer).
• Fahrgeschwindigkeit (maximal): X, YL, YR: 1000 mm/s, Z: 750 mm/s
• Schneidgeschwindigkeit (Max) : X, Y, Z: 100 mm/s (es ist nach der Spezifikation von Bit für die beste Geschwindigkeitsstellung)
• Spindelmotor: Hochgeschwindigkeitsmotor mit variabler Frequenz 150 Watt (max.50,000rpm)
• Bitwechsel: manuell
• Schneidfähigkeit: linear, kreisförmig, U-Kurve, Bogen, L-Kurve
• Motor der Achsen: 7 Achsen (150 Watt Wechselstrom-Servomotoren)
• Bit Shift Count: max. 2
• Streckenplanung: direkte Koordinaten-Eingabe oder manuelle Führung mit × 10 CCD-Kamera
• Sicherheitsbereichssensor: n/a
• Bitschnitterkennung: Standard
• Programmspeicher: Festplatte
• Programmsicherung: USB
• Betriebssystem: Windows 7
• Mensch-Maschine-Schnittstelle: Touchscreen Industrie-Monitor + Tastatur + Maus
• Beförderungsregelung: Manuelle Einstellung Max: Y: 350 mm Min: Y: 100 mm
• Beförderungslastkapazität: Max: 2 kg
• Beförderung und Entladung von PCB: automatisch
• Stromversorgung: 3 Phasen AC220V±3% 50Hz/60Hz, 3,5 kw
• Luft: 0,5 MPa
• Abmessungen: (W) 2002mm x (D) 1279mm x (H) 1716mm + 578mm Signalturm
• Gewicht: ca. 500 kg
