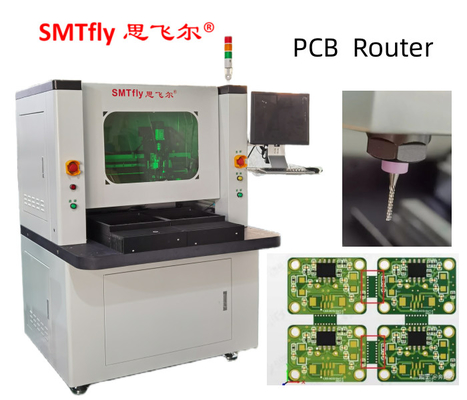

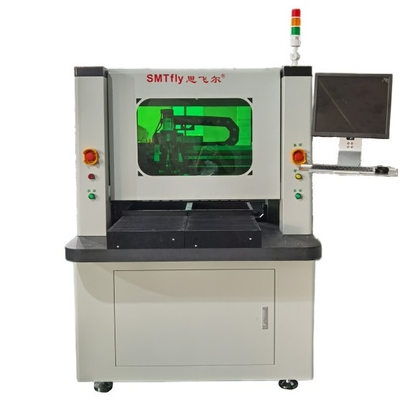

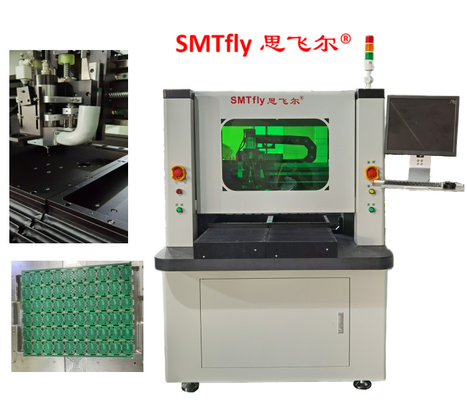

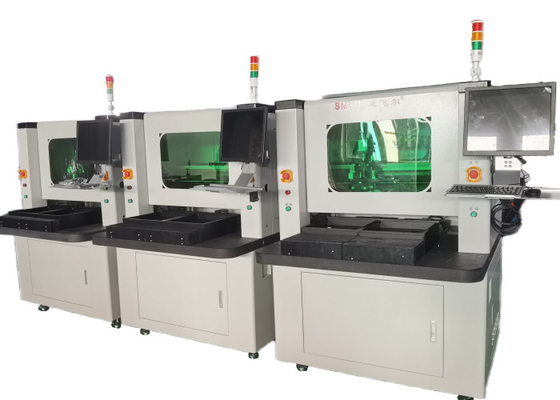

Tab-routed Depaneling PCB Router-Ausrüstung mit 650*500mm Arbeitsfläche
Es handelt sich um eine eigenständige Routermaschine, die speziell für die Routing (Entplatzierung) von Leiterplatten (PCBA) in einzelne Baugruppen entwickelt wurde.Die Maschine kann größere Leiterplatten in ihrer zwei Tischkonfiguration mit einer maximalen Plattengröße von 650 mm x 500 mm aufnehmenDie fortschrittliche Steuerungssoftware bietet benutzerfreundliche "visuelle" Programmierung für schnelle und genaue Online-Programmierung.
Leistungsparameter
|
Gesamtheit |
|
| Abmessungen ((W*D*H) | 1220mm*1450mm*1420mm |
| Gewicht | 550 kg |
| Höhenverschiebung | 60 bis 110 mm |
|
Manipulator |
|
| Typ des Motors | JiaBao-Serie |
| Wiederholbarkeit der Positionierung | 0.001 mm |
| Arbeitsfläche der Achse (max) | 680 mm*360 mm*50 mm |
|
Arbeitsplatz |
|
| Arbeitsplatz | Standard, Spezialisierung |
| Beförderung und Entladung von PCB | Handbuch |
| PCB-Größe (maximal) | 322mm*322mm |
| PCB-Dicke (maximal) | 5 mm |
|
Einrichtung |
|
| Starrheitsbefestigungen | Standard |
| Befestigungsbefestigung | Maschinen und Apparate |
|
Spindelmotor |
|
| Macht | 400 W |
| Spindel | 50000 Rpm/min |
| Schützen | Selbstkühlung/Windkühlung |
| Wechsel-Schneidmaschine | Spezialisierung |
|
Routing-Fähigkeit |
|
| Schnittgeschwindigkeit (max.) | 100 mm/s |
| Fahrgeschwindigkeit (max.) | 3000 mm/s |
| Schnittgenauigkeit | 0.01 mm |
|
Vakuumsystem |
|
| Vakuumleistung | 2.2KW Wechselstrom 380V |
|
Staubsauger |
|
|
Versorgungsunternehmen |
|
| Macht | 2.2KW AC380V |
| Luftversorgung | 2 bis 5 kg/cm2 |
CW-F01 Software:
| Steuerungssystem | Windows 7 |
| GUI-Betrieb | Englisch Windows 7 |
| Programmierbearbeitung | Inline |
| Sehsystem | CCD-AOTU-Offset |
| Steuerungssystem | F1.0.2 Version |
SMTfly und Chuangwei Packaging:
Warum haben Sie uns gewählt?
1- Ingenieure zur Verfügung, um Maschinen im Ausland zu bedienen.
Es stehen Ingenieure zur Verfügung, die in andere Länder geschickt werden können, um Maschinen zu schulen und technische Unterstützung anzubieten.
2Einjährige Garantie für die Maschinen mit Ausnahme der Zubehörteile.
Die robuste Rahmenkonstruktion und die japanischen Stahlblätter erhielten gute Beurteilung und Anerkennung durch Kunden in und aus dem Ausland.Kunden müssen nur die Frachtkosten tragen.
3Effektiver Kundenservice.
Wir alle zusammen sind stärker und klüger als jeder einzelne von uns.Um erfolgreich zu sein, müssen wir Verantwortung übernehmen, mit Kollegen und Abteilungen zusammenarbeiten,effektiv miteinander kommunizieren, Enthusiasmus fördern und an der Entscheidungsfindung teilnehmen.
4Die ausgereifte Technik und die Vorläufer der Verarbeitung machen hochwertige Maschinen.
Als größte Fabrik in Südchina haben wir 12 Jahre Erfahrung mit PCB-Separatoren und Schweißmaschinen.
Unser F&E-Team verbessert kontinuierlich die bestehenden Maschinen, um dem Marktentwicklungstrend gerecht zu werden
