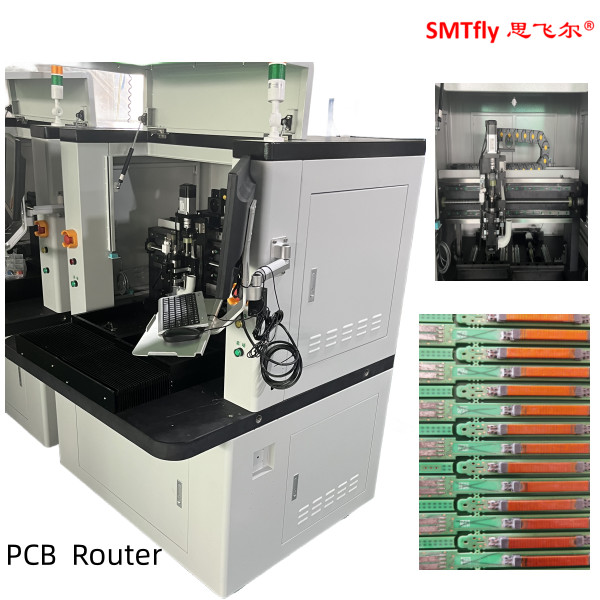

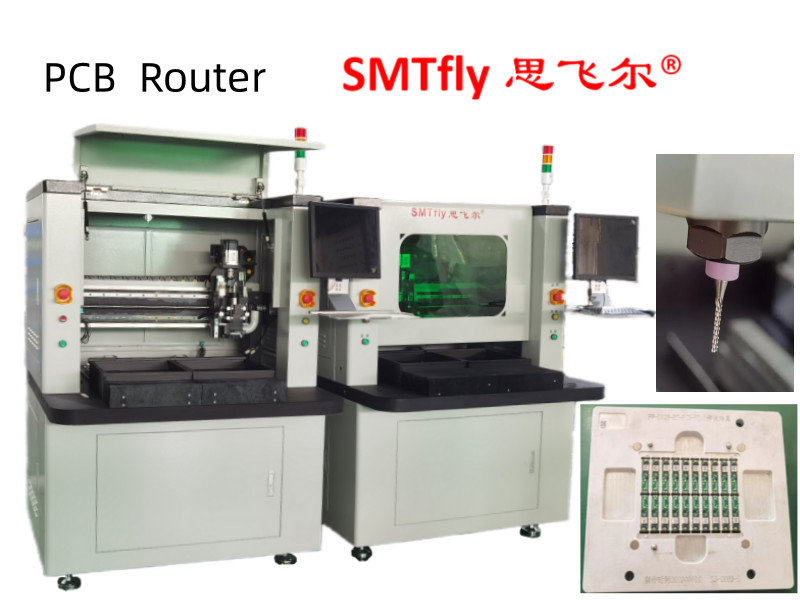

Zusätzliche Inline- oder Offline-PCBA-Router-Maschine,PCB-Depaneling-Maschine
1Eigenschaft:
1.X10-Zoom-Image erleichtert die Programmierung und erhöht die Genauigkeit der Punkteinstellung.
2.Zwei Schiebetische ermöglichen gleichzeitige Ein- und Ausbewegungen, um die Anschlagzeit für eine bessere Produktivität zu verkürzen.
3.AUTO MARK Offset-System.CCD-Bild könnte den Pfad oder die Routing-Situation überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren.
4. Hat Routing Bit Lebenszeit Überprüfung und Alarmsystem, um den Bediener daran zu erinnern, Routing Bits zu ändern, wenn es 120M Schnitt beenden.Mittlerer 2mm Schnitt der zweiten Fräspunkt, schneiden die letzten 2 mm den dritten Fräspunkt, um seine Lebensdauer zu verlängern.
5. Das CCD-Bild könnte den Pfad oder die Routingvorbereitung überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren.
2Vorteile:
1. Durch die Verwendung eines Doppelslide-in-place-Geräts reduzieren Sie die Wartezeiten für das Schneiden und erhöhen die Produktionskapazität.
2Vermeiden Sie künstliche Klappen, die durch das Rissen von Zinn und Teilebeschädigungen und andere Probleme verursacht werden.
3Vermeiden Sie die Verwendung von Stumpfen oder Falten, die durch mechanische Belastungen entstehen.
4. geeignet für das Fertigplattenbogen- und -linienschneiden.
5. Geeignet für kleine Teile des Endschnitts, Basisplatte eines Mobiltelefons, PDA, PC-Schnittstellenkarte und so weiter.
3. Spezifikation
| Modell | CW-F01-S |
| Standardarbeitsfläche | 320*320mm (Standard) |
| Macht | 220 V, 4,2 kW |
| Wiederholbarkeit des Manipulators | ±0,02 mm |
| Entschließung | ± 0,01 mm |
| Positionierung des Boards | Doppel-Arbeitsplatz mit Nest- oder Pin-Armatur |
| Standort des Panels | mit einer Breite von nicht mehr als 15 mm |
| Beförderung | Handbuch |
| Entladen | Handbuch |
| Größe der Platte | 320*320mm (Standard) |
| Paneldicke | 00,5-3,5 mm |
| Spindelmotor | KAVO Spindel |
| Werkzeugwechsel | Handbuch |
| Staubfilterungssystem | Staubsauger mit 3 kW |

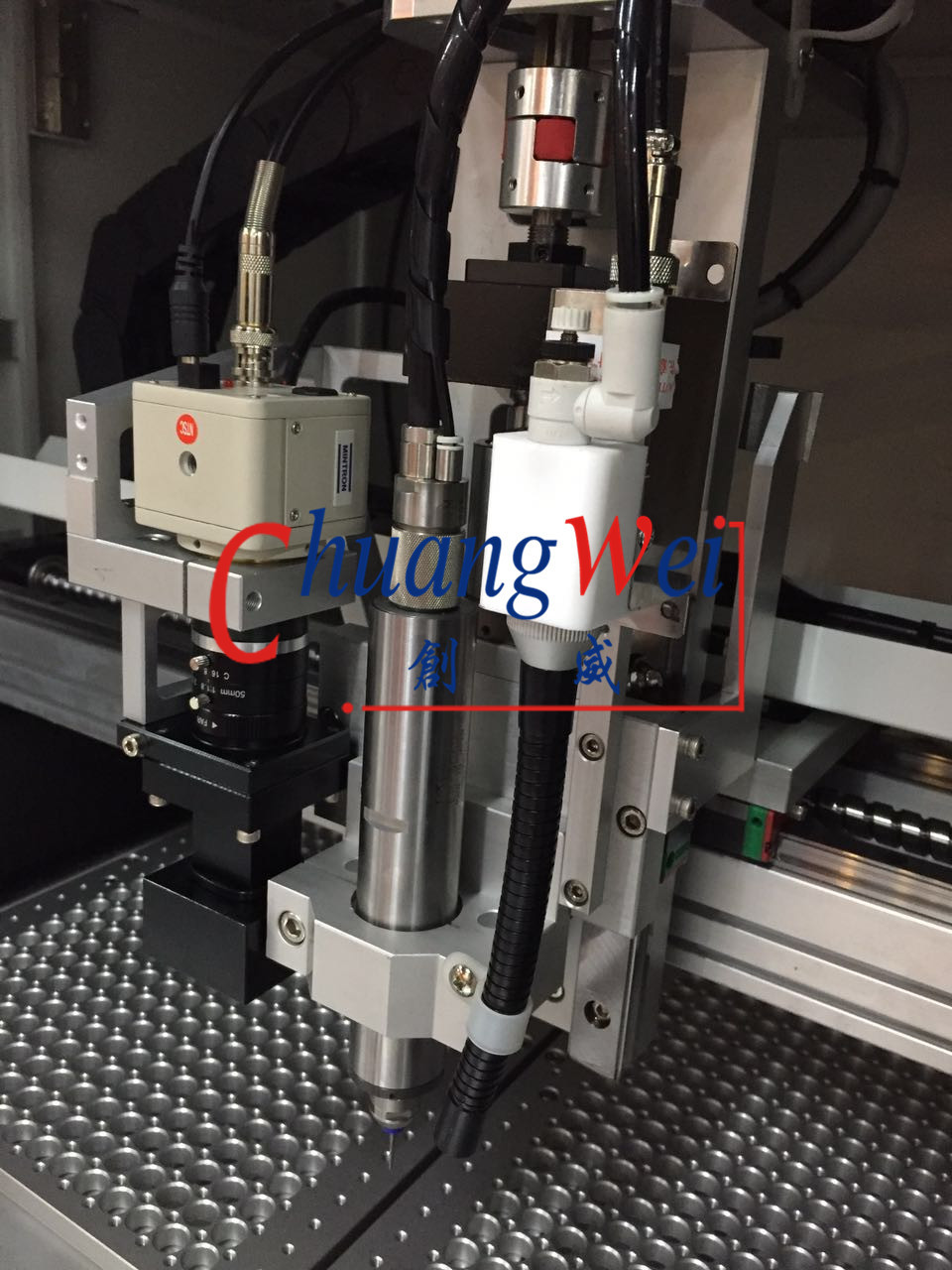

| Sehsystem | Hochauflösende CCD-Videokamera |
| Programmieren | Bildunterstützte Punkt-zu-Punkt-Handbuchunterricht |
| Bearbeitungsfunktion | Dry-Run-Vision unterstützt / Testlaufmodus |
| Maschinengewicht | 650 kg |
| Maschinenabmessung | 113*140*108cm |
Produktionsströme
CE-Zulassung
