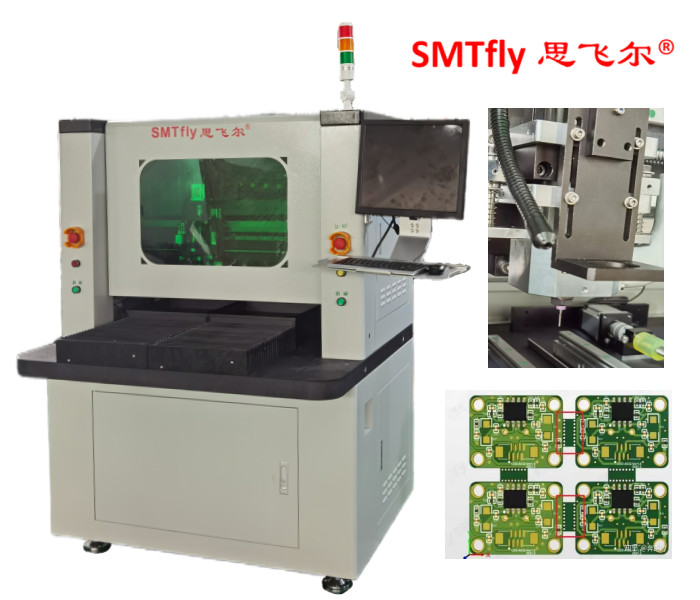

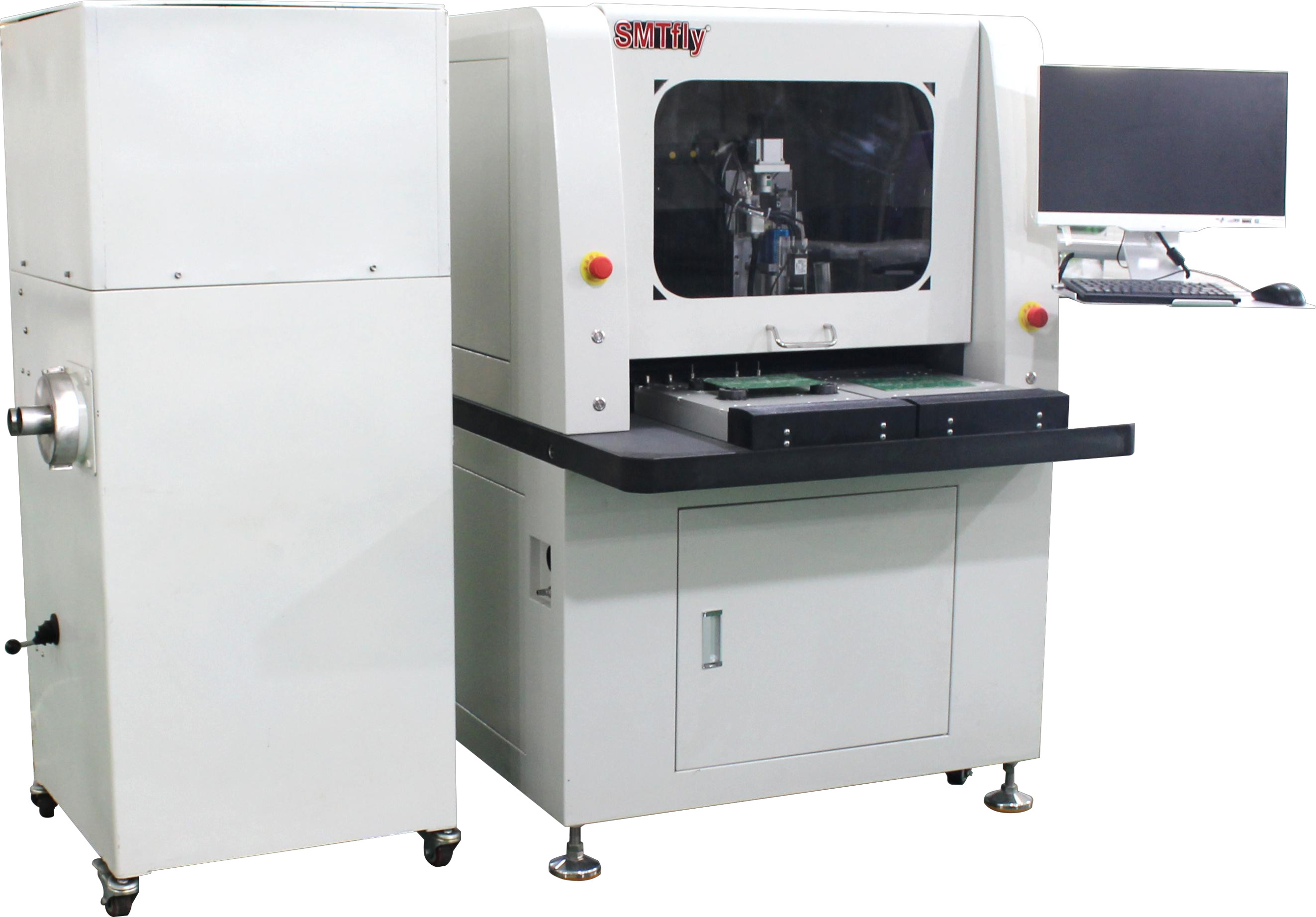

60000RPM FR4 Industrie-PCB-Depaneling-Router-Gerät,PCB-Trennstoff
Router für die PCB-AbschließungSpezifikation:
| I. Hardware | |
| Systemmodelle / -arten | Windows 7 |
| Gesamtheit | |
| Fußabdruck (LxWxH) | 800 mm*850 mm*1700 mm |
| Gewicht (ca. | 350 Kilo |
| Verstellbare Maschinenfußböden (für die Höhe) | 60 bis 110 mm |
| Manipulator | |
| Manipulationsmotor | Panasonic MINAS A5-Serie |
| Wiederholbarkeit des Manipulators | 0.001 mm |
| Achsenkonfiguration | |
| Maximale Achsbewegung (X,Y,Z) | 400 mm*650 mm*50 mm |
| Arbeitsplatz | |
| Positionierung des Boards | Anlageposition, universelle Positionierung des Fingers, Sichtkorrektur |
| Beförderung/Entladung | Handbuch |
| Routing-Bereich | 450 mm*350 mm |
| Paneldicke | 3 mm |
| Einrichtung | |
| Steifbefestigungen | Universalfinger und antistatische Befestigung |
| Spitzenklemme | Verwendung der Lochposition |
| Spindelmotor | |
| Macht | 100 W |
| Max. Geschwindigkeit | 60000 Rpm/min |
| Kühlung | Natürliche Kühlung und Luftkühlung |
| Bitgröße des Routers | 3 mm*3 mm |
| Werkzeugwechsel | Verwenden Sie einen speziellen Schlüssel |
| Routing-Fähigkeit | |
| Maximale Routinggeschwindigkeit | 100 mm/s |
| Wiederholbarkeit | 00,02 mm |
| Vakuumsystem | |
| Macht | 0.75KW220V Einphasenmotor |
| Filtration | Vertikal und horizontal |
| Versorgungsunternehmen | |
| Macht | 1.5KW AC220V |
| Luftversorgung | 4 bis 5 kg/cm2 |
| II. Software und Programmierung | |
| Systemplattform | Windows 7 |
| Systemstabilität | 24 Stunden ohne Ausnahme |
| Sehsystem | Präzisions-CCD-System zur Korrektur der Ausrichtung des Sehvermögens (SONY 250-Serie) |
| Programmieren | |
| Online-Betrieb | Online-Programmierung |
| Bearbeitungsfunktion | Gerade, diagonal, kreisförmig, kreisförmig |
| Anzahl der installierbaren Programme | Entsprechend der Kundenanforderung einen Lagerort auswählen |
| CCD-Kamera für die Programmierung einrichten | Fangchen F130 Hochpräzisions-SCD |
| Ausgleich für den Werkzeugdiameter | Bereitstellung verschiedener Winkel, um dem Benutzer die Wahl verschiedener Formen zu erleichtern |
| Filteränderung Einstellung von Intervall (Distanz) | automatischer Reinigungsfilter und Staub-zu-Staub-Sammelbox, wenn die Verarbeitung abgeschlossen ist |
| Operationsüberwacher | |
| 3-farbiges Turmlicht | 3-farbiges Licht überwacht die Arbeitsbedingungen der Maschine |
| Erkennung von Werkzeugbruch | Automatische Erkennung der Werkzeuglebensdauer und der Nutzungsdauer |
| Motorüberhitzungserkennung | Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Servoüberlasterkennung | Überlastung, die Leitung ist normal, Niederspannungsschutzfunktion |
| Verfolgung der Lebensdauer des Werkzeugs | Erkennung der Lebensdauer des Werkzeugs |
| PCB-Boardzähler | Schnittanteil, Schnittzählung, diversifizierte Art der Zählung. |
| Alarm für den Wechsel des Vakuumfilters | Nicht zur Verwendung im Vakuumfilter |
| Maschinelle Fehlerhistorie | Die Software zeichnet automatisch alle Alarme Speicher |
| III. Genauigkeit | |
| Genauigkeit der Achsenpositionierung | 0.01 mm |
| Routing-Genauigkeit | 00,02 mm |
| IV. Sicherheit | |
| Geschlossene Arbeitsfläche | Mit vier Dichtungen geschützt |
| Türverriegelungssensoren | mit einem Mikroschaltersensor |
| Notstoppknopf | - Ja, das ist es. |
PCB Depaneling Router Technische Eigenschaften:
1- Strukturelle Präzision, gleichmäßige Belastung, um interne Belastungen zu beseitigen
2. sicher, einfach zu bedienen
3. für Elektronik, Mobiltelefone, Computer, PCB, FPC (flexible Leiterplatten)
Unsere Vorteile und Dienstleistungen:
1
2. Dienstleistungen der technischen Unterstützung am Tag der Verheißung
3- Beschwerdestellung beschränkt, eine halbe Stunde zurück zu den Kunden
4- Depanel Experten, die Bereitstellung von professionellen PCB-Unterprogramm
5Installation und Ausbildung vor Ort
