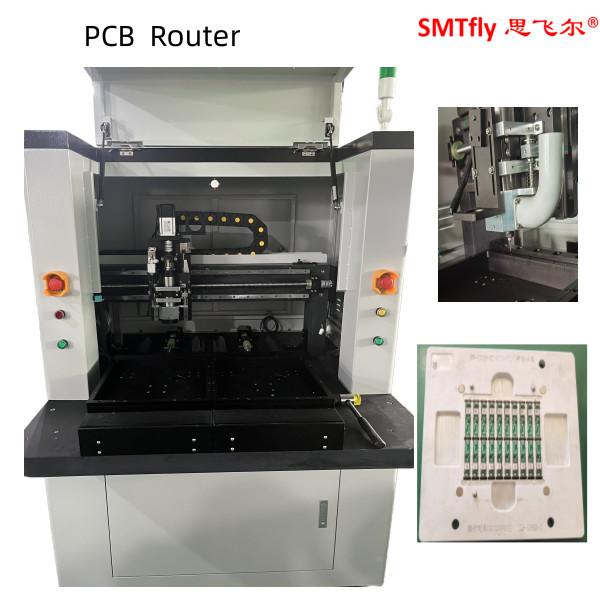

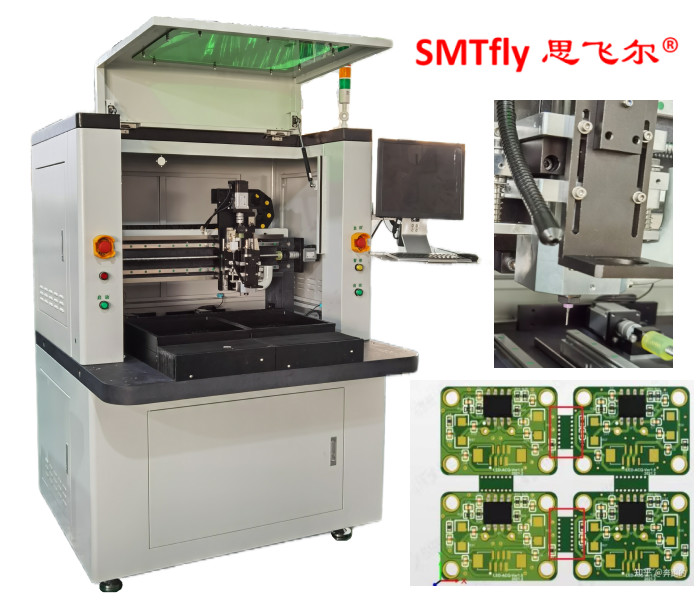

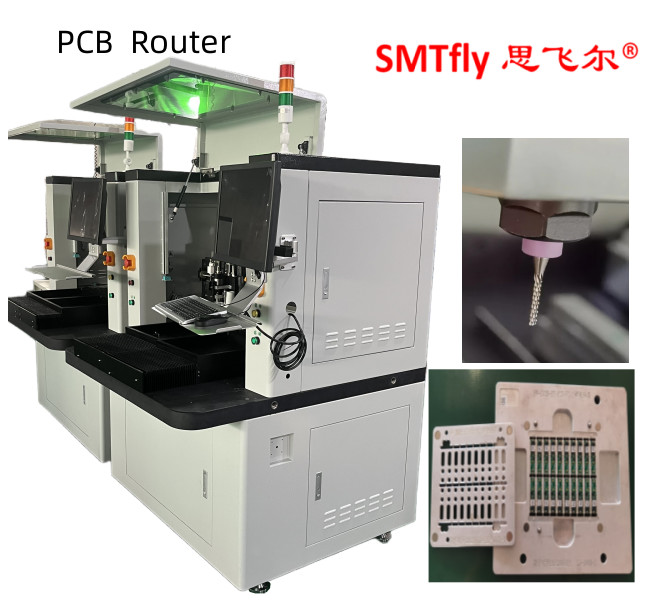

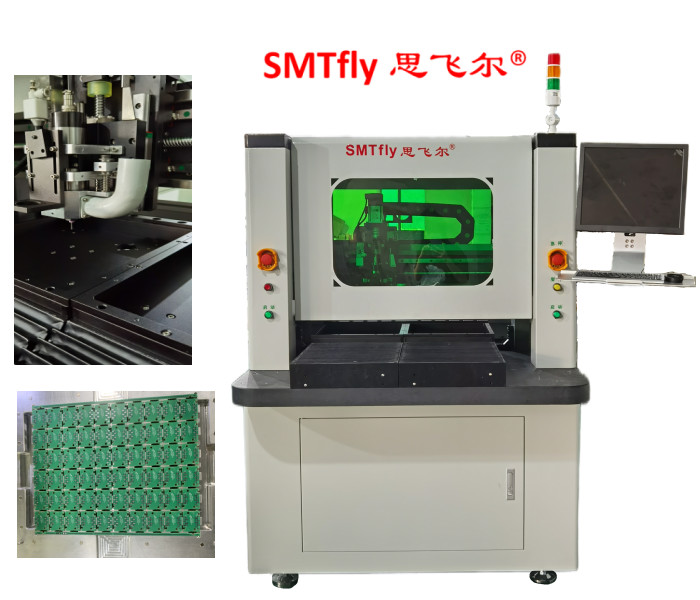

PCB-Abschließmaschine PCB-Route-Ausrüstung für 0,6-3,5 mm dicke TAB-PCB-Boards Eigenschaften:
1Glatte Schneidendurchläufe nur durch Routerschneiden.
2Es gibt nur geringe Verzerrungen auf dem PCB während des Schneidens, weil man einen Hochfrequenz-Spinelmotor verwendet.
3Einfach mit einer Berührung.
4- Kann Liner und Bogen mit Router-Maschine schneiden, die Beschränkung auf PCB-Design verringern.
5. Lesen Sie den QR-Code oder JIG BIT automatisch wählen Sie das Schneidprogramm aus oder überprüfen Sie die Übereinstimmung zwischen dem Schneidprogramm und JIG.
6Die starke Staubentnahme minimierte die Staubanschlüsse auf PCB.
7Er entwickelte ein leistungsstarkes Router-Bit, das die Lebensdauer und den Abfall erweitert.
8. Reduzieren Sie die PCB-Kosten, da Sie keine V-Rohre auf PCB machen müssen
Spezifikation:
| Abmessungen ((W*D*H): | 1220mm*1450mm*1420mm |
| Gewicht: | 550 kg |
| Höhenverschiebung: | 60 bis 110 mm |
| Typ des Motors: | JiaBao-Serie |
| Wiederholbarkeit der Positionierung: | 0.001 mm |
| Arbeitsfläche der Achse (max.): | 680 mm*360 mm*50 mm |
| PCB-Festigung: | Standard, Spezialisierung |
| Beförderung und Entladung von PCB: | Handbuch |
| PCB-Größe (maximal): | 322mm*322mm |
| PCB-Dicke (maximal): | 5 mm |
| Starrheitsbefestigungen: | Standard |
| Befestigungsanlage: | Maschinen und Apparate |
| Leistung: | 400 W |
| Spindel: | 50000 Rpm/min |
| Schutz: | Selbstkühlung/Windkühlung |
| Wechselschneider: | Spezialisierung |
Staubsauger:
| Modell | SMTfly-F01-SV |
| Abmessung | 650*400*1300 mm |
| Material | S/S 41 Kohlenstoffstahl |
| Steuerung | Eingebettet |
| Filter | 100% Polyester-Nadel - nicht gewebter Beutel |
| Fallmodus | Manueller Joystick + Schwerpunkt der Staubmasse fällt automatisch |
| Motor | 2 PS, 1,5 kW, 380 V |
| statischer Druck | 2000 mmAQ |
| Absaugdurchmesser unter Vakuum | 50 mm |
| Anordnung der Filtertüten | 8 PCS, 120 ((D) mm*500 ((L) mm |
| Oberflächenbehandlung | Einseitige Kalenderung |
| Reinigungsart | Staubkasten aus einer Schublade |
| Positionierungsrad | 4 Stück, 65 * 12 mm |
| Handrad | 2 Stück |
| Gewicht | 150 kg |
| Anmerkung | Versiegelte Zugangstür aus weichem Gummi und durchsichtige Tür |
Betrieb:
Schritt 1: Bevor Sie starten, prüfen Sie, ob der Motor die Fahrtrichtung normal ist oder nicht, und wannRichtig, prüfen Sie die starke Zugkraft von der Saug Anschluss: Der Luftanschluss hat eine starke Saugkraft; ansonsten Schwache Kraft reicht nicht aus.
Schritt 2: Es kann 24 Stunden lang kontinuierlich verwendet werden, da es nicht automatisch Staub entfernt, sollte es aufhören, wenn das Pulver und die Saugkraft der Verschmutzungsquelle schwach sind.
Schritt 3: Der manuelle Staubentferner befindet sich auf der linken oder rechten Seite der Kontrolltür.so dass der an den Filterbeutel befestigte Staub in die Staubsammelbox fällt.
Schritt 4: Regelmäßige Reinigung des Staubsammelraums nach der Staubmenge, wenn er zu 70% voll ist, andernfalls überfließt er
Schritt 5: Wenn der Staub gereinigt ist, schalten Sie zuerst ab und reinigen Sie dann das Pulver, nachdem die Ausrüstung vollständig gestoppt wurde.die Staubentnahmebox in die feste Position des Staubsammlers stellen, und die Teile sind versiegelt und weiterhin verwendet.
Schritt 6: Die Prüftür besteht aus einem Filtertuchrohr, durch das Tuchrohr wird Staub gefiltert und das Abgas ist saubere Luft.
