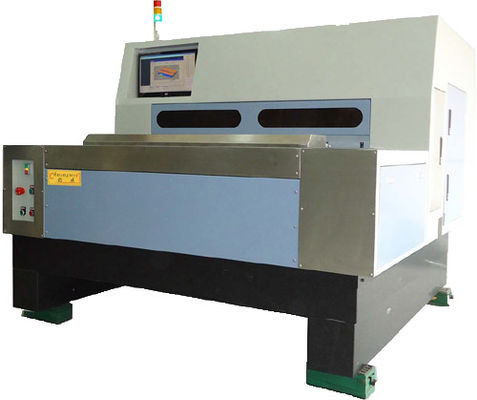

Vollautomatisches Maschine V zählendes V-geschnittenes PWB-Trennzeichen auf PWB-Platten
Kundenkommentare
Konfigurations-Parameter:
|
Einzelteil |
Parameter |
Anmerkung |
|
Größe |
× 1900 2280 ×1585mm |
L*W*H |
|
Arbeitshöhe |
920±50mm |
|
|
Gewicht |
3000kg |
|
|
Stromversorgung |
Wechselstrom 220V, 50/60HZ |
|
|
Kapazität |
3.0KW |
|
|
Luftdruck |
5kg/cm2 |
|
|
Arbeitsbühne |
Maximal: 1550mm*630mm |
|
|
Stärke |
0.3~3.2mm |
|
|
Blattspezifikt. |
Äußerer Durchmesser: φ120mm innerer Durchmesser: φ25.4mm |
|
|
Positionierung des Dübels |
Durchmesser: 2MM (7PCS) |
|
|
Min Distance zwischen der ersten v-Ergebnislinie u. Pin-Loch |
4.5MM |
|
|
Blattstärke |
2mm |
|
|
V-Nutreststärkegenauigkeit |
±2mil |
|
|
V-Nut Neigungsgenauigkeit |
±2mil |
|
|
V-Nut Ähnlichkeitspräzision |
±2mil |
|
|
Blatt-Schnittgeschwindigkeit |
6,000R.P.M. |
|
|
Schnittgeschwindigkeit |
0~50m/min |
|
|
Verlegen Sie Geschwindigkeit |
Maximales 70M/MIN |
|
|
Staub-Kollektor |
2in plombierendes 3.5KW |
Maschinen-Zusatz:
|
Zusatz |
Marke |
Ursprungsort |
Anmerkung |
|
Führungsschiene |
PMI |
Taiwan |
|
|
Leitspindel |
TBI |
Taiwan |
|
|
Servomotor |
Fuji elektrisch |
Japan |
|
|
Spindelmotor |
Fuji elektrisch |
Japan |
|
|
PC |
HP |
China |
HP 19" Bürocomputer |
|
Körper |
Marmor |
Jinan von China |
Eigenschaft:
1. Eigenschaften entsprechend automatische V-CUT Maschine PWBs/MCPCB, die mehrfache Disziplinen, digitales Erstausführungssystem errichtender Maschine PWBs/MCPCB automatischer V-CUT mit einbeziehen, das multidisziplinären gemeinsamen Entwurf und Simulation in der Entwurfsphase der Eigenschaften und der Leistung des Produktes für die Prüfung und die Prüfung verwendet, Produktleistung, um die Entwurfsziele zu treffen, Beschlusskonflikte und Störung zwischen den verschiedenen Disziplinen, um optimale Koppelung zu erzielen, die erheblich die Produktqualität und -Systemleistung verbessert.
2. Alle Basis der Maschine unter Verwendung des Granits „Tarzan Qing“ oder „Jinans Qing“ und die Beseitigung der Erfahrung, starke Starrheit, gute Stabilität zwingen.
3. X-Yz-Achse, die Antrieb unter Verwendung importierten leistungsstarken Wechselstromservomotorantriebs in Position bringt, um eine in Position bringende Hochgeschwindigkeitshochpräzision zu erzielen und Produktivität effektiv zu erhöhen.
4. Präzisions-Getriebe und leitendes System: importierter linearer Führer der Präzision und Präzisionskugelumlaufspindel, Gang der hohen Präzision, Standort.
5. Mit Dolchfunktionen für komplexen PWB-/MCPCB-Sprung Messer Verarbeitung
6. Verfügbar für die Hochpräzision, die für verschiedene Größen von V-Nutbrett 0,4 maschinell bearbeitet | 3.2mm unterschiedliche Stärke von Brettern
7. Das erste Messer in die Mitte des Nagel PIN 4.5mm über der minimalen Reserve
8. Der minimale Durchmesser eines Messers, das 114MM, die höchste Standzeit reibt
9. Unter Verwendung der chinesischen Operationsschnittstelle WINDOWS als Datenverarbeitungs- und Artikelnummermanagement.
10. Passend für einzelnes und doppeltes mit Seiten versehen, mehrschichtig, die vordere Oberfläche des Aluminiumplattenbrettgebrauches bildend.
11. Während V-CUT, das, mit Schreibpegelsteuerung, ReststärkeUntersuchungsfunktion verarbeitet.
12. Japans Importe des Hochgeschwindigkeitsspindelmotors, v-Nut schnitten keine Ränder, längere Standzeit
13. Benutzen Sie intelligente Kontrollsysteme, die ununterbrochene, stabile Operation, die zu schwierigem zur Fehlerbehebung einfach ist.
14. Messer, tiefe grafische numerische Steuerung des Messers, hohe Präzision, einfach zu lernen, einfach, das Ganze zu gründen.
15. Geben Sie die Informationen ein gleichzeitig, die AB, künstliche Steuerung, Primärverarbeitung haben.
16. Verfügbare (optionales) in hohem Grade leistungsfähige Staubabsaugung, die gehaltene saubere Werkstattumwelt sein kann
CER-Bescheinigung
