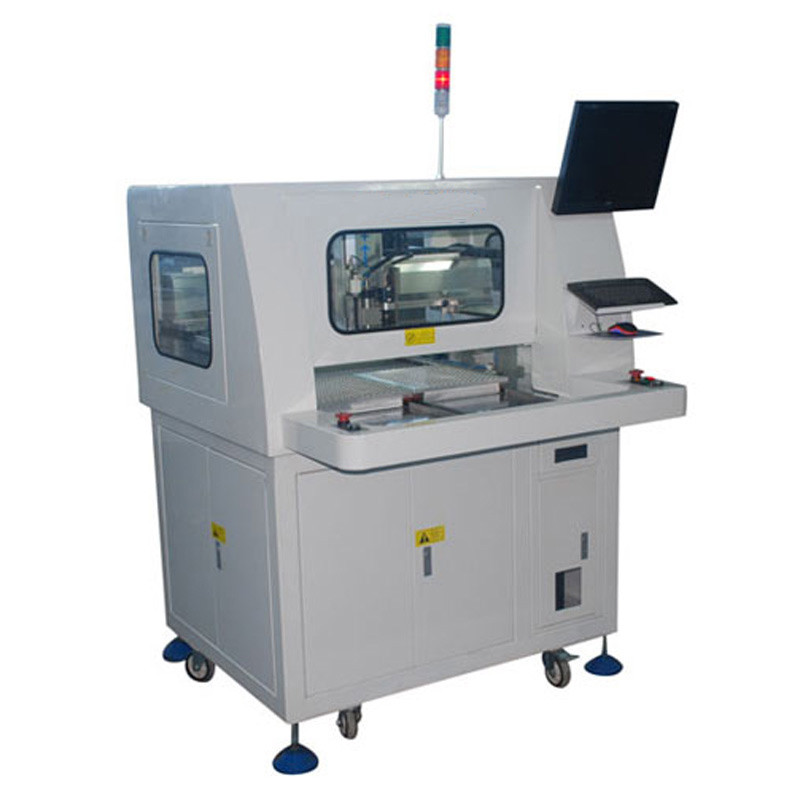

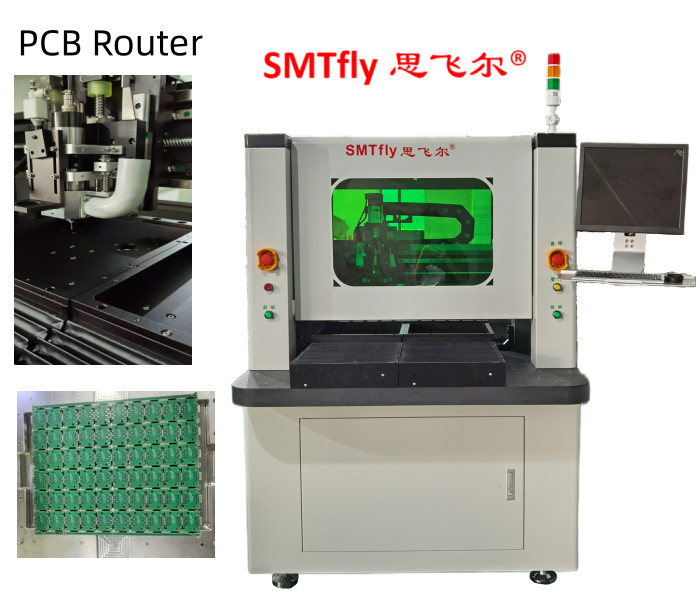

CNC, der Router-Maschinen PWBs Depaneling mit CD-Kamera-Ausrichtung programmiert
1. Maschinen-Stückliste
|
I. Hardware |
|
|
SPINDEL |
Morgen-Sternspindel und -inverter |
|
CCD |
Linie industrielle Kameras Sonys 520 |
|
LINSE |
Computar EX2C |
|
Schraube |
TBI-Präzisionsground-ball-Schraubenimporte |
|
Führer |
HIWIN, das importierte lineare Führungsschiene verbreitert |
|
MOTOR |
Reihe JiaBao LCF |
|
KARTE INPUTS/OUTPUT CONTRONL |
HFC PCI-9074 |
|
KARTE DES FAHRER-CONTRONL |
HFC PCI-9074 |
|
INPUT-/OUTPUTkarte |
PCI-9074-64pcs/-38pcs |
|
Statische Reinigung |
STATIC-ST401A Reihe |
|
Computer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
|
Maschinenschnittstelle |
AOC LCD17“, Logitech-Maus |
|
2. Software |
|
|
Kontrollsystem |
Windows XP Berufs (Service3, v.3244) |
|
Operation GUI |
Chinese Windows XP |
|
Programm redigieren |
Inline |
|
Visionssystem |
Ausgleich CCDs AOTU |
|
Kontrollsystem |
Version F 1.0.2 |
2. Leistungs-Parameter
|
Gesamt |
|
|
Maße (W*D*H) |
1220mm*1450mm*1420mm |
|
Gewicht |
550KG |
|
Höhe ausgeglichen |
60~110mm |
|
Manipulator |
|
|
Bewegungsart |
JiaBao-Reihe |
|
Positionierung von Wiederholbarkeit |
0.001mm |
|
Achsenarbeitsbereich (maximal) |
680mm*360mm*50mm |
|
Arbeitsplatz |
|
|
PWB-Fixierung |
Standard, Spezialisierung |
|
PWB-Laden/entladend |
Handbuch |
|
PWB-Größe (maximal) |
322mm*322mm |
|
PWB stark (maximal) |
5mm |
|
Fixturing |
|
|
Fixturing Starrheit |
Standard |
|
Fixturing-Fixierung |
Maschinerie |
|
Spindel-Motor |
|
|
Energie |
400W |
|
Spindel |
50000rpm/min |
|
Schützen Sie sich |
Selbst-/Windabkühlen |
|
Änderungsschneider |
Spezialisierung |
|
Verlegung von Fähigkeit |
|
|
Schnittgeschwindigkeit (Maximum) |
100mm/s |
|
Fahrgeschwindigkeit (Maximum) |
3000mm/s |
|
Präzision des Ausschnitts |
0.01mm |
|
Vakuum-Anlage |
|
|
Vakuumenergie |
2.2KW WECHSELSTROM 380V |
|
Vakuum |
Blei |
|
Dienstprogramme |
|
|
Energie |
2.2KW AC380V |
|
Luftzufuhr |
2~5KG/cm2 |
|
Programmierung |
|
|
Programm redigieren |
Inline |
|
Funktion redigieren |
Linie, Bogen, circula, U-Kurve |
|
Programmspeicher |
HDD |
|
Visionssystem |
SONE-Farbe-CCD |
|
Fräserausgleich |
AUTO |
|
Vakuumeinrichtung |
AUTO |
|
Operations-Monitoren |
|
|
Iindicator |
Iindicator-Maschinenzustand |
|
Werkzeugkontrolle |
Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
|
Motor sich schützen |
Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
|
Motor über ladender Kontrolle |
Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
|
Verwendbare Zeit des Werkzeugs |
Automatische Entdeckungsstandzeit, |
|
Datenstatistik |
Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
|
Fehleraufzeichnung |
Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
|
III. Genauigkeit |
|
|
Achsenpräzision |
0.001mm |
|
Schnittgenauigkeit |
0.1mm |
|
IV. Sicherheit |
|
|
Arbeitsbereich schützen sich |
Mit vier Siegelschutz |
|
Tür-Sensor |
Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
|
ErfordernisSTOPP-Taste |
|
3. Funktions-Beschreibung
1) X10 Summen-im Bild macht Programmierungs-easier&increase die Genauigkeit von der Punkteinstellung
2) Liefert Schiebetisch zwei gleichzeitig Bewegung rein und raus, um die Reißnagelzeit für bessere Produktivität zu verringern.
3) könnte SELBSTbild des KENNZEICHEN-Ausgleichs system.CCD check&simulate der Weg oder Verlegung, um unnötigen Fehler vor Ausschnitt zu verringern
4) Aufzug und Verschiebung Routng-Stückchen automatisch zum folgenden programmierten Punkt, der dann schneidet, um die Lebenszeit der Verlegung von Stückchen zu verlängern.
5) Sicherheitstür-Industrieentwurf
6) CCD-Bild könnte check&simulate der Weg oder Verlegung, um unnötigen Fehler vor Ausschnitt zu verringern
