Präzisionsdruckplatten-Schneideboden-PCB-Rundungsgeräte
1Eigenschaft:
1.X10-Zoom-Image erleichtert die Programmierung und erhöht die Genauigkeit der Punkteinstellung.
2.Zwei Schiebetische ermöglichen gleichzeitige Ein- und Ausbewegungen, um die Anschlagzeit für eine bessere Produktivität zu verkürzen.
3.AUTO MARK Offset-System.CCD-Bild könnte den Pfad oder die Routing-Situation überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren.
4. Hat Routing Bit Lebenszeit Überprüfung und Alarmsystem, um den Bediener daran zu erinnern, Routing Bits zu ändern, wenn es 120M Schnitt beenden.Mittlerer 2mm Schnitt der zweiten Fräspunkt, schneiden die letzten 2 mm den dritten Fräspunkt, um seine Lebensdauer zu verlängern.
5. Das CCD-Bild könnte den Pfad oder die Routingvorbereitung überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren.
2Vorteile:
1. Durch die Verwendung eines Doppelslide-in-Place-Geräts reduzieren Sie die Wartezeiten für das Schneiden und erhöhen die Produktionskapazität.
2Vermeiden Sie künstliche Klappen, die durch das Rissen von Zinn und Teilebeschädigungen und andere Probleme verursacht werden.
3Vermeiden Sie die Verwendung von Stumpfen oder Falten, die durch mechanische Belastungen entstehen.
4. geeignet für das Fertigplattenbogen- und -schnitt.
5. Geeignet für kleine Teile des Endschnitts, Basisplatte eines Mobiltelefons, PDA, PC-Schnittstellenkarte und so weiter.
3. Liste der Teile
| I. Hardware | |
| Spindel | KAVO Spindel |
| CCD | Industriebildkameras der Linie Sony 520 |
| Linsen | Komputa EX2C |
| Schraub | TBI Precision Ground Ball Screw Einfuhren |
| Leitfaden | HIWIN-Erweiterung Importierte lineare Leitbahnen |
| Motor | JiaBao LCF-Serie |
| I/O Kontrollkarte | HFC PCI-9074 |
| Steuerungskarte für Fahrer | HFC PCI-9074 |
| I/O-Karte | PCI-9074-64 Stück/-38 Stück |
| Statische Reinigung | Statik-ST401A-Serie |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Maschinenschnittstelle | AOC LCD17",Logitech-Maus |
| 2.Software | |
| Steuerungssystem | Windows XP Professional (Service3, v.3244) |
| GUI-Betrieb | Englisch Windows XP |
| Programmierbearbeitung | Inline |
| Sehsystem | CCD-AOTU-Offset |
| Steuerungssystem | F1.2.88 Version |
4. Parameter
| Gesamtheit | |
| Abmessungen ((W*D*H) | 1370mm*1650mm*1450mm |
| Gewicht | 650 kg |
| Höhenverschiebung | 60 bis 110 mm |
| Manipulator | |
| Typ des Motors | JiaBao-Serie |
| Wiederholbarkeit der Positionierung | 0.001 mm |
| Arbeitsfläche der Achse (max) | 830 mm*580 mm*50 mm |
| Arbeitsplatz | |
| Festsetzung von PCB | Standard, Spezialisierung |
| Beförderung und Entladung von PCB | Handbuch |
| PCB-Größe (maximal) | 320*320mm (kann angepasst werden) |
| PCB-Dicke (maximal) | 5 mm |
| Einrichtung | |
| Starrheitsbefestigungen | Verwenden Sie die Client-Lösung |
| Befestigungsbefestigung | Maschinen und Apparate |
| Spindelmotor | |
| Macht | 150 W |
| Spindel | 60000 Rpm/min |
| Schützen | Selbstkühlung/Windkühlung |
| Wechsel-Schneidmaschine | Spezialisierung |
| Routing-Fähigkeit | |
| Schnittgeschwindigkeit (max.) | 80 mm/s |
| Fahrgeschwindigkeit (max.) | 2500 mm/s |
| Schnittgenauigkeit | 0.01 mm |
| Vakuumsystem | |
| Vakuumleistung | 3.5KW Wechselstrom 380V |
| Vakuum | Pflaume |
| Versorgungsunternehmen | |
| Macht | 2.0KW AC380V |
| Luftversorgung | 4 bis 6 kg/cm2 |
| Programmieren | |
| Programmierbearbeitung | Inline |
| Funktionsbearbeitung | Linie, Bogen, Kreis, U-Kurve |
| Speicherung von Programmen | Festplatten |
| Sehsystem | SONE Farbe CCD |
| Fräsmaschine mit Offset | Autos |
| Einstellung des Vakuums | Autos |
| Operationsüberwacher | |
| Indikator | Indikator Maschinenzustand |
| Werkzeugprüfung | Lebensdauer des automatischen Erkennungswerkzeugs, Verwendung von Zeitprüfungen |
| Motorschutz | Funktion zum Schutz vor Überhitzung, Überlastung und Niederspannung |
| Überlastprüfung des Motors | Haben Sie Überlastung, die Leitung ist normal, Niederspannung Schutzfunktion |
| Werkzeugnutzungszeit | Lebensdauer des Werkzeugs für die automatische Erkennung, |
| Datenstatistik | Getrenntes Brettmodell, getrennte Zählung, verschiedene Zählmethoden |
| Fehlerrekord | Software erfasst automatisch alle Alarme Speicher der Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001 mm |
| Schneidegenauigkeit | 0.1 mm |
| IV. Sicherheit | |
| Schutz der Arbeitsfläche | Mit vier versiegelten Schutz |
| Türsensor | Vor- und hinteren Sicherheitstür-Mikro-Schalter-Sensor (optional) |
| Notfall-Stoppknopf |

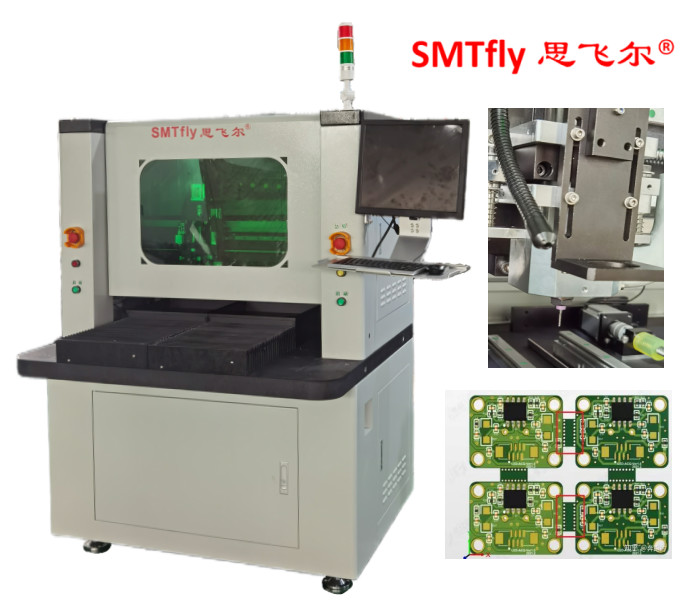

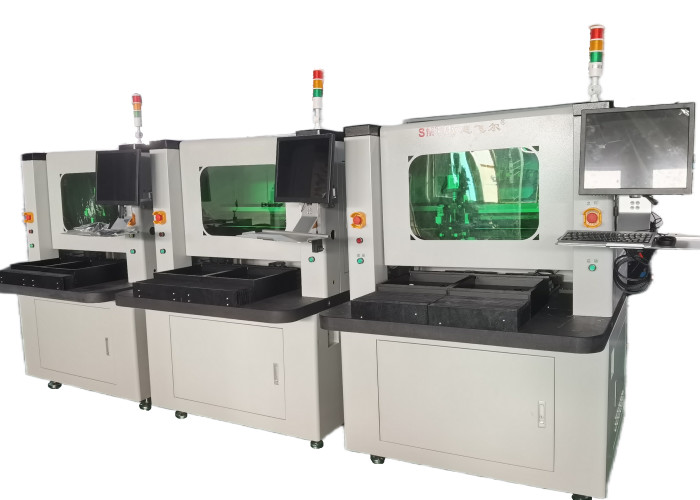

5Detailliertes Foto:
6Unser Service:
# Schnelle Lieferung
# 24 Stunden schnelle Antwort
Die größte Manufaktur in Südchina
# 100% verantwortlich für die Qualität
# 18 Jahre Erfahrung
# Übersee-Installation und Ausbildung verfügbar
