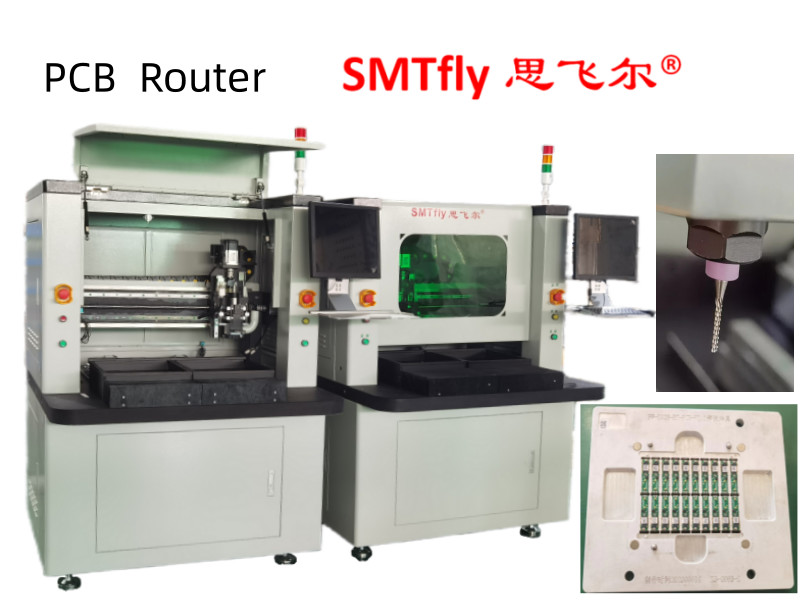

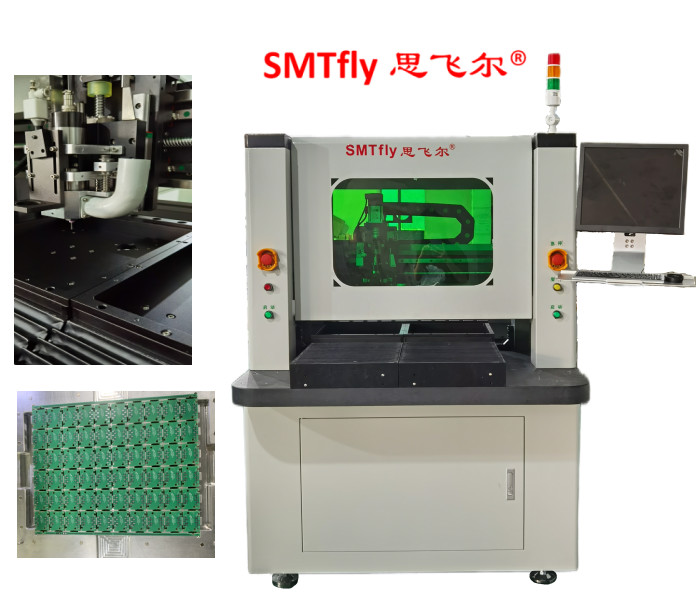

6000 RPM Sycotec Spindel Dual Tables PCB-Router für MCPCB-Boards Merkmale des PCB-Routers:
Lösung für eine stressfreie Entplatzierung
Hocheffizientes Staubvakuumsystem auf der Grundlage von Einbauten
Saubere und präzise Entplatzierung für dicht besiedelte PCB
Fortgeschrittene Bildverarbeitungssoftware bietet eine Punkt-Klick-Bedienung für die Programmierung von Routerpfaden
Automatische Ausrichtungskompensation durch CCD-Kamera
Benutzerfreundlicher Betrieb
Erweiterte Bitlebensdauer durch automatische Router-Bittiefeinstellung
Verbesserte Taktzeit
Wenige Wartungsbedarf
Angemessener Preis
Kalibrierungsfreier linearer Roboter
Vorteile des PCB-Routers
Es gibt keinen besseren Weg, eine Leiterplatte als mit unserem PCB-Router zu decken.Dieser PCB-Depannerer ist die Antwort für problemlose PCB-Depanneling durch den Einsatz eines Router-Bits, die Belastungen auf Komponenten minimiertDie in der Maschine enthaltenen Hochgeschwindigkeitsspindel beschleunigen das Schneiden und gewährleisten eine hohe Präzision und ermöglichen gleichzeitig flexible Paneldesigns mit verschiedenen Schneidmustern.Unsere PCB depaneler wird auch reduzieren auf Bit-Ersatz mit unserem Router-Bit Tiefe AnpassungssystemDie maximale Schneidgeschwindigkeit des PCB-Router-Bits beträgt 50 mm pro Sekunde, während die Fahrgeschwindigkeit maximal 800 mm pro Sekunde beträgt.mit einem eingebauten Staubsaugsystem auf der Grundlage von LeuchtenDas System ist sicher sauber und effizient, verhindert Verformungen und nutzt die Vakuumfestigkeit für die effektivste Staubabnahme.
Einfache Bedienung des PCB-Routers
Einfach zu bedienen, die Bildverarbeitungssoftware des PCB-Routers macht es einfach, Schnittwege mit Point-and-Click-Technologie zu programmieren,Es kompensiert auch automatisch die Ausrichtung mit einer CCD-Kamera.. Mit der einfachen Berührung einer externen Schaltfläche kann PCB-Depanneling schnell für einfache Bedienung gestartet werden, und durch den einfach zu bedienenden Vorprogrammierungsmodus,Der Betrieb der Maschine wird noch unkomplizierter.Der PCB-Depanner ist auch sehr wartungsarm, da die Maschine für einen einfachen Zugang und Reparaturen konzipiert ist.während ein Keramiklager integriert ist, um 60Für Drehungen 1000 RPM.
Kostenwirksamkeit des PCB-Routers
Mit der Vielfalt der Vorteile, die unsere Verkleidungssysteme bieten, und der einfachen Bedienung der Maschinen ist der Preis unbestreitbar praktisch.Nicht nur werden die Bedürfnisse der Jugendlichen effizient und einfach erfüllt, aber die niedrigen Kosten sparen Geld und Zeit.
Spezifikation des PCB-Routers:
|
I. Hardware |
|
|
Spindel |
KAVO Spindel ((Modell:4025) |
|
CCD |
Industriebildkameras der Linie Sony 520 |
|
Linsen |
Komputa EX2C |
|
Schraub |
TBI Precision Ground Ball Screw Einfuhren |
|
Leitfaden |
HIWIN-Erweiterung Importierte lineare Leitbahnen |
|
Motor |
JiaBao LCF-Serie |
|
I/O Kontrollkarte |
HFC PCI-9074 |
|
Steuerungskarte für Fahrer |
HFC PCI-9074 |
|
I/O-Karte |
PCI-9074-64 Stück/-38 Stück |
|
Statische Reinigung |
Statik-ST401A-Serie |
|
Computer |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
|
Maschinenschnittstelle |
AOC LCD17",Logitech-Maus |
|
2. Software |
|
|
Steuerungssystem |
Windows XP Professional (Service3, v.3244) |
|
GUI-Betrieb |
Englisch Windows XP |
|
Programmierbearbeitung |
Inline |
|
Sehsystem |
CCD-AOTU-Offset |
|
Steuerungssystem |
F1.2.88 Version |
|
Gesamtheit |
|
|
Abmessungen ((W*D*H) |
1280mm*1450mm*1480mm |
|
Gewicht |
750 kg |
|
Höhenverschiebung |
60 bis 110 mm |
|
Manipulator |
|
|
Typ des Motors |
JiaBao-Serie |
|
Wiederholbarkeit der Positionierung |
0.001 mm |
|
Arbeitsfläche der Achse (max) |
890 mm*560 mm*50 mm |
|
Arbeitsplatz |
|
|
Festsetzung von PCB |
Standard, Spezialisierung |
|
Beförderung und Entladung von PCB |
Handbuch |
|
PCB-Größe (maximal) |
450*350 mm |
|
PCB-Dicke (maximal) |
5 mm |
|
Einrichtung |
|
|
Starrheitsbefestigungen |
Anpassungs-Lösung |
|
Befestigungsbefestigung |
Maschinen und Apparate |
|
Spindelmotor |
|
|
Macht |
150 W |
|
Spindel |
60000 Rpm/min |
|
Schützen |
Selbstkühlung/Windkühlung |
|
Wechsel-Schneidmaschine |
Spezialisierung |
|
Routing-Fähigkeit |
|
|
Schnittgeschwindigkeit (max.) |
80 mm/s |
|
Fahrgeschwindigkeit (max.) |
2500 mm/s |
|
Schnittgenauigkeit |
0.01 mm |
|
Vakuumsystem |
|
|
Vakuumleistung |
3.5KW Wechselstrom 380V |
|
Vakuum |
Pflaume |
|
Versorgungsunternehmen |
|
|
Macht |
2.0KW AC380V |
|
Luftversorgung |
4 bis 6 kg/cm2 |
|
Programmieren |
|
|
Programmierbearbeitung |
Inline |
|
Funktionsbearbeitung |
Linie, Bogen, Kreis, U-Kurve |
|
Speicherung von Programmen |
Festplatten |
|
Sehsystem |
SONE Farbe CCD |
|
Fräsmaschine mit Offset |
Autos |
|
Einstellung des Vakuums |
Autos |
|
Operationsüberwacher |
|
|
Indikator |
Indikator Maschinenzustand |
|
Werkzeugprüfung |
Lebensdauer des automatischen Erkennungswerkzeugs, Verwendung von Zeitprüfungen |
|
Motorschutz |
Funktion zum Schutz vor Überhitzung, Überlastung und Niederspannung |
|
Überlastprüfung des Motors |
Haben Sie Überlastung, die Leitung ist normal, Niederspannung Schutzfunktion |
|
Werkzeugnutzungszeit |
Lebensdauer des Werkzeugs für die automatische Erkennung, |
|
Datenstatistik |
Getrenntes Brettmodell, getrennte Zählung, verschiedene Zählmethoden |
|
Fehlerrekord |
Software erfasst automatisch alle Alarme Speicher der Maschinen |
|
III. Genauigkeit |
|
|
Achsenpräzision |
0.001 mm |
|
Schneidegenauigkeit |
0.1 mm |
|
IV. Sicherheit |
|
|
Schutz der Arbeitsfläche |
Mit vier versiegelten Schutz |
|
Türsensor |
Vor- und hinteren Sicherheitstür-Mikro-Schalter-Sensor (optional) |
|
Notfall-Stoppknopf |
|

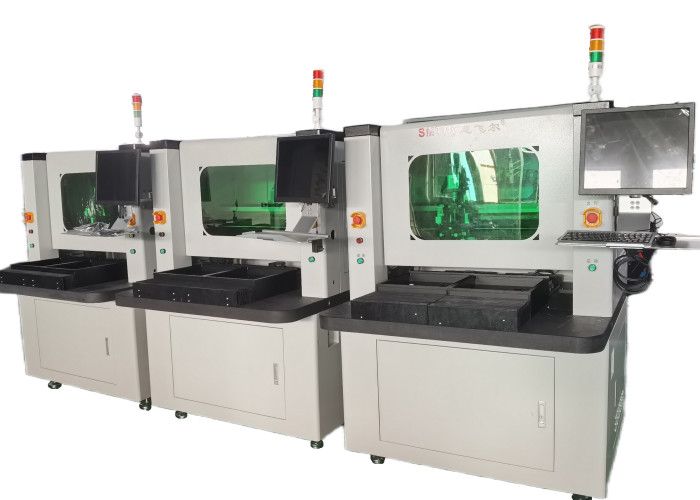

Verpackungsfotos von PCB-Router undEinstellung des Routing-Bits für längere Lebensdauer:
