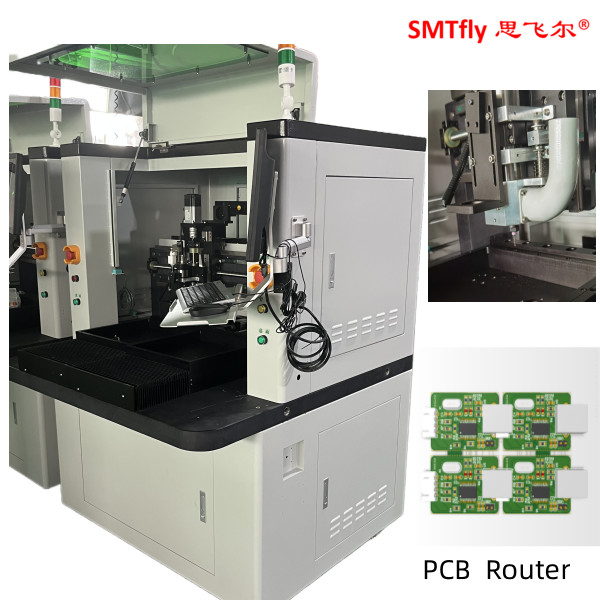

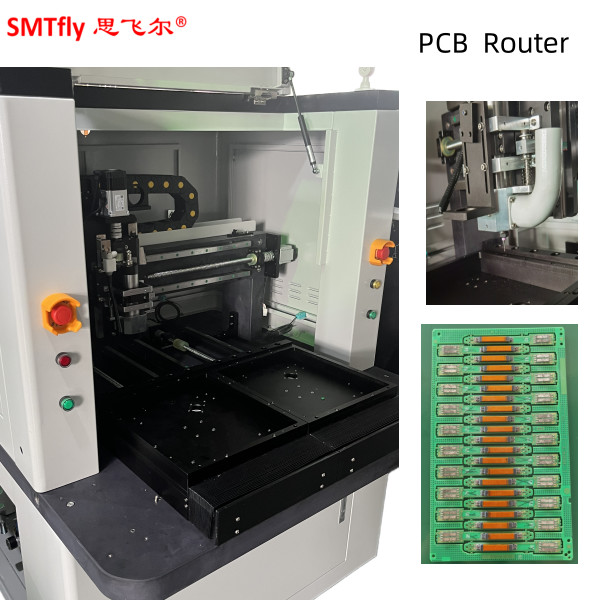

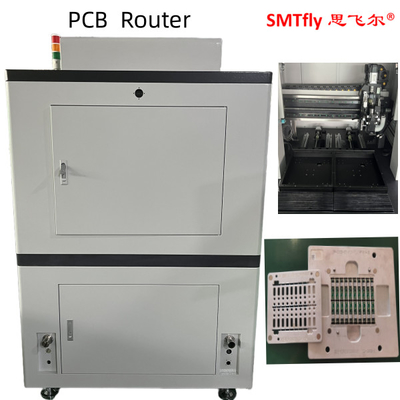

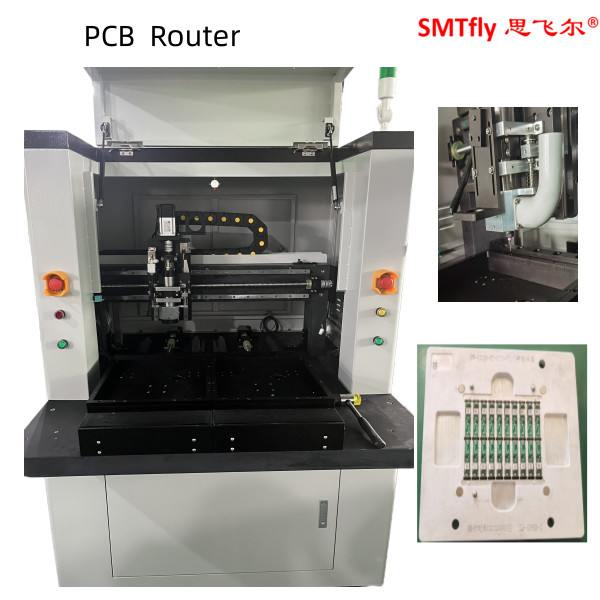

Universal Finger-Depaneling-Router, 100W Cnc-PCB-Routingmaschine

I.Hardware

Systemmodelle / -arten

Windows XP Professional

Gesamtheit

Fußabdruck (LxWxH)

800 mm*850 mm*1700 mm

Gewicht (ca.

150 Kilo

Verstellbare Maschinenfußböden (für die Höhe)

60 bis 110 mm

Manipulator

Manipulationsmotor

Panasonic MINAS A5-Serie

Wiederholbarkeit des Manipulators

0.001 mm

Achsenkonfiguration

Maximale Achsbewegung (X,Y,Z)

400 mm*650 mm*50 mm

Arbeitsplatz

Positionierung des Boards

Anlageposition, universelle Positionierung des Fingers, Sichtkorrektur

Beförderung/Entladung

Handbuch

Routing-Bereich

320 mm*320 mm

Paneldicke

3 mm

Einrichtung

Steifbefestigungen

Universalfinger und antistatische Befestigung

Spitzenklemme

Verwendung der Lochposition

Spindelmotor

Macht

100 W

Max. Geschwindigkeit

60000 Rpm/min

Kühlung

Natürliche Kühlung und Luftkühlung

Bitgröße des Routers

3 mm*3 mm

Werkzeugwechsel

Verwenden Sie einen speziellen Schlüssel

Spindelmotor

Macht

100 W

Max. Geschwindigkeit

60000 Rpm/min

Kühlung

Natürliche Kühlung und Luftkühlung

Bitgröße des Routers

3 mm*3 mm

Werkzeugwechsel

Verwenden Sie einen speziellen Schlüssel

Routing-Fähigkeit

Maximale Routinggeschwindigkeit

100 mm/s

Wiederholbarkeit

00,02 mm

Vakuumsystem

Macht

0.75KW220V Einphasenmotor

Filtration

Vertikal und horizontal

Versorgungsunternehmen

Macht

1.5KW AC220V

Luftversorgung

4 bis 5 kg/cm2

II. Software und Programmierung

Systemplattform

Windows XP Professional (Service3, v.3244)

Systemstabilität

24 Stunden ohne Ausnahme

Sehsystem

Präzisions-CCD-System zur Korrektur der Ausrichtung des Sehvermögens (SONY 250-Serie)

Programmieren

Online-Betrieb

Online-Programmierung

Bearbeitungsfunktion

Gerade, diagonal, kreisförmig, kreisförmig

Anzahl der installierbaren Programme

Entsprechend der Kundenanforderung einen Lagerort auswählen

CCD-Kamera für die Programmierung einrichten

Fangchen F130 Hochpräzisions-SCD

Ausgleich für den Werkzeugdiameter

Bereitstellung verschiedener Winkel, um dem Benutzer die Auswahl zu ermöglichen

verschiedene Formen

Filteränderung Einstellung von Intervall (Distanz)

Automatischer Reinigungsfilter und Staub-zu-Staub-Absammelkasten, wenn

Die Verarbeitung wird jedes Mal zentralisiert abgeschlossen.

Operationsüberwacher

3-farbiges Turmlicht

3-farbiges Licht überwacht die Arbeitsbedingungen der Maschine

3-farbiges Turmlicht

Automatische Erkennung der Werkzeuglebensdauer und der Nutzungsdauer

Motorüberhitzungserkennung

Überhitzung, Überlastung, Niederspannungsschutzfunktion

Servoüberlasterkennung

Überlastung, die Leitung ist normal, Niederspannungsschutzfunktion

Verfolgung der Lebensdauer des Werkzeugs

Erkennung der Lebensdauer des Werkzeugs

PCB-Boardzähler

Schnittanteil, Schnittzählung, diversifizierte Art der Zählung.

Alarm für den Wechsel des Vakuumfilters

Nicht zur Verwendung im Vakuumfilter

Maschinelle Fehlerhistorie

Die Software zeichnet automatisch alle Alarme Speicher

III. Genauigkeit

Genauigkeit der Achsenpositionierung

0.01 mm

Routing-Genauigkeit

00,02 mm

IV. Sicherheit

Geschlossene Arbeitsfläche

Mit vier Dichtungen geschützt

Türverriegelungssensoren

mit einem Mikroschaltersensor

Notstoppknopf

- Ja, das ist es.
