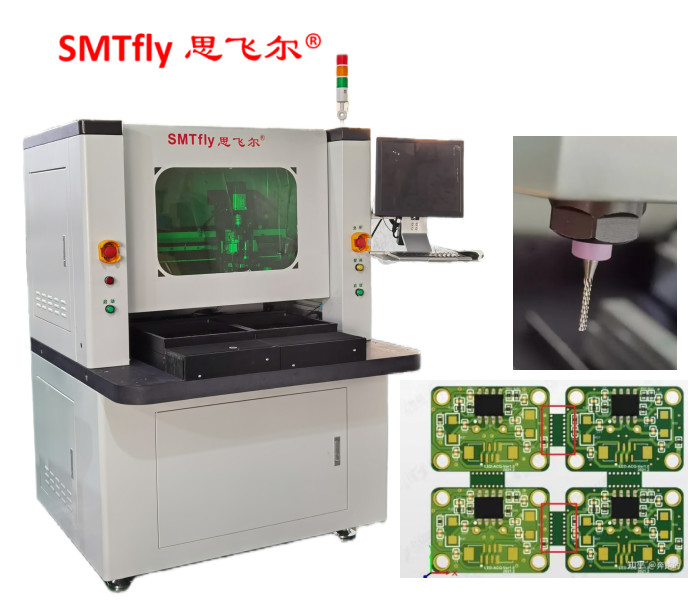

PWB-Router-Ausrüstung PWB-Depanelizer mit KAVO-Spindel und 1-jähriger Garantie
1. Stückliste
| I. Hardware | |
| SPINDEL | KAVO-Spindel |
| CCD | Linie industrielle Kameras Sonys 520 |
| LINSE | Computar EX2C |
| Schraube | TBI-Präzisionsground-ball-Schraubenimporte |
| Führer | HIWIN, das importierte lineare Führungsschiene verbreitert |
| MOTOR | Reihe JiaBao LCF |
| KARTE INPUTS/OUTPUT CONTRONL | HFC PCI-9074 |
| KARTE DES FAHRER-CONTRONL | HFC PCI-9074 |
| INPUT-/OUTPUTkarte | PCI-9074-64pcs/-38pcs |
| Statische Reinigung | STATIC-ST401A Reihe |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Maschinenschnittstelle | AOC LCD17“, Logitech-Maus |
| 2. Software | |
| Kontrollsystem | Windows XP Berufs (Service3, v.3244) |
| Operation GUI | Englisches Windows XP |
| Programm redigieren | Inline |
| Visionssystem | Ausgleich CCDs AOTU |
| Kontrollsystem | Version F 1.2.88 |
2. Parameter
| Gesamt | |
| Maße (W*D*H) | 1370mm*1650mm*1450mm |
| Gewicht | 650KG |
| Höhe ausgeglichen | 60~110mm |
| Manipulator | |
| Bewegungsart | JiaBao-Reihe |
| Positionierung von Wiederholbarkeit | 0.001mm |
| Achsenarbeitsbereich (maximal) | 830mm*580mm*50mm |
| Arbeitsplatz | |
| PWB-Fixierung | Standard, Spezialisierung |
| PWB-Laden/entladend | Handbuch |
| PWB-Größe (maximal) | 320*320mm (könnte besonders angefertigt werden machen) |
| PWB stark (maximal) | 5mm |
| Fixturing | |
| Fixturing Starrheit | Gebrauchskundenbefestigung |
| Fixturing-Fixierung | Maschinerie |
| Spindel-Motor | |
| Energie | 150W |
| Spindel | 60000rpm/min |
| Schützen Sie sich | Selbst-/Windabkühlen |
| Änderungsschneider | Spezialisierung |
| Verlegung von Fähigkeit | |
| Schnittgeschwindigkeit (Maximum) | 80mm/s |
| Fahrgeschwindigkeit (Maximum) | 2500mm/s |
| Präzision des Ausschnitts | 0.01mm |
| Vakuum-Anlage | |
| Vakuumenergie | 3.5KW WECHSELSTROM 380V |
| Vakuum | Blei |
| Dienstprogramme | |
| Energie | 2.0KW AC380V |
| Luftzufuhr | 4-6KG/cm2 |
| Programmierung | |
| Programm redigieren | Inline |
| Funktion redigieren | Linie, Bogen, circula, U-Kurve |
| Programmspeicher | HDD |
| Visionssystem | SONE-Farbe-CCD |
| Fräserausgleich | AUTO |
| Vakuumeinrichtung | AUTO |
| Operations-Monitoren | |
| Iindicator | Iindicator-Maschinenzustand |
| Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
| Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
| Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
| Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
| Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001mm |
| Schnittgenauigkeit | 0.1mm |
| IV. Sicherheit | |
| Arbeitsbereich schützen sich | Mit vier Siegelschutz |
| Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
| ErfordernisSTOPP-Taste |
3. Eigenschaft:
1.X10 Summen-im Bild macht Programmierungs-easier&increase die Genauigkeit von der Punkteinstellung.
liefert Schiebetisch 2.Two gleichzeitig Bewegung rein und raus, um die Reißnagelzeit für bessere Produktivität zu verringern.
Bild des Ausgleichs system.CCD des KENNZEICHENS 3.AUTO könnte check&simulate der Weg oder Verlegung, um unnötigen Fehler vor Ausschnitt zu verringern.
4. Hat die Verlegung der gebissenen überprüfenden und Warnungssystem Lebenszeit, um Betreiber zu erinnern, die Verlegung von Stückchen zu ändern, wenn es 120M Ausschnitt beendet. Und die Verlegung von Stückchen erste 2mm schnitt den ersten miling Punkt, Mitte 2mm schnitt den zweiten Prägepunkt, die letzten 2mm schnitt den dritten Prägepunkt, um seine Lebenszeit zu erhöhen.
5. CCD-Bild könnte check&simulate der Weg oder Verlegung, um unnötigen Fehler vor Ausschnitt zu verringern.
4. Ausführliches Foto:
5. Unser Service:
1. Schnelle Lieferung
2,24 Stunden schnell Warte-
3. größte Manufaktur in der Südchina
4,100% verantwortlich für Qualität
5,18 Jahre Erfahrung
Installation 6.Oversea und Training ist verfügbar
6. Vorteile:
1. Unter Verwendung des Doppelten Dias in Platzgerät, verringern Sie die Wartezeiten des Ausschnitts, Zunahmeproduktionskapazität.
2. Vermeiden Sie die künstliche Klappe, die durch das Knacken des Zinn- und Teilschadens und anderer Fragen verursacht wird.
3. Vermeiden Sie die Anwendung, die stumpf sind oder die Falte, produziert durch mechanische Belastung.
4. Passend für den fertigen Plattenbogen und die Linie Ausschnitt.
5. Passend für Stückchen des abschließenden Ausschnitts, Grundplatte eines Handys, PDA, PC-Schnittstellenkarte und so weiter.
