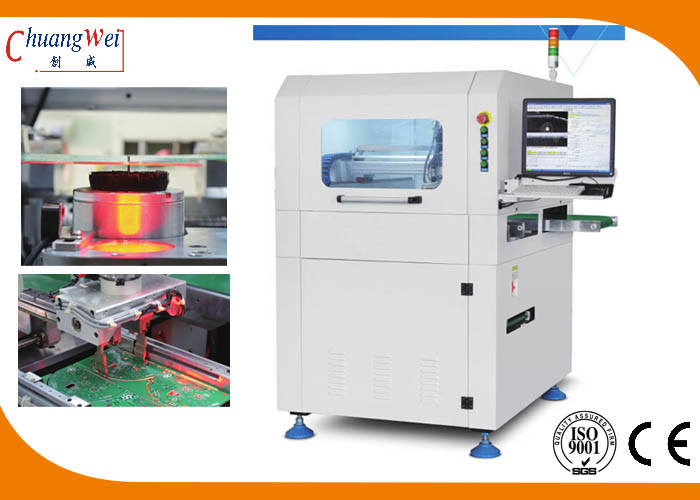

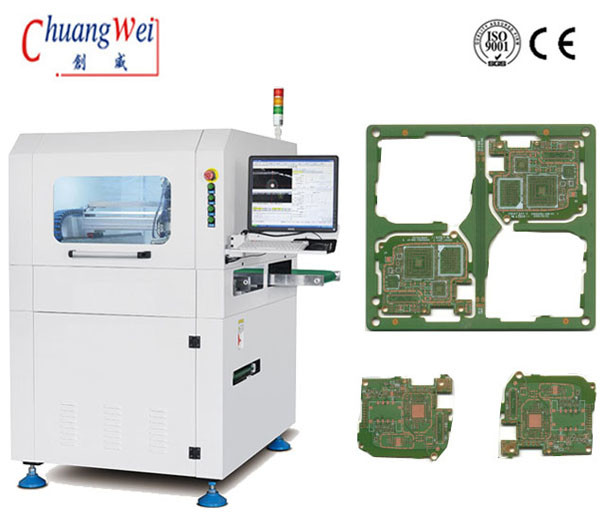

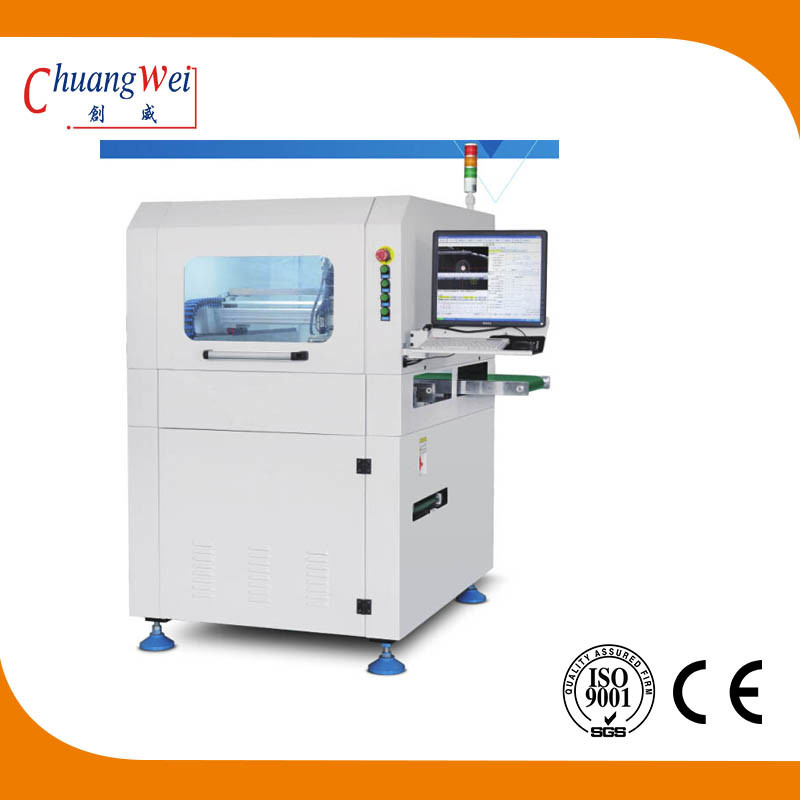

ESD, der PWB-Router Inline-PWB-Schneidemaschine mit 60000 U/min überwacht:
Platte, die Lösung 1 nachschickt: das Schnitt PWB wird durch Spannsystem geliefert, um Fernleitung umzuschnallen und gesendet dann durch ESD-Fernleitung über Maschine in Montageband oder wird aufgehoben und geladen in Produktkasten durch kundengebundene Manipulatorlösung.
Forwrding Lösung 2 der Platte: die Gebrauchsreihenplatte, die Einheit ARM-1 nachschickt, bauen Gurtfernleitung von der Maschine, Einsatzplatten-Versendeneinheit von hinten die Maschine ab und laden direkt die Platte in Blasenkasten in ARM-1 über Spannsystem. Die Lösung wird durch Einfachheit und Bequemlichkeit gekennzeichnet.
Inline-PWB-Schneidemaschine-Eigenschaften
1. Automatische Werkzeugänderung
2. Esd-Überwachung
3. Schnitt von stess Feedback
4. Automatischer produktiver Betrieb
5. Verknüpfung zwischen System-ERP das Management SPC-Statistik functionand Kunden
6. Kann mit explosionssicherer Funktion des Staubsaugers ausgerüstet werden
Inline-PWB-Schneidemaschine-Spezifikation:
| Modell | SMTfly-F03 |
| Maschinen-Größe | 1000*1200*1533mm |
| Gewicht | Ungefähres 1900kgs |
| Maximale PWB-Größe | 350*350mm |
| PWB-Stärke | 0.4-6mm |
| Getriebehöhe | 900±50mm |
| Übertragungsrichtung | Link - > Recht |
| Übertragungsgeschwindigkeit | 1500mm/s (maximales) /adjustable |
| Fütterungsplattenart | Abschnitt-artige Transportführungsschiene |
| Schienenbreitenanpassung | Automatisch |
| Kommunikationssignal von oberen und untereren Computern | SMEMA |
| PWB Positionierung | Oberes und untereres Führungsschienefestklemmen |
| Ernte des Systems | Spannsystem 360°rotary; 2 Gruppen Vakuumsaugdüsen höchstens, 4 Gruppen des ESD-Gurttransportes/der Reihenplatte, die höchstens Einheiten nachschicken |
| Schnitt von spindl/von Geschwindigkeit | Deutschland KAVO, 60,000rpm/min |
| Abkühlende Art | Luftkompression |
| Esd-Überwachung | Ja |
| Automatische Werkzeugänderung | Ja |
| Schnitt des Druckfeedbacks | Ja |
| Bruchblattkontrolle | Ja |
| Schnittgeschwindigkeit | 1-200mm/s |
| Schnitt von Genauigkeit | ±0.5mm |
| Wiederholen Sie die Positionierung von Genauigkeit | ±0.01mm |
| Beigeordnete bewegliche Geschwindigkeit | 1000mm/s |
| Aus Plattenart | Esd-Gurttransport/Reihenplattenversendeneinheit |
| Müllabfuhrart | Aus weg von der Bahn |
| Verfahrensprogrammierung | GERBER-Zeichnungsimport/Programm durch visuelles System redigieren |
| Luftzufuhr | 5-8kg/cm2 |
| Stromversorgung | AC380V±5%, 50/60Hz, 3KW |
Inline-PWB-Schneidemaschine fördert automatischen Werkzeugwechsler
Der Standardwerkzeugwechsler stützt drei Arten 3.175mm Werkzeuge, von denen jedes eine Spitzenbelastbarkeit von 10 einen hat. Er wird mit genauem Spannsystem und anhebendem System kombiniert; drei Äxte - X1, Y1 und Z1 des Schnittmechanismus können das Werkzeugändern verwirklichen.
Hohes Zuverlässigkeitsausschnittsystem
Hochgeschwindigkeitshauptachse Deutschlands KAVO mit einer Spitzengeschwindigkeit von 60000 dreht sich und kennzeichnet statischen Spg. Kontrollempfänger ESD und die Funktionen des Schnitts des Druckfeedbacks und des automatischen Werkzeugänderns.
Mehr Informationswillkommen, zum mit wir in Verbindung zu treten:
E-Mail: sales@dgwill.com
