PCB-Routing-Trennmaschine für Depanel,PCB-Trennmaschine
1. Liste der Teile
| I. Hardware | |
| Spindel | Morgensternspindel |
| CCD | Industriebildkameras der Linie Sony 520 |
| Linsen | Komputa EX2C |
| Schraub | TBI Precision Ground Ball Screw Einfuhren |
| Leitfaden | HIWIN-Erweiterung Importierte lineare Leitbahnen |
| Motor | JiaBao LCF-Serie |
| I/O Kontrollkarte | HFC PCI-9074 |
| Steuerungskarte für Fahrer | HFC PCI-9074 |
| I/O-Karte | PCI-9074-64 Stück/-38 Stück |
| Statische Reinigung | Statik-ST401A-Serie |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Maschinenschnittstelle | AOC LCD17",Logitech-Maus |
| 2.Software | |
| Steuerungssystem | Windows XP Professional (Service3, v.3244) |
| GUI-Betrieb | Englisch Windows XP |
| Programmierbearbeitung | Inline |
| Sehsystem | CCD-AOTU-Offset |
| Steuerungssystem | F1.2.88 Version |
2. Parameter
| Gesamtheit | |
| Abmessungen ((W*D*H) | 1370mm*1650mm*1450mm |
| Gewicht | 650 kg |
| Höhenverschiebung | 60 bis 110 mm |
| Manipulator | |
| Typ des Motors | JiaBao-Serie |
| Wiederholbarkeit der Positionierung | 0.001 mm |
| Arbeitsfläche der Achse (max) | 830 mm*580 mm*50 mm |
| Arbeitsplatz | |
| Festsetzung von PCB | Standard, Spezialisierung |
| Beförderung und Entladung von PCB | Handbuch |
| PCB-Größe (maximal) | 420*360 mm |
| PCB-Dicke (maximal) | 5 mm |
| Einrichtung | |
| Starrheitsbefestigungen | Verwenden Sie die Client-Lösung |
| Befestigungsbefestigung | Maschinen und Apparate |
| Spindelmotor | |
| Macht | 150 W |
| Spindel | 60000 Rpm/min |
| Schützen | Selbstkühlung/Windkühlung |
| Wechsel-Schneidmaschine | Spezialisierung |
| Routing-Fähigkeit | |
| Schnittgeschwindigkeit (max.) | 80 mm/s |
| Fahrgeschwindigkeit (max.) | 2500 mm/s |
| Schnittgenauigkeit | 0.01 mm |
| Vakuumsystem | |
| Vakuumleistung | 3.5KW Wechselstrom 380V |
| Vakuum | Pflaume |
| Versorgungsunternehmen | |
| Macht | 2.0KW AC380V |
| Luftversorgung | 4 bis 6 kg/cm2 |
| Programmieren | |
| Programmierbearbeitung | Inline |
| Funktionsbearbeitung | Linie, Bogen, Kreis, U-Kurve |
| Speicherung von Programmen | Festplatten |
| Sehsystem | SONE Farbe CCD |
| Fräsmaschine mit Offset | Autos |
| Einstellung des Vakuums | Autos |
| Operationsüberwacher | |
| Indikator | Indikator Maschinenzustand |
| Werkzeugprüfung | Lebensdauer des automatischen Erkennungswerkzeugs, Verwendung von Zeitprüfungen |
| Motorschutz | Funktion zum Schutz vor Überhitzung, Überlastung und Niederspannung |
| Überlastprüfung des Motors | Haben Sie Überlastung, die Leitung ist normal, Niederspannung Schutzfunktion |
| Werkzeugnutzungszeit | Lebensdauer des Werkzeugs für die automatische Erkennung, |
| Datenstatistik | Getrenntes Brettmodell, getrennte Zählung, verschiedene Zählmethoden |
| Fehlerrekord | Software erfasst automatisch alle Alarme Speicher der Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001 mm |
| Schneidegenauigkeit | 0.1 mm |
| IV. Sicherheit | |
| Schutz der Arbeitsfläche | Mit vier versiegelten Schutz |
| Türsensor | Vor- und hinteren Sicherheitstür-Mikro-Schalter-Sensor (optional) |
| Notfall-Stoppknopf |

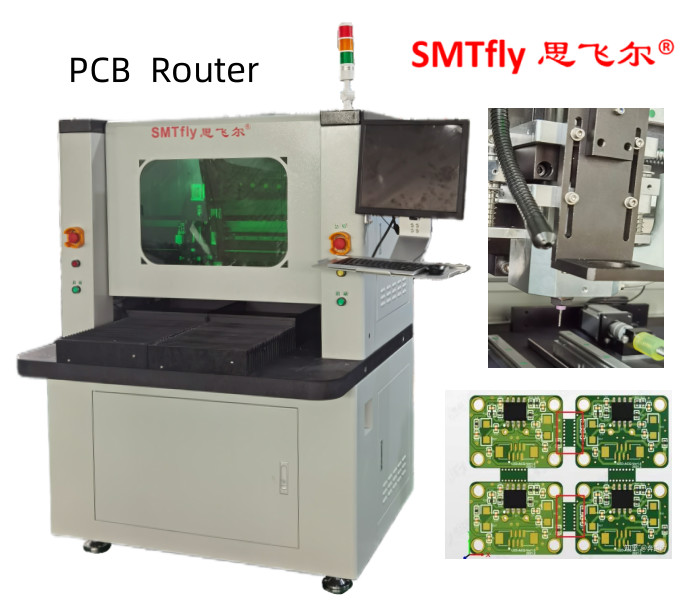

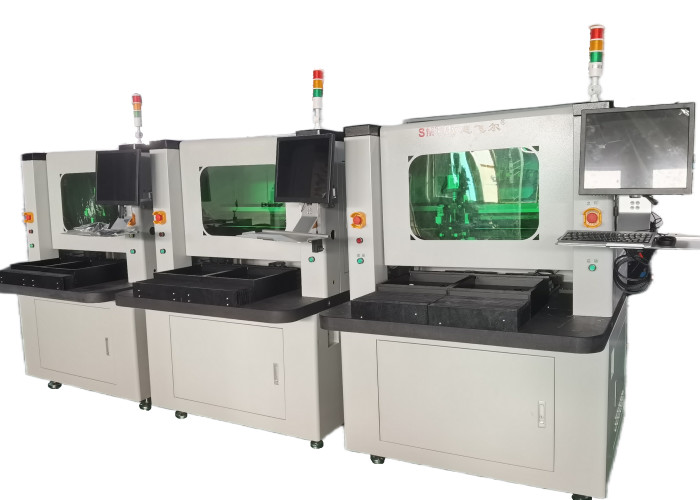

3Fotos:
4Eigenschaft:
1. Durch die Verwendung eines Doppelslide-in-Place-Geräts reduzieren Sie die Wartezeiten für das Schneiden und erhöhen die Produktionskapazität.
2Vermeiden Sie künstliche Klappen, die durch das Rissen von Zinn und Teilebeschädigungen und andere Probleme verursacht werden.
3Vermeiden Sie die Verwendung von Stumpfen oder Falten, die durch mechanische Belastungen entstehen.
4. geeignet für das Fertigplattenbogen- und -schnitt.
5. Geeignet für kleine Teile des Endschnitts, Basisplatte eines Mobiltelefons, PDA, PC-Schnittstellenkarte und so weiter.
