PCB-Route-Maschine für Fräsverbindungen FR4/CEM/MCPCB-Boards
Spezifikation für den PCB-Abschlag:
| Modell | CW-F01-S |
| Standardarbeitsfläche | 350*350 mm |
| Macht | 220 V, 4,2 kW |
| Wiederholbarkeit des Manipulators | ±0,02 mm |
| Entschließung | ± 0,01 mm |
| Positionierung des Boards | Doppel-Arbeitsplatz mit Nest- oder Pin-Armatur |
| Standort des Panels | mit einer Breite von nicht mehr als 15 mm |
| Beförderung | Handbuch |
| Entladen | Handbuch |
| Größe der Platte | 450*350 mm |
| Paneldicke | 00,5-3,5 mm |
| Spindelmotor | 0.5kW Morgenstern Spindel |
| Werkzeugwechsel | Handbuch |
| Staubfilterungssystem | Staubsauger mit 3 kW |
| Sehsystem | Hochauflösende CCD-Videokamera |
| Programmieren | Bildunterstützte Punkt-zu-Punkt-Handbuchunterricht |
| Bearbeitungsfunktion | Dry-Run-Vision unterstützt / Testlaufmodus |
| Maschinengewicht | 500 kg |
| Maschinenabmessung | 113*140*108cm |
Funktionsbeschreibung:
1.X10-Zoom-Image erleichtert die Programmierung und erhöht die Genauigkeit der Punkteinstellung.
2.Zwei Schiebetische ermöglichen gleichzeitig Ein- und Ausbewegungen, um die Anschlagzeit zu verkürzen und die
Produktivität.
3.AUTO MARK Offset-System.CCD-Bild könnte den Pfad oder Routing überprüfen und simulieren, um
Unnötiger Fehler vor dem Schneiden.
4. Hat Routing-Bit Lebenszeit Überprüfung und Alarmsystem, um den Bediener daran zu erinnern, Routing-Bits zu ändern
Wenn es fertig 120M Schneiden. und Routing Bit zuerst 2mm schneiden den ersten Schleifpunkt, Mitte 2mm schneiden die zweite
Der letzte 2 mm schneidet den dritten Schleifpunkt ab, um seine Lebensdauer zu verlängern.
5. Das CCD-Bild könnte den Pfad oder die Routingvorbereitung überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren.
Beschreibung des PCB-Abschlaggerätes
Es handelt sich um eine eigenständige Routermaschine, die speziell für die Routing (Entpanellierung) von Leiterplattenbaugruppen (PCBA) in einzelne Baugruppen entwickelt wurde.Das System rühmt sich, der schnellste Router der Welt zu sein, mit einer Zyklusrate von 1.5 Sekunden pro Tab.
Es kann größere Leiterplatten in seiner zwei Tischkonfiguration mit einer maximalen Plattengröße von 450 mm x 350 mm aufnehmen.
Eine neue Graphische Benutzeroberfläche (GUI) Software bietet benutzerfreundliche "visuelle" Programmierung für schnelle und genaue Online-Programmierung.
Gerber-Dateien könnten für einfachere Programme in die Software importiert werden.
Unser Vorteil:
1
2. Dienstleistungen der technischen Unterstützung am Tag der Verheißung
3- Beschwerdestellung beschränkt, eine halbe Stunde zurück zu den Kunden
4- Depanel Experten, die Bereitstellung von professionellen PCB-Unterprogramm
5- Zuverlässiger Maschinenhersteller, wir bekommen Experten-15, jeder hat mehr als 6 Jahre Erfahrung, die Qualität der Ausrüstung wird zufriedenstellend sein.

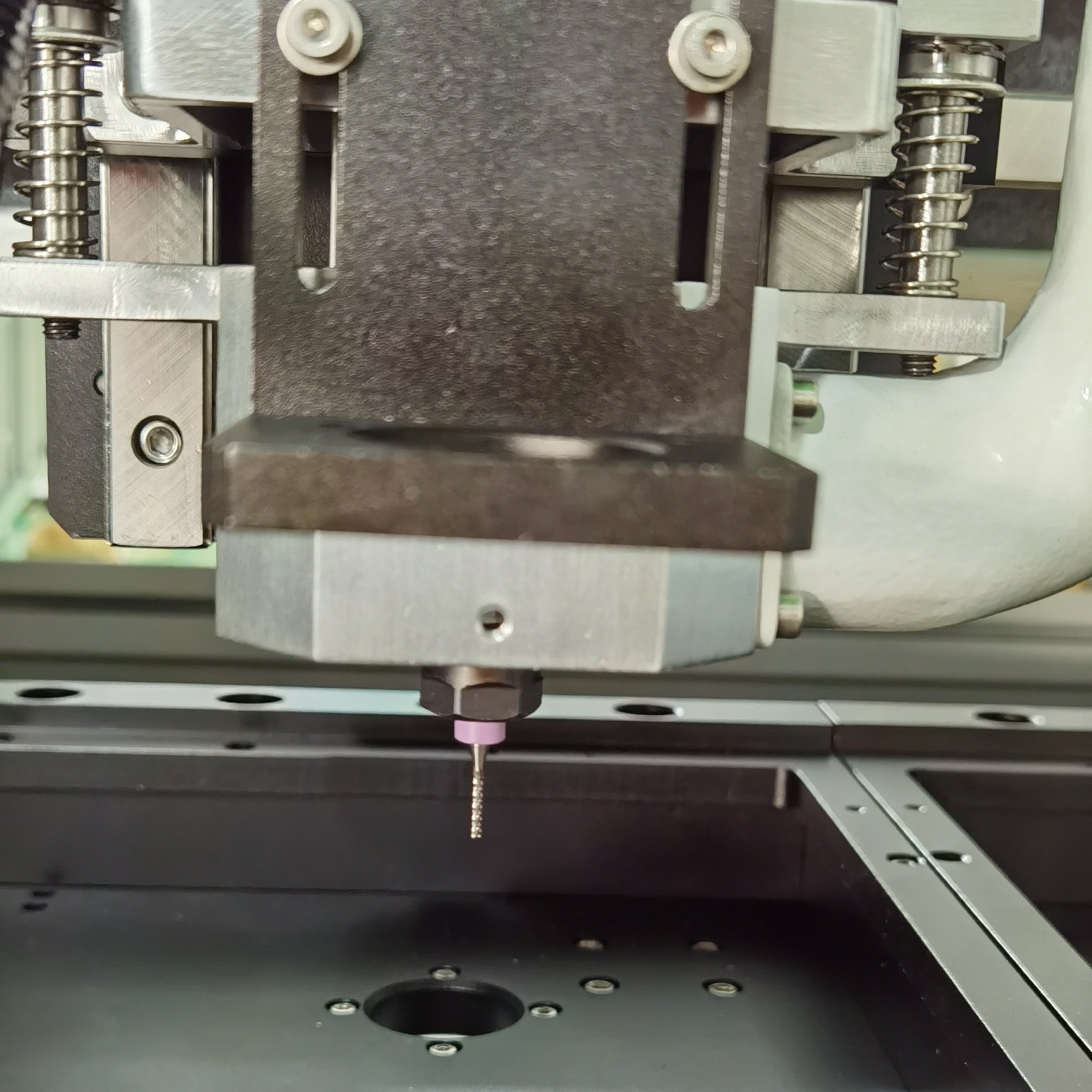

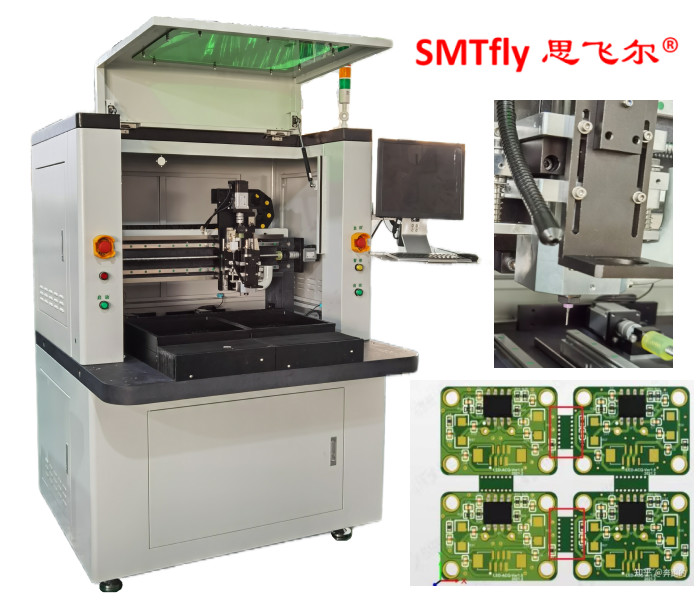

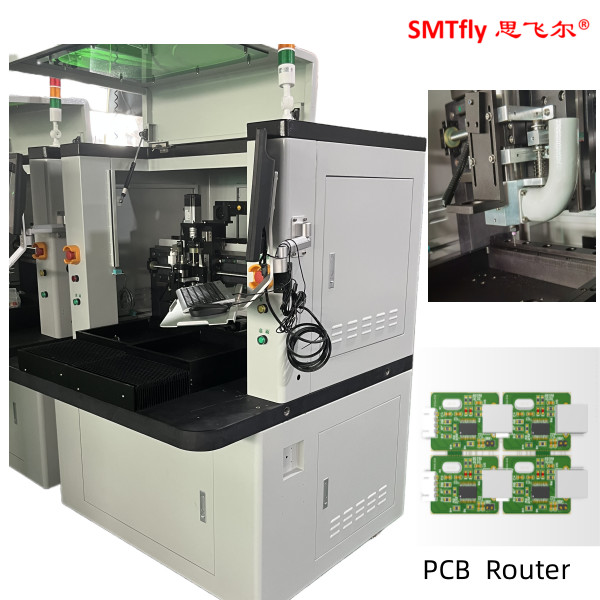

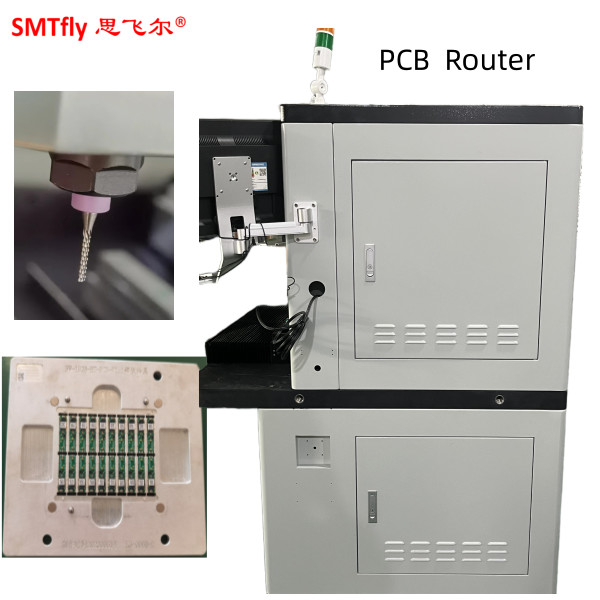

Maschinenbild:
