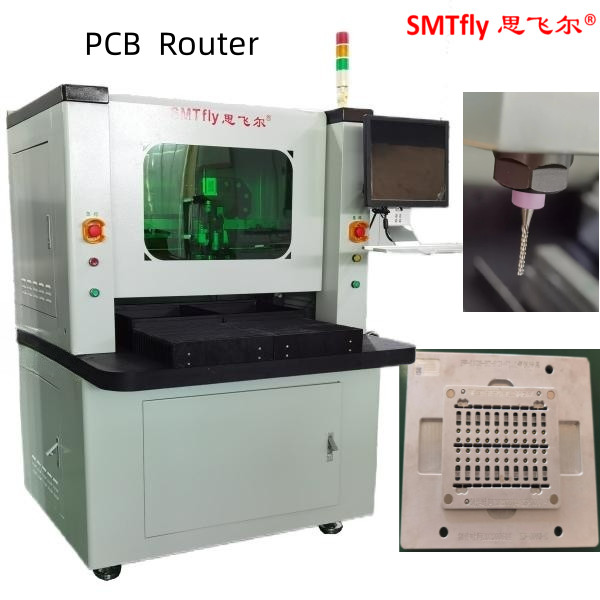

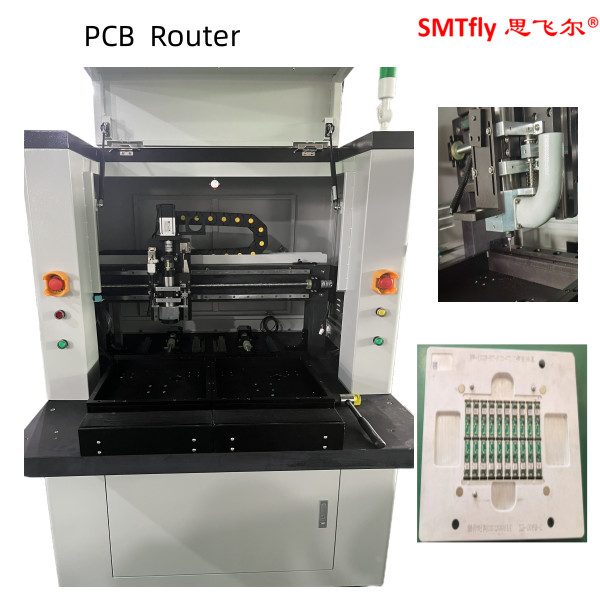

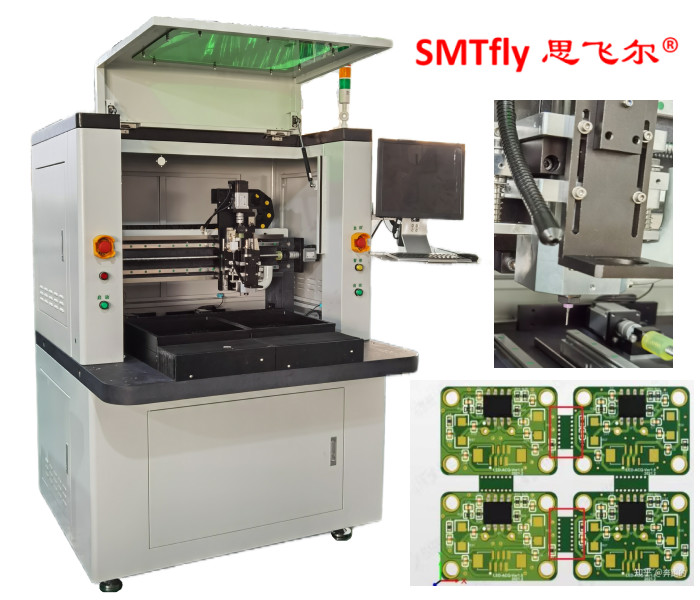

PCB Depaneler PCB Routing Machine für Fräsverbindungen FR4/CEM/MCPCB-Boards
Spezifikation für den PCB-Abschlag:
| Modell | CW-F01-S |
| Standardarbeitsfläche | 350*350 mm |
| Macht | 220 V, 4,2 kW |
| Wiederholbarkeit des Manipulators | ±0,02 mm |
| Entschließung | ± 0,01 mm |
| Positionierung des Boards | Doppel-Arbeitsplatz mit Nest- oder Pin-Armatur |
| Standort des Panels | mit einer Breite von nicht mehr als 15 mm |
| Beförderung | Handbuch |
| Entladen | Handbuch |
| Größe der Platte | 450*350 mm |
| Paneldicke | 00,5-3,5 mm |

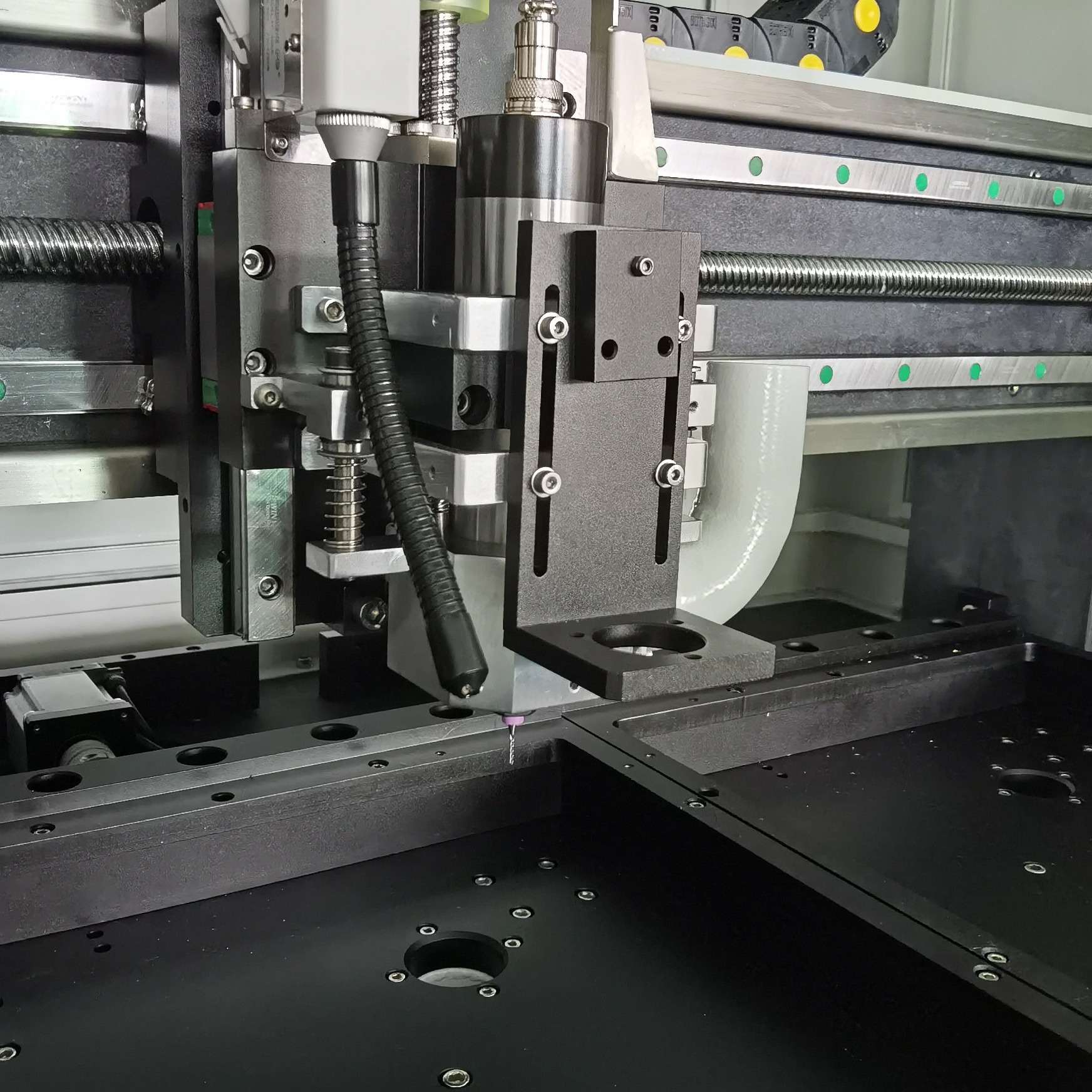

| Spindelmotor | 0.5kW Morgenstern Spindel |
| Werkzeugwechsel | Handbuch |
| Staubfilterungssystem | Staubsauger mit 3 kW |
| Sehsystem | Hochauflösende CCD-Videokamera |
| Programmieren | Bildunterstützte Punkt-zu-Punkt-Handbuchunterricht |
| Bearbeitungsfunktion | Dry-Run-Vision unterstützt / Testlaufmodus |
| Maschinengewicht | 500 kg |
| Maschinenabmessung | 113*140*108cm |
Beschreibung des PCB-Abschlaggerätes
1.Dies ist eine neue Reihe von Router-Maschinen. Es ist eine eigenständige Router-Maschine, die speziell entwickelt wurde, um Druckplattenbaugruppen (PCBA) in einzelne Baugruppen zu leiten.
2Das System ist mit einer Zyklusrate von 1,5 Sekunden pro Tab der schnellste Router der Welt.
3Es kann größere Leiterplatten in seiner zwei Tischkonfiguration mit einer maximalen Plattengröße von 450 mm x 350 mm aufnehmen.
4Eine neue Graphische Benutzeroberfläche (GUI) bietet benutzerfreundliche "visuelle" Programmierung für schnelle und genaue Online-Programmierung.
5.Gerber-Dateien könnten für einfachere Programme in die Software importiert werden.
Funktionsbeschreibung:
1.X10-Zoom-Image erleichtert die Programmierung und erhöht die Genauigkeit der Punkteinstellung.
2.Zwei Schiebetische ermöglichen gleichzeitige Ein- und Ausbewegungen, um die Anschlagzeit für eine bessere Produktivität zu verkürzen.
3.AUTO MARK Offset-System.CCD-Bild könnte den Pfad oder die Routing-Situation überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren.
Unsere Dienstleistungen:
A. Vorberatung: bietet eine professionelle SMT-Lösung für die gesamte Linie;
B. Fabrikgarantie:Einjährige Fabrikgarantie;
C. Installation:Installation und Inbetriebnahme vor Ort zur Gewährleistung einer reibungslosen Produktion;
D. Technische Ausbildung: bietet eine berufliche Ausbildung von Stufe 1 bis Stufe 3;
E. Technischer Support: bietet 7 Tage * 24 Stunden technischen Support;
F. Software-Upgrade: bieten lebenslange kostenlose Software-Upgrades für alle Produkte an.
