PCB Depaneler PCB Routing Machine für Fräsverbindungen FR4/CEM/MCPCB-Boards
Spezifikation für PCB-Abschließung
| Modell | CW-F01-S |
| Standardarbeitsfläche | 350*350 mm |
| Macht | 220 V, 4,2 kW |
| Wiederholbarkeit des Manipulators | ±0,02 mm |
| Entschließung | ± 0,01 mm |
| Positionierung des Boards | Doppel-Arbeitsplatz mit Nest- oder Pin-Armatur |
| Standort des Panels | mit einer Breite von nicht mehr als 15 mm |
| Beförderung | Handbuch |
| Entladen | Handbuch |
| Größe der Platte | 450*350 mm |
| Paneldicke | 00,5-3,5 mm |
| Spindelmotor | 0.5kW Morgenstern Spindel |
| Werkzeugwechsel | Handbuch |
| Staubfilterungssystem | Staubsauger mit 3 kW |
| Sehsystem | Hochauflösende CCD-Videokamera |
| Programmieren | Bildunterstützte Punkt-zu-Punkt-Handbuchunterricht |
| Bearbeitungsfunktion | Dry-Run-Vision unterstützt / Testlaufmodus |
| Maschinengewicht | 500 kg |
| Maschinenabmessung | 113*140*108cm |

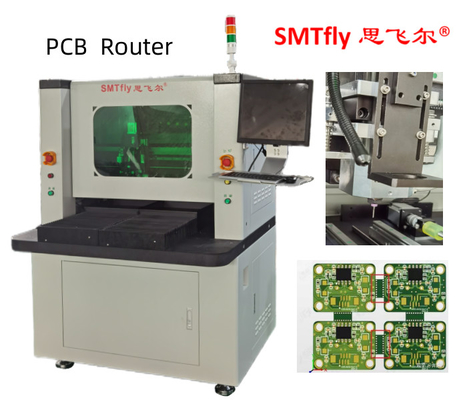

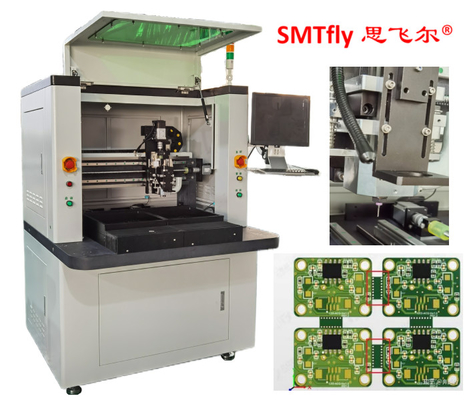

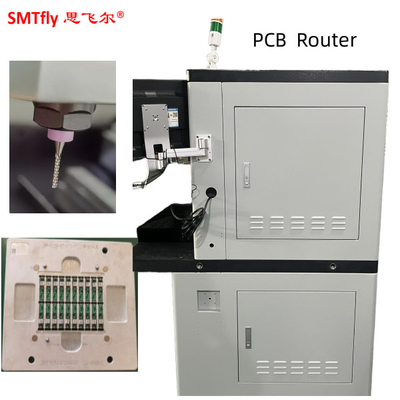

Beschreibung des PCB-Abschlaggerätes
Es handelt sich um eine eigenständige Routermaschine, die speziell für die Routing (Entpanellierung) von Leiterplattenbaugruppen (PCBA) in einzelne Baugruppen entwickelt wurde.Das System rühmt sich, der schnellste Router der Welt zu sein, mit einer Zyklusrate von 1.5 Sekunden pro Tab.

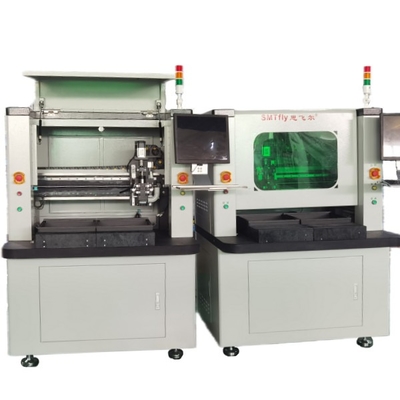

Es kann größere Leiterplatten in seiner zwei Tischkonfiguration mit einer maximalen Plattengröße von 450 mm x 350 mm aufnehmen.
Eine neue Graphische Benutzeroberfläche (GUI) Software bietet benutzerfreundliche "visuelle" Programmierung für schnelle und genaue Online-Programmierung.
Gerber-Dateien könnten für einfachere Programme in die Software importiert werden.
PCB Router Depaneling-Maschine CW-F01 Merkmal:
Die Funktion zum Erkennen gebrochener Werkzeuge und zum automatischen Werkzeugwechsel sorgen für die kontinuierliche Arbeitszeit der Maschine und reduzieren die Schwierigkeit des Betriebs.
Die Marmorarbeitsfläche wird nie verformt, was die Ebenheit der Ausrüstung gewährleistet und den Betrieb der Ausrüstung stabiler macht.
internationaler CE-Zertifizierung nach ergonomischem Betrieb;
Plattformservoantrieb, schnellere Geschwindigkeit und höhere Präzision;
visuelle intelligente Positionierung, automatische Abweichungskorrektur;
Die Software ist leicht zu erlernen und mit einfacher Ausbildung einfach zu bedienen.
Sicherheitstürsensor, automatischer Alarm und Stopp;
Taiwan Spindel, hohe Geschwindigkeit, geringer Lärm; die Maschine läuft mit hoher Geschwindigkeit, stabil und nicht zittert.
Unsere Dienstleistungen:
A. Vorberatung: bietet eine professionelle SMT-Lösung für die gesamte Linie;
B. Fabrikgarantie:Einjährige Fabrikgarantie;
C. Installation:Installation und Inbetriebnahme vor Ort zur Gewährleistung einer reibungslosen Produktion;
D. Technische Ausbildung: bietet eine berufliche Ausbildung von Stufe 1 bis Stufe 3;
E. Technischer Support: bietet 7 Tage * 24 Stunden technischen Support;
F. Software-Upgrade: bieten lebenslange kostenlose Software-Upgrades für alle Produkte an.
