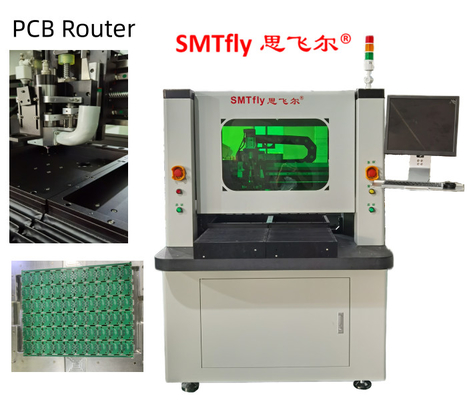

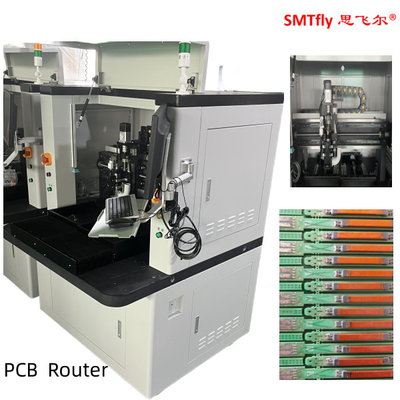

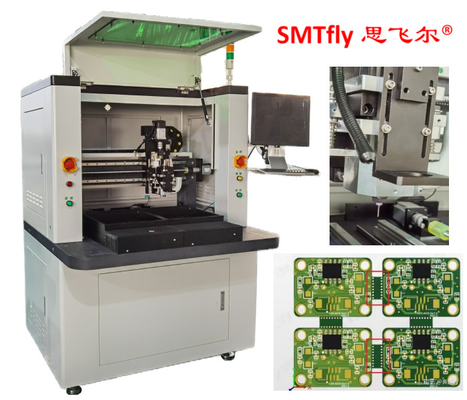

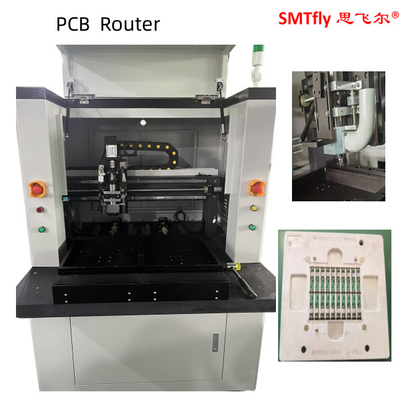

0.001mm Positionierungs-PCB-Router-Maschine mit CCD-Kamera-Ausrichtung und maximale Größe von PCB 300mm * 330mm
CNC-Programmierung PCB-Depaneling-Router-Maschinen mit CCD-Kamera-Ausrichtung
PCB-Router-Maschine mit CCD-Kamera-Ausrichtung und maximale Größe von PCB 300mm*330mm
1. Liste der Maschinenteile
|
I. Hardware |
|
|
Spindel |
Morning Star Spindel und Wechselrichter |
|
CCD |
Industriebildkameras der Linie Sony 520 |
|
Linsen |
Komputa EX2C |
|
Schraub |
TBI Precision Ground Ball Screw Einfuhren |
|
Leitfaden |
HIWIN-Erweiterung Importierte lineare Leitbahnen |
|
Motor |
JiaBao LCF-Serie |
|
I/O Kontrollkarte |
HFC PCI-9074 |
|
Steuerungskarte für Fahrer |
HFC PCI-9074 |
|
I/O-Karte |
PCI-9074-64 Stück/-38 Stück |
|
Statische Reinigung |
Statik-ST401A-Serie |
|
Computer |
Die Anwendungsberechtigung für die Bereitstellung von Daten ist in der Verordnung (EG) Nr. 45/2001 des Europäischen Parlaments und des Rates [2] festgelegt. |
|
Maschinenschnittstelle |
AOC LCD17",Logitech-Maus |
|
2.Software |
|
|
Steuerungssystem |
Windows XP Professional (Service3, v.3244) |
|
GUI-Betrieb |
Chinesische Windows XP |
|
Programmierbearbeitung |
Inline |
|
Sehsystem |
CCD-AOTU-Offset |
|
Steuerungssystem |
F1.0.2 Version |
2. Leistungsparameter
|
Gesamtheit |
|
|
Abmessungen ((W*D*H) |
1220mm*1450mm*1420mm |
|
Gewicht |
550 kg |
|
Höhenverschiebung |
60 bis 110 mm |
|
Manipulator |
|
|
Typ des Motors |
JiaBao-Serie |
|
Wiederholbarkeit der Positionierung |
0.001 mm |
|
Arbeitsfläche der Achse (max) |
680 mm*360 mm*50 mm |
|
Arbeitsplatz |
|
|
Festsetzung von PCB |
Standard, Spezialisierung |
|
Beförderung und Entladung von PCB |
Handbuch |
|
PCB-Größe (maximal) |
322mm*322mm |
|
PCB-Dicke (maximal) |
5 mm |
|
Einrichtung |
|
|
Starrheitsbefestigungen |
Standard |
|
Befestigungsbefestigung |
Maschinen und Apparate |
|
Spindelmotor |
|
|
Macht |
400 W |
|
Spindel |
50000 Rpm/min |
|
Schützen |
Selbstkühlung/Windkühlung |
|
Wechsel-Schneidmaschine |
Spezialisierung |
|
Routing-Fähigkeit |
|
|
Schnittgeschwindigkeit (max.) |
100 mm/s |
|
Fahrgeschwindigkeit (max.) |
3000 mm/s |
|
Schnittgenauigkeit |
0.01 mm |
|
Vakuumsystem |
|
|
Vakuumleistung |
2.2KW Wechselstrom 380V |
|
Vakuum |
Pflaume |
|
Versorgungsunternehmen |
|
|
Macht |
2.2KW AC380V |
|
Luftversorgung |
2 bis 5 kg/cm2 |
|
Programmieren |
|
|
Programmierbearbeitung |
Inline |
|
Funktionsbearbeitung |
Linie, Bogen, Kreis, U-Kurve |
|
Speicherung von Programmen |
Festplatten |
|
Sehsystem |
SONE Farbe CCD |
|
Fräsmaschine mit Offset |
Autos |
|
Einstellung des Vakuums |
Autos |
|
Operationsüberwacher |
|
|
Indikator |
Indikator Maschinenzustand |
|
Werkzeugprüfung |
Lebensdauer des automatischen Erkennungswerkzeugs, Verwendung von Zeitprüfungen |
|
Motorschutz |
Funktion zum Schutz vor Überhitzung, Überlastung und Niederspannung |
|
Überlastprüfung des Motors |
Haben Sie Überlastung, die Leitung ist normal, Niederspannung Schutzfunktion |
|
Werkzeugnutzungszeit |
Lebensdauer des Werkzeugs für die automatische Erkennung, |
|
Datenstatistik |
Getrenntes Brettmodell, getrennte Zählung, verschiedene Zählmethoden |
|
Fehlerrekord |
Software erfasst automatisch alle Alarme Speicher der Maschinen |
|
III. Genauigkeit |
|
|
Achsenpräzision |
0.001 mm |
|
Schneidegenauigkeit |
0.1 mm |
|
IV. Sicherheit |
|
|
Schutz der Arbeitsfläche |
Mit vier versiegelten Schutz |
|
Türsensor |
Vor- und hinteren Sicherheitstür-Mikro-Schalter-Sensor (optional) |
|
Notfall-Stoppknopf |
|
3. Funktionsbeschreibung
1) X10-Zoom-Bild erleichtert die Programmierung und erhöht die Genauigkeit der Punktstellung
2) Zwei Schiebetische sorgen für gleichzeitige Ein- und Ausbewegungen, um die Anschlagzeit zu verkürzen und die Produktivität zu verbessern.
3) AUTO MARK Offset-System.CCD Bild könnte überprüfen & simulieren den Weg oder Routing unnötigen Fehler vor dem Schneiden zu reduzieren
4) Das Routing-Bit wird automatisch an den nächsten programmierten Punkt angehoben und verschoben, um die Lebensdauer des Routing-Bits zu verlängern.
5) Bau von Sicherheitstüren
6) Das CCD-Bild könnte den Weg oder die Routingvorbereitung überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren
- Ich weiß.
Unser bester Service
1Einjährige Garantie für die Maschinen mit Ausnahme der Zubehörteile.
Die robuste Rahmenkonstruktion und die japanischen Stahlblätter erhielten gute Beurteilung und Anerkennung durch Kunden in und aus dem Ausland.Kunden müssen nur die Frachtkosten tragen.
2- Ingenieure zur Verfügung, um Maschinen im Ausland zu bedienen.
Es stehen Ingenieure zur Verfügung, die in andere Länder geschickt werden können, um Maschinen zu schulen und technische Unterstützung anzubieten.
3..reife Technik und Vorläufer für die Verarbeitung macht hochwertige Maschinen.
Als größte Fabrik in Südchina haben wir 12 Jahre Erfahrung mit PCB-Separatoren und Schweißmaschinen.
Unser F&E-Team verbessert kontinuierlich die bestehenden Maschinen, um dem Marktentwicklungstrend gerecht zu werden
4Effektiver Kundenservice.
Wir alle zusammen sind stärker und klüger als jeder einzelne von uns.Um erfolgreich zu sein, müssen wir Verantwortung übernehmen, mit Kollegen und Abteilungen zusammenarbeiten,effektiv miteinander kommunizieren, Enthusiasmus fördern und an der Entscheidungsfindung teilnehmen.
Über uns
|
Dongguan ChuangWei Electronic Equipment Manufactory wurde 2004 gegründet, befindet sich in der Weltherstellung Stadt Dongguan, Guangdong, China.Verkauf und Service von Maschinen für elektronische Maschinen für professionelle PCB-Separatoren/PCB-DepanelerDas Unternehmen verfügt über fortschrittliche Produktions- und Verarbeitungsausrüstung und ein erfahrenes Entwicklungs- und Fertigungsteam, von denen die Hälfte mehr als 10 Jahre Erfahrung in der elektronischen Ausrüstungsindustrie hat. |
|
Seit 2004 investiert der Firmenleiter in die Entwicklung und Herstellung des PCB-Separators und der PCB-Depannelmaschine.Sicherheit bei der Verwendung und Produktinnovation, haben wir bisher viele hochwertige, stabile Leistung, hohe kostengünstige Produkte produziert.und so die Wettbewerbsfähigkeit unserer Kunden auf dem Markt erhöhen. |
|
Bis jetzt haben wir unterschiedliche PCB-Trennungsarten des PCB-Trenners und der PCB-Depannelmaschine mit manuellem, motorgetriebenem, pneumatisch angetriebenem, Formenpunktieren, Fräsen-Schneider-Router entworfen.Aufgrund der guten Qualität und des günstigen Preises sind unsere Kunden auf der ganzen Welt.Bis jetzt ist Chuangwei zu einer der größten PCB-Separatoren Produktionsbasis in China geworden |
|
Das Unternehmen besteht immer darauf, dass "die Kundenbedürfnisse unser Ziel sind, den größten Wert für die Kunden zu schaffen", bemüht sich, Kunden erstklassige Produkte und erstklassige Dienstleistungen zu bieten.Seit der Gründung haben wir der Qualität der Produkte große Bedeutung beigemessen."Ständige Verbesserung des Herstellungsprozesses, große Anstrengungen, um den Kunden Geld zu sparen".
|
|
Unsere große Mission ist es, der professionellste und exzellenteste Lieferant in der elektronischen Ausrüstungsindustrie für PCB-Separator/PCB-Depaneler zu sein. |
