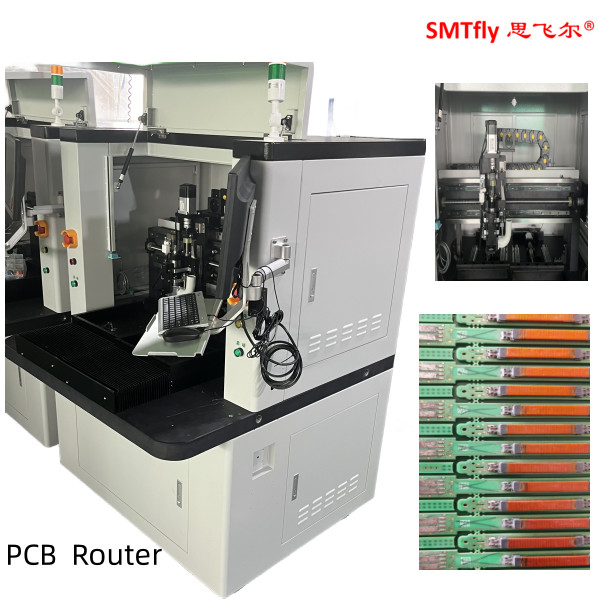

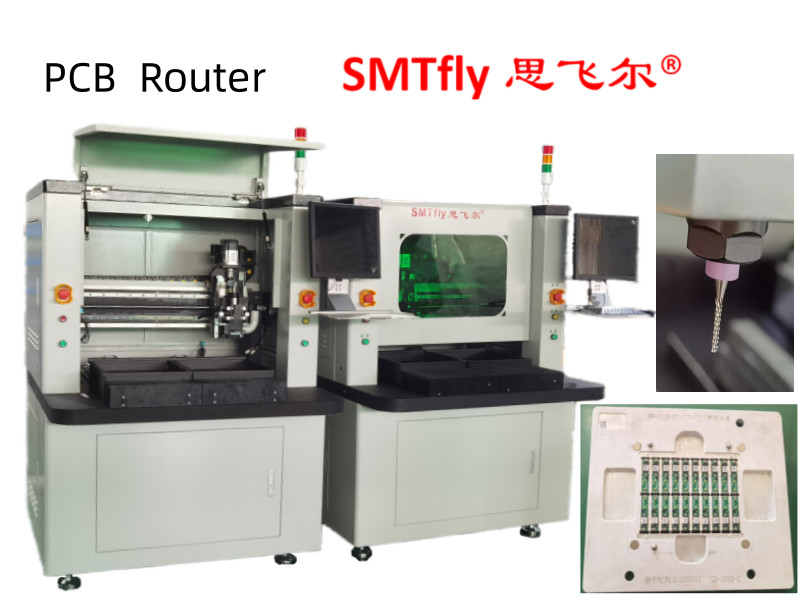

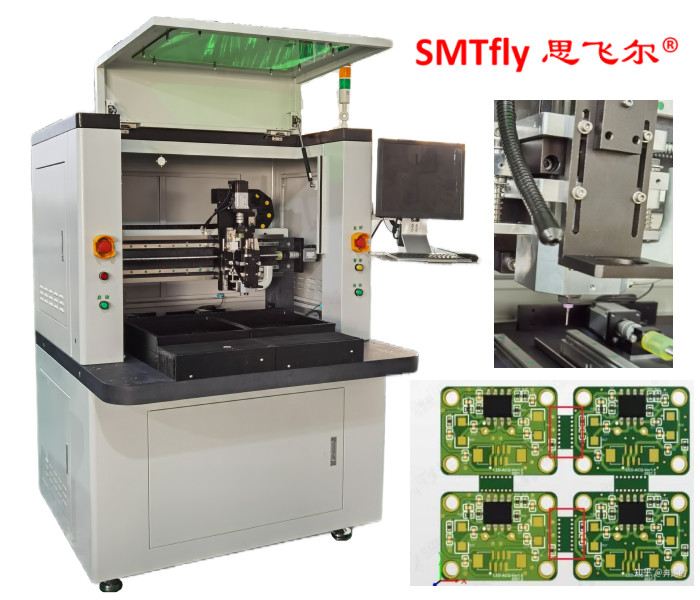

PCB-Separator-Router für 12 Monate Garantie und Ausbildung im Ausland
1. PCBTrennungFunktion des Routers
1.X10-Zoom-Image erleichtert die Programmierung und erhöht die Genauigkeit der Punkteinstellung.
2.Zwei Schiebetische ermöglichen gleichzeitige Ein- und Ausbewegungen, um die Anschlagzeit für eine bessere Produktivität zu verkürzen.
3.AUTO MARK Offset-System.CCD-Bild könnte den Pfad oder die Routing-Situation überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren.
4. Hat Routing Bit Lebensdauer Überprüfung und Alarmsystem, um den Bediener daran zu erinnern, Routing Bits zu ändern, wenn es 120M Schnitt beendet.Der mittlere 2mm schneidet den zweiten Fräspunkt, schneiden die letzten 2 mm den dritten Fräspunkt ab, um seine Lebensdauer zu verlängern.
5. Das CCD-Bild könnte den Pfad oder die Routingvorbereitung überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu reduzieren.
2. PCB-Entplatzierung Router Vorteile
1- Durch die Verwendung eines Doppelschleifgeräts reduzieren Sie die Wartezeiten und erhöhen die Produktionskapazität.
2Vermeiden Sie künstliche Klappen, die durch das Rissen von Zinn und Teilebeschädigungen und andere Probleme verursacht werden.
3Vermeiden Sie die Verwendung von Stumpfen oder Falten, die durch mechanische Belastungen entstehen.
4. geeignet für das Fertigplattenbogen- und -linienschneiden.
5. Geeignet für kleine Teile des Endschnitts, Basisplatte eines Mobiltelefons, PDA, PC-Schnittstellenkarte, und so weiter.
3. PCB-Depaneling Router-Teile Liste
| I. Hardware | |

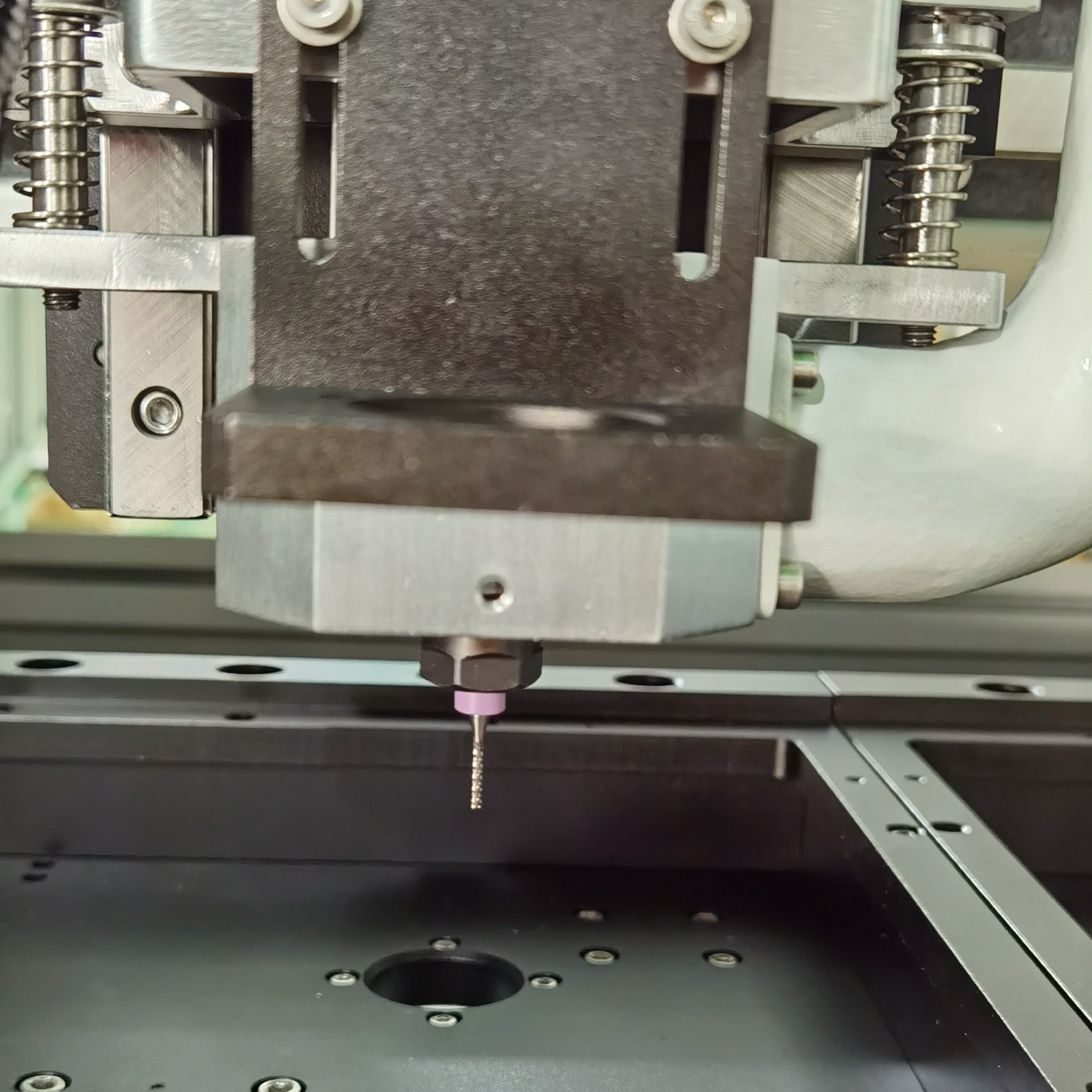

| Spindel | KAVO Spindel |
| CCD | Industriebildkameras der Linie Sony 520 |
| Linsen | Computer EX2C |
| Schraub | TBI Precision Ground Ball Screw Einfuhren |
| Leitfaden | HIWIN-Erweiterung Importierte lineare Leitbahnen |
| Motor | Jiabao LCF-Serie |
| I/O-Kontrollkarte | HFC PCI-9074 |
| Fahrerkontrollkarte | HFC PCI-9074 |
| I/O-Karte | PCI-9074-64 Stück/-38 Stück |
| Statische Reinigung | Statik-ST401A-Serie |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Maschinenschnittstelle | AOC LCD17",Logitech-Maus |
| 2. Software | |
| Steuerungssystem | Windows XP Professional (Service3, v.3244) |
| GUI-Betrieb | Englisch Windows XP |
| Programmierbearbeitung | Inline |
| Sehsystem | CCD-AOTU-Offset |
| Steuerungssystem | F1.2.88 Version |
4. PCB-Entplatzierung Router Parameter
| Gesamtheit | |
| Abmessungen ((W*D*H) | 1370mm*1650mm*1450mm |
| Gewicht | 650 kg |
| Höhenverschiebung | 60 bis 110 mm |
| Manipulator | |
| Typ des Motors | Jiabao-Serie |
| Wiederholbarkeit der Positionierung | 0.001 mm |
| Arbeitsfläche der Achse (max) | 830 mm*580 mm*50 mm |
| Arbeitsplatz | |
| Festsetzung von PCB | Standard, Spezialisierung |
| Beförderung und Entladung von PCB | Handbuch |
| PCB-Größe (maximal) | 320*320 mm |
| PCB-Dicke (maximal) | 5 mm |
| Einrichtung | |
| Starrheitsbefestigungen | Verwenden Sie die Client-Lösung |
| Befestigungsbefestigung | Maschinen und Apparate |
| Spindelmotor | |
| Macht | 150 W |
| Spindel | 60000 Rpm/min |
| Schützen | Selbstkühlung/Windkühlung |
| Wechsel-Schneidmaschine | Spezialisierung |
| Routing-Fähigkeit | |
| Schnittgeschwindigkeit (max.) | 80 mm/s |
| Fahrgeschwindigkeit (max.) | 2500 mm/s |
| Schnittgenauigkeit | 0.01 mm |
| Vakuumsystem | |
| Vakuumleistung | 3.5KW Wechselstrom 380V |
| Vakuum | Pflaume |
| Versorgungsunternehmen | |
| Macht | 2.0KW AC380V |
| Luftversorgung | 4 bis 6 kg/cm2 |
| Programmieren | |
| Programmierbearbeitung | Inline |
| Funktionsbearbeitung | Linie, Bogen, Kreis, U-Kurve |
| Speicherung von Programmen | Festplatten |
| Sehsystem | SONE Farbe CCD |
| Fräsmaschine mit Offset | Autos |
| Einstellung des Vakuums | Autos |
| Operationsüberwacher | |
| Indikator | Indikator Maschinenzustand |
| Werkzeugprüfung | Lebensdauer des automatischen Erkennungswerkzeugs, Verwendung von Zeitprüfungen |
| Motorschutz | Funktion zum Schutz vor Überhitzung, Überlastung und Niederspannung |
| Überlastprüfung des Motors | Haben Sie Überlastung, die Leitung ist normal, Niederspannung Schutzfunktion |
| Werkzeugnutzungszeit | Lebensdauer des Werkzeugs für die automatische Erkennung, |
| Datenstatistik | Getrenntes Brettmodell, getrennte Zählung, verschiedene Zählmethoden |
| Fehlerrekord | Die Software zeichnet automatisch alle Alarme Speicher der Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001 mm |
| Schneidegenauigkeit | 0.1 mm |
| IV. Sicherheit | |
| Schutz der Arbeitsfläche | Mit vier versiegelten Schutz |
| Türsensor | Vor- und hinteren Sicherheitstür-Mikro-Schalter-Sensor (optional) |
| Notfall-Stoppknopf |
Warum haben Sie uns gewählt?
1. Ingenieure, die für den Service von Maschinen im Ausland zur Verfügung stehen.
Es gibt Ingenieure, die ins Ausland geschickt werden können, um Maschinen zu trainieren und technische Unterstützung anzubieten.
2. Einjährige Garantie für die Maschinen mit Ausnahme der Zubehörteile.
Die robuste Rahmenkonstruktion und die japanischen Stahlblätter wurden gut bewertet und von Kunden im Ausland anerkannt.Kunden müssen nur die Frachtkosten tragen.
3. Effektiver Kundenservice.
Wir alle zusammen sind stärker und weiser als jeder einzelne von uns.effektiv miteinander kommunizieren, Enthusiasmus fördern und an der Entscheidungsfindung teilnehmen.
4. Eine ausgereifte Technik und Vorläufer der Verarbeitung machen hochwertige Maschinen.
Als größte Fabrik in Südchina haben wir 12 Jahre Erfahrung mit PCB-Separierermaschinen und Lötmaschinen.
Unser F&E-Team verbessert kontinuierlich die bestehenden Maschinen, um dem Marktentwicklungstrend gerecht zu werden
